led 慢慢暗慢慢亮

howardshe

请问下
led 慢慢暗慢慢亮
就像圣诞灯那样
如果不用pic可以做到吗

12cari

或许需要用pwm之类的方法来调。不确定。

howardshe

手上只有pic555可以做到吗

12cari

问看版主，他很厉害的。

patriklee90

请问下
led 慢慢暗慢慢亮
就像圣诞灯那样
如果不用pic可以做到吗
howardshe 发表于 22-8-2011 10:02 AM

    说到太笼统了，pic根本没有兴趣答你。。。呵呵。

看了版规再来问，我相信不到3个小时，他的回复会高达500字（夸张修辞手法。。。）！！！

howardshe

那答案就是不用pic是做不到咯？？？

Leolabs

可以用TIMER+PWM之类的电路，架构要想一下。。。人老了，脑子也退步了

pic

说到太笼统了，pic根本没有兴趣答你。。。呵呵。

看了版规再来问，我相信不到3个小时，他的回 ...
patriklee90 发表于 25-8-2011 10:34 AM

说的一点都没有错。没有看版规， 不懂是什么LED， 几粒LED， 是单颗LED， 还是要很多ch。
当然可以用555 来做渐暗渐亮啊~~
还有两种方法呢。。。

以前我是用555 做同样的效果， 不过我是点亮灯泡。
如果是一粒LED， 是可以的。。
但是， 可能楼主是要一整串的LED 呢？ 那个又不一样了。。。

patriklee90

那答案就是不用pic是做不到咯？？？
howardshe 发表于 25-8-2011 11:07 AM

    我说的Pic是一个人。。。在会留意到你帖子的人。。。=="

howardshe

我是想在吧led装在模型跑道上
想用电话那么小的led
10粒led是会自动慢慢暗到慢慢亮
10粒led是给它亮着就可以
都是用串连的方法把10粒led串起来

pic

我是想在吧led装在模型跑道上
想用电话那么小的led
10粒led是会自动慢慢暗到慢慢亮
10粒led是给它亮着就 ...
howardshe 发表于 26-8-2011 01:31 PM

这是单颗LED 的接法。。 你先做成功， 上图看看， 我再教你10颗。

下面的电路是模拟的， 实际操作也许会不一样。。
实际效果， 其实是看你零件的值

工作原理：
1. 555 定时开， 关， Pin 3 会输出 12V， 0V。
2. 当pin 3 输出12V 时， 电容C2 通过R3 慢慢充电。LED 渐亮。
如果太快亮， 加大R3， 或加大电容C2
3. 当pin 3 输出 0V 时， C2通过R4对 LED 放电， LED 渐暗。
（R3 后可以串联加diode 1N4001， 避免C2 通过R3 多555 放电）
4， 开关的时间由RV1 控制
5. 其他会影响效果的是C2， R4， R3。
6. 要通过实验， 才知道最佳的电阻值， 电容值。

koksoon980

555做开关，输出接rc充放电电路，【控制灯慢慢暗慢慢亮】加电晶体放大！
是不是像这样

koksoon980

版主回答了！！！

pic

这样的话，led会在真正做出来时，因忍受不了时大时弱的情况下boom!!!
patriklee90 发表于 26-8-2011 02:33 PM

什么理论？ 可以解释看看吗？

不过还要视乎哪一种led

呵呵~
普通LED， 红色~青色， 蓝色， 白色都可以。

pic

555做开关，输出接rc充放电电路，【控制灯慢慢暗慢慢亮】加电晶体放大！
是不是像这样
koksoon980 发表于 26-8-2011 02:30 PM

原理一样。。
如果是要更多的LED， 可以加 Transistor， 接成 emitter follower 模式（Voltage follower）， 就可以驱动更多LED 了。。
大家 要不要试试挑战设计看看？

pic

    在led 的那个volt 只要超过5volt就已经处于燃烧边缘



pic版主你也曾经在其中一个帖子说过，multi color led是以current来诠释颜色的。而我暂时不说那个

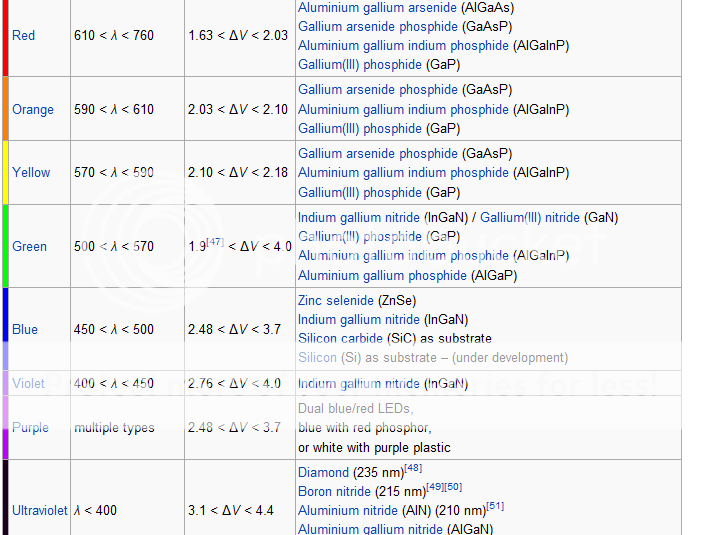

Efficiency and operational parameters
Typical indicator LEDs are designed to operate with no more than 30–60 mW of electrical power
http://en.wikipedia.org/wiki/Light-emitting_diode


555timer做时高时低的光度绝对没问题，但如果是超过5volt的话，绝对有可能造成损坏。因为在图片中pic版主没有提及current是多少。如果是以普通的1.5mA来说，当超过5volt的时候，就会让led变得不耐。。。

如有不对，敬请批评
patriklee90 发表于 26-8-2011 02:53 PM

谢谢你的资料哦~

但是， 要不要再看清楚一点？

我常常强调就是， 先明白问题，来龙去脉要先理解，  再回复。
我先不评论， 或有谁可以讲一下？

patriklee90

谢谢你的资料哦~

但是， 要不要再看清楚一点？

我常常强调就是， 先明白问题，来龙去 ...
pic 发表于 26-8-2011 03:13 PM

    那么我删贴吧

有机会再开贴～～要老前辈指教了{:3_84:}

koksoon980

大家 要不要试试挑战设计看看？
pic 发表于 26-8-2011 02:51 PM

有奖品的吗？不是led的不能吗？

556开关，[哪排电晶体不关事的!]
电阻100欧姆，电容15000uf
等下放视频

koksoon980

转出来有些变色了！

pic

那么我删贴吧

有机会再开贴～～要老前辈指教了
patriklee90 发表于 26-8-2011 03:30 PM

干嘛删嘛？ 我都完整的quote 起来了。。。
那么你怎么学习呢？
