LabVIEW 2009 的 DAQ Assistant 问题。

zhi1437

我现在用 LabVIEW 2009 做 Data Acquisition 的 project。使用 National Instruments USB-6009 采集 LM35 的 Vout。我的 USB-6009 正常操作，可以采集 data。

不过在 LabVIEW 的 Block Diagram 里面，
当我选择 DAQ Assistant configuration 的时候，test run 是完全没有问题的，数据也很正常的显示出来。

可是设定完毕过后，那个 icon 没有 terminal，导致我无法拿出它的数据和graph。好像以下的图。



如果是正常的话，会好像以下的图的，但是我就是不懂为何会这样。


我去了National Instruments 的网页搜寻，也是有类似的问题。
不过我已经跟住它的解决方案去做，不过还是不能。
http://digital.ni.com/public.nsf/allkb/5CD79190713D2B558625765F007FCC99

请问你们有人会吗？？

Right

DAQ Assistant 一定要detect到你选的supported device才会有terminal.

不然DAQ Assistant Properties里一直都是＂No supported device found"

zhi1437

DAQ Assistant 一定要detect到你选的supported device才会有terminal.

不然DAQ Assistant Properties里一直都是＂No supported device found"
Right 发表于 10/8/2010 02:52

哦。我的是已经 detect 到 USB-6009 了。意思是说可以选 port，ai0, ai1, ai2, ai3.........
而且还可以 Run Test 采集数据。


但是完成了 configuration 之后，那个 DAQ 的 icon 没有 terminal 给我。
导致我不能接 indicator。

Right

你已经试了NI网站的指示吗？

你可以试从以下的vi，直接抄它的DAQ Assistant来用，然后改成你要的Device和port.

http://digital.ni.com/public.nsf/ad0f282819902a1986256f79005462b1/44f1067ea1893df586256f4d001a1e14/$FILE/DAQ_Assistant_with_AO_on_multiple_channels.vi

zhibaishouhei

你好，我是一名在校大学生，目前在做LabVIEW的一个温度测量的实验，用的是USB6008，温度传感器是LM35，看到楼主发的一个帖子，实验内容很相似，不知楼主能否帮助小弟，不胜感激！

zhi1437

你好，我是一名在校大学生，目前在做LabVIEW的一个温度测量的实验，用的是USB6008，温度传感器是LM35，看到 ...
zhibaishouhei 发表于 31/1/2011 17:09

    哦，我是用USB6009，不过两个仪器都是一样的。
你要我怎么帮你呢？

zhibaishouhei

谢谢你的答复！我在网上找了一些用LM35测量温度的电路图，但是大部分都是用单片机控制的，小弟属于初学LabVIEW，也不懂单片机，对于用LabVIEW和LM35来测温度仅有的头绪就设计LM35测量温度电路图然后在是DAQ Assistant 选用“激励电流热敏电阻”，不知道思路对不对，还希望楼主能把外接电路图给传给我参考参考，期待楼主的帮助！！zhibaishouhei@yeah.net。

zhi1437

不好意思，差点忘了。我不会用中文来写那些 technical term，也不会用中文来理解。尽可能用英文来写 technical term。
因为我的 LabVIEW 是英文版的。

根据下图连接就应该没有问题了。
那个 Vout 接去你的 USB6008。

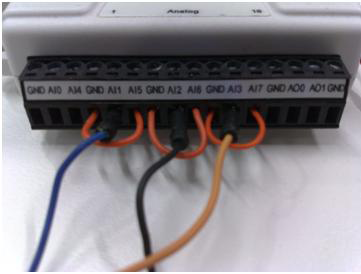

然后接去其中一个 port。如下图。
记得要把GND接去。。。（不懂怎样形容，看图【我有3个sensor，所以有三条线】）


然后做以下的 setting。我是用 A1, A2, 和 A3。因为我的 A0 有点问题，Data 不stable。
如果你把 Vout 接去那个input，那么你的 setting 就一定要跟住一样咯。

zhibaishouhei

回复 8# zhi1437


    谢谢楼主的帮助啊，我等会儿试试去，再问下楼主使用的LM35具体型号是什么？我的是N97 AD LM35 DZ，查不到灵敏度，难道LM35的灵敏度都是10mV/℃？

zhi1437

回复  zhi1437


    谢谢楼主的帮助啊，我等会儿试试去，再问下楼主使用的LM35具体型号是什么？我的是 ...
zhibaishouhei 发表于 6/2/2011 12:08

型号都不重要啦，只要是LM35就可以了。
对，每个LM35的sensitivity都是一样的。
你在labview里面的乘100就可以了。
