Tecsun Demoreel 制作过程

tecsun

今天我要跟大家分享一下我的demoreel的第一个场景的制作过程，希望大家喜欢。





========== 构思 ==========
看了Transformer the movie后，就决定了怎样也要做个类似的场景所以就做了这个。一开始设定concept的时候，很贪心地想做整个机器人：

最初构思：


有了大概的构思后，便从Transformer Movie内抓了一些参考图：


但很可惜的是后来发现时间不足，所以就变成最后只剩下一只手臂（竟然很多人说看起来像黄色的车）。



========== 2D Work ==========
在还没有开始3D的工作之前，我先用Photoshop对背景进行修改，包括去除路人、extend footage、加入破坏的元素等等。多使用Clone Stamp完成大部分的工作，然后上cgtextures.com找了很多不懂的材质，使用masking + layer blending + hand painting完成整个破坏的场景。

前后比较：


Photoshop Layers:


合成使用的图片：




========== Scene Matching ==========
完成2D的工作过后，我便把图设成max的background，然后进行matching的工作。我用简单的box和plane重建了整个场景，然后使用camera projection进行texturing，以取得reflection。而左边的reflection则随便使用了街道的照片来完成。中间的白色车也大概做了基本形状出来，好让fiat500可以反射到它。





========== Modeling work ==========
然后便是一系列的modeling工作：







最让我高兴的是，我三年前做得Fiat 500终于派上用场了！Model全部在3dsmax内完成，均使用polymodeling方式建模。玻璃碎等等使用了mbFracture scripts来建模，而distribution则是用了max的particle。



========== Texturing & Material ==========
Texture方面也是大量使用了真实的照片，然后用photoshop进行edit，合成等等。

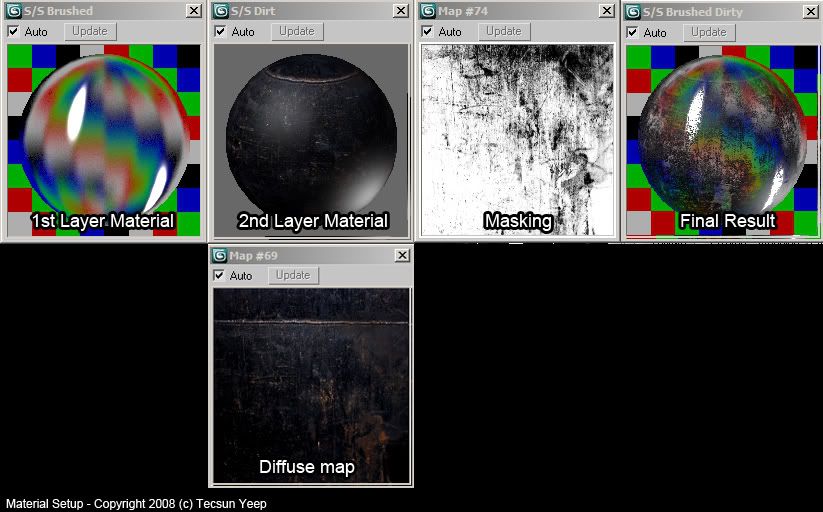

3d material方面没有特别的设置，基本上每个材质均用了diffuse, specular和bump而已，然后调整合适的reflection amount和glosiness。而考虑到不需要很细腻的material关系，所以我没有采用自己paint的mapping，就随便用了blend material来混过去。效果还挺满意的。




========== Lighting ==========
灯光方面也没有太复杂的设定，就一盏domelight和一盏vray spherelight。而为了增加视觉效果，机械手臂的reflection使用了hdri图。


一开始选择Vray没有特别的理由，就因为习惯。但后来发现vray在制作这类的作品其实挺浪费时间，因为关了GI过后，它的渲染时间竟然长过开启GI的时候。但是因为material已经设定好了，所以就将错就错了。



========== Compositing ==========
由于这次是第一次制作这类型的作品，为了让自己熟悉整个过程，所以我对每个单一的model都分pass render出来。



========== to be continue... ==========
谢谢大家！迟点我将继续发布post-production的工作。
Post Production
- composition of live footage
- color correction
- etc...

[ 本帖最后由 tecsun 于 1-11-2008 03:10 AM 编辑 ]

artcreator

哇！！！
很pro啊！！！
好像在看什么大制作的Composition一样！

对了，
那个只有黑白的shadow是occlusion吗？

tamamatamatama

我的天﹗ 怎麼那麼強啊﹗要仔細慢慢看了﹗ TECSUN加油﹗ 期待看完你的完整的教程

tensaix2j

这将会变成动画吗？？

沉睡者

TECSUN，客套话我不多说。你令我敬佩的不是你3D以假乱真的技巧，而是你的耐心、坚持、热枕和力求上进的学习态度。先不说构思，进入PS已需花很长的时间，过程中也需清楚明白自己要的效果是怎样的。从开头到结尾，并不是每个人都能坚持得下去的。对不懂3D的人，甚至对略懂3D的人，从你的完成品根本不知你下了如此多的功夫。

Nightreelf

厉害就不用多讲了，最欣赏那个手的模，比例很准将（虽然没有看reference）。
我有好多问题要问叻～
domelight for specular pass是什么来得？
合成都是用ps吗？不用painter，背景就那么match了。

zhenyang

不错不错！！*thumbs up*

加油加油！！

superDog

怎么你不倒入 blender. 然后试试看 进入 HL2 系统。

看看 Valve 公司愿不愿意接受你的设计。 对我来说，蛮不错的。

Half-Life 2 Ep3 还未出现。是否在招标中？

tecsun

artcreator -
不，那个不是AO来的。因为这个手最后是大部分在阴影中，所以就没有必要用到AO，反而是reflection和specular比较重要一点。其他的element的render pass我整理了会再放上来。

tamama -
谢谢！在努力中!

tensaix2j -
这个不会变成动画，但在我demoreel中镜头有摇几下，然后有一些假假的sparkhit酱紫咯。

沉睡者 -
谢谢你！这个的确花了我好长的一段时间，从构思、收集参考图到完成，加上要学习AE，整整花了一个月。过程要不断地做sketching和把新的idea摘录下来咯，然后和time schedule进行协调，把可能的和不可能的做出分析和取舍，那么就不会很难了。

其实这个没有动画的作品，看似简单但是对于我第一次尝试render pass、compositing live footage（特别是烟雾），真的很挑战下的。每天都到凌晨才睡觉，早早又去studio了 。能够坚持主要是朋友不断地支持我，所以真的谢谢他们的支持！也要谢谢我同事无私地指导我AE的知识。

你也可以的，在这里开个WIP贴啦，我们可以一起讨论学习。

Nightreelf -
哈哈，谢谢。没有看参考，不过我有做了一些sketch。其实是很想和大家分享的，很可惜搬家的时候弄丢了。

因为仅仅一个skylight和sunlight在某些model上不能够拿到理想的specular（特别是那个fiat），所以除了sky/sun，我就自己弄多一个domelight 特别给extra 的 specular pass咯（render的时候sun/sky是关闭的）。其实没有必要用domelight的，使用spotlight等会更好，因为会加长render时间，但是考虑到场景并不大，所以贪方便就用了domelight。

起初的合成用了ps，手绘加photomontage来完成场景的初步改造。过后全部在AE (After Effect)完成。背景match最重要是灯光的位置、影子的大小与深浅、还有颜色的吻合度。这些我会尽我能力在后期那边解释。

zhenyang -
谢谢！

superDog -
blender还不会用，不习惯它的interface啊。而且这个只是练习下，还有很多计划没有完成，学习的路还很长所以就没有测试额外的东西了。

Valve公司应该不会接受我这个随便乱拼的手臂吧？而且就只是手臂而已

xiao_x

想问问下，你的post-production的工作是用after effect 的吗？？
用了什么 image filter 呢？？你的头像的颜色是怎样调的？
谢谢

tecsun

嗯，使用after effect。我是自己进行调色的，没有使用image filter。头像的颜色是用Adobe Lightroom的的split tone调整的，也对照片进行desaturate了一点点。
不客气～

xiao_x

原来是自己调的，颜色真的是很像电影片的颜色

DGyap

好强啊。。。。
请问下您是在那间公司做的，还有时间做 portfolio。

DGyap

再请问下除了vray 以外您还会选哪个renderer 。还有就是哪里有完整的render pass tutorial。 我试过了在vray add render elements，然后没有在“common” 里save render output，render还是会render 真个东西出来，也是酱慢，过后render pass才一下跳完出来。 这样是对的吗？ 我以为render pass 会很快。

tecsun

xiao_x -


DGyap -
是在业余时间做的。gnomon有出品render pass的tutorial，你可以去看看，我还没看完，不过觉得挺不错的。

跳出来是正常的，如果你使用vray frame buffer的话那么她们全部就会在同一个buffer里面，通过drop down list来显示的。element的确会使你的render变慢，所以选择render element时只选需要的就不会浪费不必要的时间。
