【F1】制冷片TEC水冷实验报告（增加了设置过程#36、#37）

f1rstfp

现在想研发用数十个制冷片做一架冷气机再用太阳能储存式来吹冷气

我是指一个小房间这么小间

这样就可 ...
lohwen 发表于 15-2-2012 12:33 AM

这个应该不能达成。
可能你可以达到输出12V的电压，可是却达不到需要的电流量A。
以12706来说，一片就要6A，两片要12A，以此类推。。。十片就要60A，二十片要120A。。。
应该没有一个蓄电池可以输出那么高的电流量。。。

f1rstfp

回复  f1rstfp
我没有这么笨用一个太阳能电池来处理这么多个晶片
不知道你以前有没有做过变压 ...
lohwen 发表于 15-2-2012 01:22 AM

不能想象上千W的太阳能蓄电池有多大个。
再者，其费用不菲，有点用牛刀杀鸡之嫌。
我还是乖乖买台冷气算了。
电的东西我确实不懂。
你是专家，得空记得分享。。。

california

我的鱼缸是23x35x29cm 要求26度,请问要用那一套现成的制冷片冷水机?

f1rstfp

我的鱼缸是23x35x29cm 要求26度,请问要用那一套现成的制冷片冷水机?
california 发表于 26-2-2012 10:42 AM

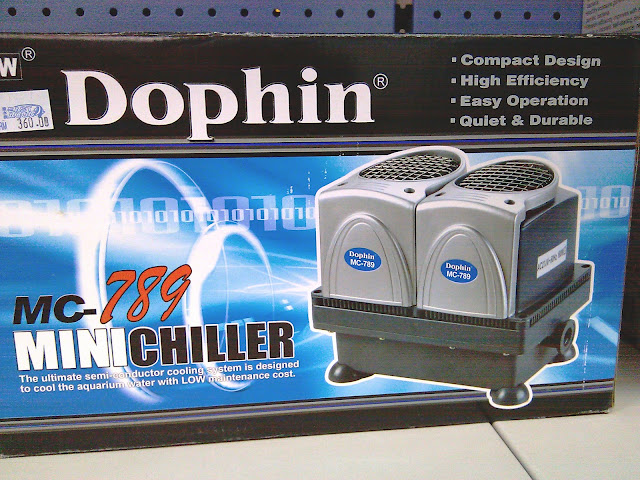

现成的大马好像只有卖下面这种，而且价钱很贵下。


还是DIY比较值得。
你的小缸用我 1 楼分享的系统效果应该很好，连泵、连PSU不到200。

california

回复 171# f1rstfp


   这个我用着,3个风扇26-27度,晚上就有点吵.....

f1rstfp

回复  f1rstfp
这个我用着,3个风扇26-27度,晚上就有点吵.....
california 发表于 26-2-2012 02:27 PM

我那套系统晚上也是很吵的，因为 PSU 和散热风扇的声音很大声一下。
三个风扇那套整 200++Watt，效果才那么一点吗？

california

回复 173# f1rstfp


   其实是一粒一个风扇,一粒两个风扇.如果没用就超过30度过度.环境热的话就28度,  环境冷的话 最底24-25度(很少)

f1rstfp

回复  f1rstfp
其实是一粒一个风扇,一粒两个风扇.如果没用就超过30度过度.环境热的话就28度,  环境 ...
california 发表于 26-2-2012 04:46 PM

之前也好像听另一个网友说这套的效能不好。
看来不假。。。

f1rstfp

来个简单的 Q&A

1.如何购买制冷片？

一般制冷片都会标示几个重要的参数，我们在购买时只需要几样：
1. 工作电压
2. 工作电流
3. 温差
4. 尺寸
其它的参数可以自己计算得知。

例如，一个制冷片标示：
1. 工作电压 = DC 12V
2. 工作电流 = 6A
3. 温差 = 50度
4. 尺寸 = 40x40x3.8mm

那我们可以计算出它的：
1. 功率 = 电压x电流 = 12Vx6A = 72W
2. 产冷量 = 80%x功率 = 80%x72W = 57.6W

从以上得知，在电压不变（一样是12V）的情况下，电流量越高，其功率越高，产冷量也越高。
所以，一个 12V8A 的产冷量会比 12V6A 好。

在电流量不变（一样是6A）的情况下，电压越高，其功率越高，产冷量也越高。
一个 24V6A 的产冷量会比 12V6A 好。


2. 那产冷量是什么呢？

产冷量代表着制冷的快慢。数额越高，就越快达到制冷的目的。
但最终，所有的制冷片都会达到最低温度。
就好像几个人赛跑最终都能到达终点，只是早到晚到。


3. 温差重要吗？

一般普通的制冷片其温差大约在 50 度。
也就是说，热面和冷面的温差在 50 度。
例如：热面的温度是 50 度，那冷面的温度就是 0 度。
例如：热面的温度是 20 度，那冷面的温度就是 -30 度。

高级的制冷片其温差可以去到 70 度以上。
例如：热面的温度是 50 度，那冷面的温度就是 -20 度。
例如：热面的温度是 20 度，那冷面的温度就是 -50 度。

所以，买一个温差高的制冷片可以更有效的达到制冷的效果，而且对散热系统比较没有那么苛刻。


4. 如何选择电源供应器 Power Supply？

我们要选择相当于我们买的制冷片的电源供应器，
例如：制冷片是 12V6A，就要提供一个可以 Output 等于或超过 12V6A 的电源供应器。


5. 多片制冷片一起用时如何选择电源供应器？

制冷片可以选择串接（第一片的正极<红色>连接到第二片的负极<黑色>）或并接（第一片和第二片的正极连在一起<红接红>，负极连在一起<黑接黑>）。

当串接时，电流保持不变，电压为所有制冷片之总和。
如，串接两片 12V6A 的制冷片时，要提供 24V6A 的电源供应器。
串接三片 12V6A 的制冷片时，要提供 36V6A 的电源供应器。以此类推。
串接一般用在多级制冷系统（也就是一片叠在另一片上面）。

当并接时，电压保持不变，电流为所有制冷片之总和。
如，并接两片 12V6A 的制冷片时，要提供 12V12A 的电源供应器。
并接三片 12V6A 的制冷片时，要提供 12V18A 的电源供应器。以此类推。
并接一般用在个别单独运作的系统，并不重叠。


最后给大家一个概念。
我们可以简单的将电和水联想在一起，以帮助我们理解。
电压 = 水压
电流 = 水流
功率 = 出水量

huilin

回复 176# f1rstfp

謝謝詳細的解釋。好像回到以前讀科學的時候。

小弟有一些問題。


1. 是否越大越好。 我覺得，越大的電產生更多熱能。這樣效果會不會被抵消呢？


2. 為什麼製冷片的水冷器只可以用在小缸，而大缸，譬如2尺的就好像不適合？ 如果按照推算，只要增加能量就可以了啊。


謝謝了。

f1rstfp

回复  f1rstfp
1. 是否越大越好。 我覺得，越大的電產生更多熱能。這樣效果會不會被抵消呢？
2. 為什麼製冷片的水冷器只可以用在小缸，而大缸，譬如2尺的就好像不適合？ 如果按照推算，只要增加能量就可以了啊。

1. 其实理论上是越大越好，但如你所说，功率越大，产生的热能也越大，所以如果选择功率大的制冷片，一定要有上佳的散热系统。
    问题是，功率的高低只是制冷速度的快慢而已。无论高或低，到最后都会达到最低温。
    如果是用在水缸，其实不用追求高功率的制冷片，因为我们的目的只是降温到一定温度，然后恒温；所以速度的快慢并不重要。
    如果要效能好的，就买温差大的制冷片。那会比买功率大的制冷片来得有效。

2. 制冷片水冷是可以用在大缸的。就如你所说的，增加制冷片／功率，就可以达到。

huilin

回复 178# f1rstfp

所以 我一直在研究/探討 用在2尺的草缸的可行性

我太太在4月的時候 會回去台灣 如果適合的話 可以帶一些製冷片回來 雖然價錢比大陸貴了些 但是 可以節省運費 還有 不會出問題


你是否有在2尺缸使用製冷片的經驗 很想知道效果如何


謝謝了

f1rstfp

回复  f1rstfp
所以 我一直在研究/探討 用在2尺的草缸的可行性
我太太在4月的時候 會回去台灣 如果適 ...
huilin 发表于 27-2-2012 05:17 PM

2尺缸我没试过。
但根据试算，用功率 200W~250W 应该可以降 6 度。
当然，还得视你如何设计该制冷片水冷的水流。

根据我在淘宝看到的资料，同样是 12V 6A 72W 的制冷片就有三种。
TEC1-12706 =〉 温差在 60 度 (RMB 16.00)
TEC1-12706AJ =〉 温差在 70 度 (RMB 26.00)
C1206 =〉温差在 75 度 (RMB 46.00)

买的时候要注意了。

california

回复 176# f1rstfp


  晕......还是不会,  例如：热面的温度是 50 度，那冷面的温度就是 0 度。不就太冷了?

f1rstfp

回复  f1rstfp
晕......还是不会,  例如：热面的温度是 50 度，那冷面的温度就是 0 度。不就太冷了 ...
california 发表于 27-2-2012 08:16 PM

那是在没有加任何东西在制冷片上面的结果。
所以你可以看到很多人在介绍制冷片时的试验都可以看到结冰的现象，因为它很容易就到 0 下。
但当我们应用在产品上时，例如水冷系统，因为水有带热量，所以它不太可能去到 0 度。
而且水是流动的，在外部也一直进行热量交换。
因此一定水量的水体就需要一定功率的制冷片才能有效的降温。
也有人用来做成小型冰箱，由于风也是有带热量，所以它只能冷却饮品，却不能制冰。

california

回复 182# f1rstfp

请介绍那一套适合我的缸用.........23x35x29cm

f1rstfp

回复  f1rstfp
请介绍那一套适合我的缸用.........23x35x29cm
california 发表于 27-2-2012 09:50 PM

买两个下面这个，然后串接，用一个水泵驱动。

limchunkit

回复 184# f1rstfp


   那么如果12V6A能降多少度呢？
如果我的是这样

可以吗？散热片会有冷的效果吗？

f1rstfp

回复  f1rstfp
那么如果12V6A能降多少度呢？
如果我的是这样
可以吗？散热片会有冷的效果吗？
limchunkit 发表于 28-2-2012 04:25 PM

你那个是风冷系统，用来做小型冷气的，不是水冷系统。
但如果放进扣扣盒可能可行。
我手上没有 12V6A 的制冷片，所以不知到哦!

但我现在正在和淘宝商家商量定制一套适合 2 尺缸用的，属于 DIY 的成品，还在等他回复。
给个小小的消息，该系统使用 3 片高温差 12V4A 的制冷片，不包括温控（RMB 55.00）老板开价 RMB 180.00。
据老板的解释，3 片 12V4A 的效能好过 2 片 12V8A 的，不知道是真是假？
如果真的，那就又省电，又高性能了。
谈好了，再把详细的资料放上来。

limchunkit

回复 186# f1rstfp


   我的和他一样的 但是散热片（他只的制冷段）把他放到水面固定了~会有效果吗？

有产品的Link吗？密我
