【F1】制冷片TEC水冷实验报告（增加了设置过程#36、#37）

f1rstfp · 发表于 5-2-2012 11:18 PM

楼主你好~
如果用这个水冷头放6制冷片全部做起来大概需要花费多少？
doudogpets 发表于 5-2-2012 09:52 PM

应该在RM450左右。但不是这个制冷头，而是另一种设计，我自己想的，没有成品卖。

doudogpets · 发表于 5-2-2012 11:29 PM

应该在RM450左右。但不是这个制冷头，而是另一种设计，我自己想的，没有成品卖。
f1rstfp 发表于 5-2-2012 11:18 PM

这个也是跟下面这个一样的吗？好像车的tangki酱的（如果是上面那个还要用制冷片和散热片吗？）哈哈~问题多多

f1rstfp · 发表于 5-2-2012 11:45 PM

这个也是跟下面这个一样的吗？好像车的tangki酱的（如果是上面那个还要用制冷片和散热片吗？） ...
doudogpets 发表于 5-2-2012 11:29 PM

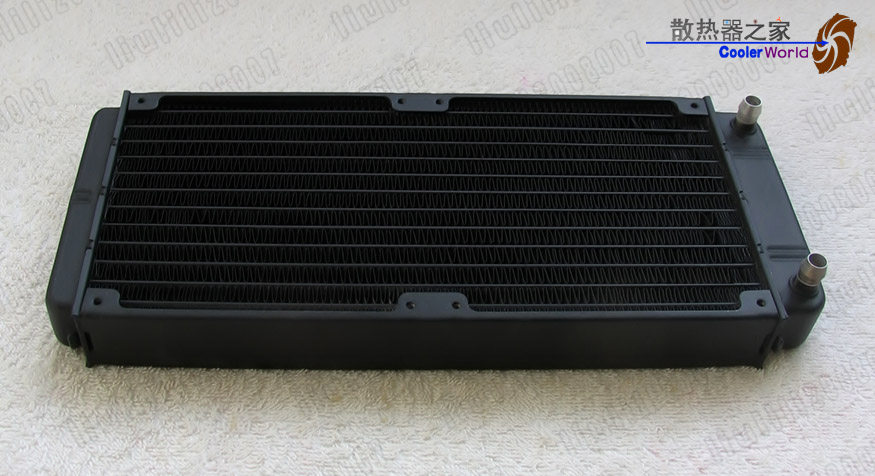

两个完全不一样。

上面那个其面不是平滑面，没有可以和制冷片的接触面，只能加个风扇吹它，不能加制冷片，所以只有散热的效果，没有制冷的效果。
举个例子，如果水温达到50度，那它可能可以降到35度，或室温温度。
但如果水温30度，它最多只能降到室温温度。
因为风扇吹它的风的温度就是室温的温度，所以最后只能与室温恒温。

下面那个因为其面是平滑面，所以可以加上制冷片做制冷降温，因此可以比室温低。

doudogpets · 发表于 6-2-2012 12:01 AM

两个完全不一样。

上面那个其面不是平滑面，没有可以和制冷片的接触面，只能加个风扇吹它，不能加制 ...
f1rstfp 发表于 5-2-2012 11:45 PM

噢噢~明白了!
很厉害，酱也给你想到

f1rstfp · 发表于 6-2-2012 12:11 AM

噢噢~明白了!
很厉害，酱也给你想到
doudogpets 发表于 6-2-2012 12:01 AM

你过奖了！有解答到你的问题就好。

doudogpets · 发表于 6-2-2012 12:41 AM

你过奖了！有解答到你的问题就好。
f1rstfp 发表于 6-2-2012 12:11 AM

好的，小弟如还有不明白会话还是会继续再发问的

小弟对电子的东西完全是门外汉，怕等下你嫌我问题多多鸟

steven85 · 发表于 6-2-2012 01:05 AM

回复 52# limchunkit

有你所谓RM100的陶宝成品LINK看看吗？

limchunkit · 发表于 6-2-2012 02:34 AM

回复 126# doudogpets

买的时候要注意咯
等下买到错了就惨了~

doudogpets · 发表于 6-2-2012 11:13 AM

本帖最后由 doudogpets 于 6-2-2012 11:14 AM 编辑

回复 doudogpets

买的时候要注意咯
等下买到错了就惨了~
limchunkit 发表于 6-2-2012 02:34 AM

还没买，要多读读一些相关文章了解了解几下才看要不要自己做。要买时我来这里问问看你们的意见先才买就不会错了吧

我只是在想，一百出公升的海水用这片再加4个制冷片真的能降到我要的25~27温度吗？
耗电量会省过chiller吗？

f1rstfp · 发表于 6-2-2012 01:32 PM

提醒大家，在接电源的时候要小心。
话说昨天把电源重接，结果把包电线的塑胶塞得太里面，晚上居然闻到一阵烧焦味。
经过一轮的检查，最后发现原来是PSU的接头烧焦了。
所以大家在接的时候千万要小心。

现在将要购买以下的零件，避免历史重演。。。

缘_ · 发表于 6-2-2012 09:03 PM

我建议你们用12v10A或以上的制冷片，不然很多都没办法降到28度。 12v6A的效果非常不理想。甚至比风扇差。

f1rstfp · 发表于 6-2-2012 10:26 PM

我建议你们用12v10A或以上的制冷片，不然很多都没办法降到28度。 12v6A的效果非常不理想。甚至比风扇差。
缘_ 发表于 6-2-2012 09:03 PM

这我不同意。
制冷片取决于你怎么设置、怎么用。
并不是功率越高效果就越好。
以我的这套实验品，用的就只有 12V5A，降了 6 度，去到 26度。
以大厂的制成品，基本上都是用这粒 12V6A的。
所以你可以看到大厂会标识 3 粒制冷片，DC 12V 18A 这样的字眼。
下面我将转贴一个商家的实验结果。
虽然是商家做的报告，有广告意图，但也有一些参考价值。

f1rstfp · 发表于 6-2-2012 10:36 PM

《转贴》自淘宝星河电子城

近来发现很多买家不懂串联，往往把并联和串联弄混，造成杯具，今天本店图解下二级制冷实物接线图，各位买家顶起来喔

请注意：此制冷片是出口欧美产品，质量效果非常棒，有买家实验2级制冷在非常好的散热情况下可以达到零下40度！

太疯狂了，本制冷片还支持多级制冷！！2级就能达到双层制冷片的效果甚至更好！3级就更牛了！！！3级可不是串联喔，（多级制冷是用制冷片给其他制冷片辅助散热，给制冷片提供有利的环境从而发挥更强的性能）我们的方法也许不是最好的，因为可爱的您也许有更好的方法，欢迎不吝赐教！

多级制冷至少2片以上，基本连接方法看以下介绍

很多买家买了本店制冷片回去说达不到效果，在这里我跟你说 NO

今天我带大家一起做个实验，看看我们的制冷片效果究竟如何，

同时也告诉买家，不要一味追求高价格！

更不要以为功率大效果就好，比如12715、12718 这种大功率的不会用你买去也没用

浪费钱不说，还影响自己的实验效果

先声明，以下为风冷散热！

以下为10年11月16日环境气温20度用风冷散热实物拍摄，不用怀疑真假，如果买回去跟我的不一样

以下是2级制冷实验

需要的材料有电源12V一个、制冷片2个、隔热棉、硅脂、温度计、散热系统

所有材料本店均有售欢迎购买，看看现在室内气温为：20℃

装上隔热棉，图上硅脂，再说下我们做的是2级制冷实验

2片同方向叠加，每层都要涂硅脂，硅脂很重要

把制冷片串联，如下图所示，剩下两根线通电

接上温度计，看现在温度为20.2，放好散热系统，靠上风扇，准备通电

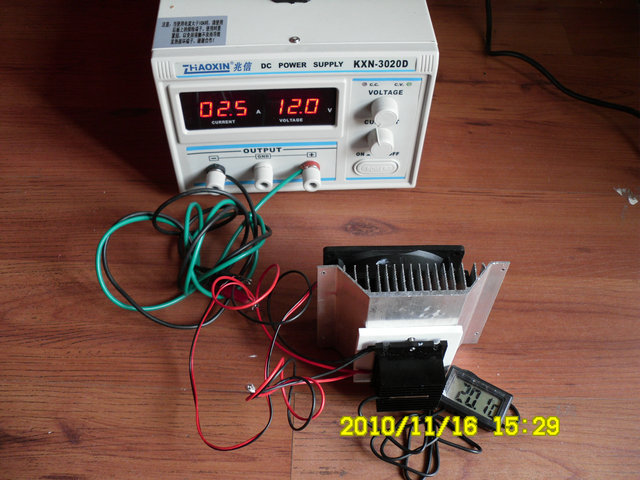

我们用的电压是12V，当前电流2.5A，当前温度20.1看好时间15：29

仅3分钟现在温度是-1.9，再等等看会出现什么效果

8分钟过去了温度-5.1下降了25°、导冷模块上渐渐开始泛白

又过了8分钟温度更低，看看我们的导冷模块已经结起了白霜

实验效果非常乐观，温度已经到了-10，导冷模块上都已经发白了，怎么样还是不错吧，店主亲自实验相信自己的眼光

实验证明：在加有导冷块上面温度都能达到-10°，说明表面应该有-40 甚至更冷

f1rstfp · 发表于 6-2-2012 10:37 PM

以上实验是2级制冷，需要2个制冷片，采取串联供电！

下面对买家有可能问的问题我来解答下

问：这是真实拍摄吗？你这真能结霜吗？
答：100%实物拍摄，100%结霜！

问：看你的效果这么好，我就买了2片回去试了下，怎么就有水没有霜呢？
答：我的实验结果是在我的散热系统上测试的！没有达到我的效果有可能你的导冷块太大了或电压太高了

问：串联后每个分压只有6V 电流更小，还没我的1片电流大，这样效果会好吗？
答：效果好不好，实验见分晓！！不要一味的追求大电流，电流大≠制冷好

试问：你的电流大，效果如何？
在提倡节约能源的今天，你希望电子产品使劲的耗电吗？我们的产品耗很少的电产更大的冷，请问这是不是你需要的！电流大对我们没用，效果好才是大家需要的！

问：看你的是12V下测试的效果就这么好，如果我电压高点是不是更好？
答：错！额定电压10-12V，不得超过12V 现在的实验已经是最佳状态电压高于或低于10-12V 效果就达不到我这样了，除非你是3级制冷！

问：做你这样的实验，我要怎么做？需要哪些材料，注意事项有哪些？
答：买2片制冷片，同方向叠加，每层图上硅脂，装好散热片和导冷模块，把制冷片串联包好接头。剩下2跟线通12V电源，就OK！导冷模块上是冰冷冰冷的，想怎么用就怎么用！！
