请教如何安装Novaris防雷器

ykhkay10

图看了。

Novaris接在40A的DB。

那个连在一起的，2P Com Bar。

松了40A DB 和 32A DB 下方螺丝，便可拆除。

Novaris接在40A DB，（其实40A DB 和 32A DB已经接在一起了，因为2P Com Bar）

32A DB是接去另外的DB Box。

Earth 线， 短已经是极限，用粗的线或者用两条线（粗线能够承受更高电流量）。

用方法一，应该就可以了。

迟了回帖。

hcting72

图看了。

Novaris接在40A的DB。

那个连在一起的，2P Com Bar。

松了40A DB 和 32A DB 下方螺丝，便 ...
ykhkay10 发表于 4-10-2010 11:10 PM

    朋友，感激回复。

    有空我会试试，看是否能够拆除那个COM BAR。在装好防雷器之后，COM BAR是否还可以装回去？

    电线我买了10mm的，应该要16mm更为理想！

hcting72

回复 81# ykhkay10


    朋友：之前我们看到说明书，里头说到3 phase使用的防雷器，可以安装在SINGLE PHASE的地方。

    我发觉它们的VOLTAGE设计都不相同，为什么可以使用呢？为什么可以down ward来使用呢？



    3 Phase 的防雷器会不会比 1 phase更为powerful呢？我看到 3 phase 的价格贵好多。

    谢谢您抽空解答。

ykhkay10

回复 83# hcting72


    3 phase 的当然比较贵，要同时监控3个phase。相等于3个single phase。

请问Voltage有不一样吗？

ESP120 是 120V+/-5% Single Phase

ESP208 是 208V+/-5% Three Phase

ESP240 是 240V+/-5% Single Phase

ESP415 是 415V+/-5% Three Phase

Single Phase 240V 其实就是 Three Phase 415V.

415 是 Phase to Phase Line Voltage， 240 是 Phase to Neutral Voltage.

在 3 Phase 4 wire system， 415V 和 240V 同时存在。

如果你有兴趣，可以google一下，肯定比我的一两句详细。

ykhkay10

回复 82# hcting72


    大部分都可以。应该没问题。

hcting72

回复 85# ykhkay10


    朋友：昨天我做了试验，只是跨出1小步。

    我尝试松掉4个screw，结果COM BAR LINK很自然的就掉下来了。一切就如您所预料的。

    由于关了总电，搞到自己汗流浃背，进行到这里我就暂停了。

    现在我的重大疑问是，若我要拆除MCB，要如何将它从DIN RAIL上面拆下来？我尝试摇晃它、拉、拔，都无法把它给拆卸下来。

    您是否能指点我应当如何拆卸MCB？

    我发现若掌握了拆卸的技巧，那改天有坏时，自己也有办法更换整套的MCB与RCD，其实我只要拆一个旧的，换一个新的，如此重复，那么电线就不会搞乱了。我们叫电工做这个工作，他们就要收费100多元，真是很贵！

ykhkay10

回复 86# hcting72

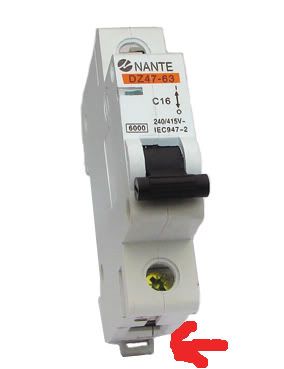

    有一个地方，



用TestPen, 挑这里，就能拉起来了。

hcting72

回复  hcting72


    有一个地方，



用TestPen, 挑这里，就能拉起来了。
ykhkay10 发表于 9-10-2010 03:55 PM

    朋友：趁礼拜天，根据您的指示，做了尝试。

    一开始我一直往下面摸索，当时摸来摸去，就是没有摸到任何你图片中所显示的“勾”，于是我又来给它硬生生的拉、拔、扯，DIN RAIL几乎都给我弄曲了，失望之余，本来是要放弃了。

    还好最后关头，我尝试往上端去摸索，结果看到有一个类似的“勾”，于是几经研究后，终于发现这个东西可以往上拉，于是MCB整个就应声而下，被拆了下来。

    不同的品牌，可能设计都会略有不同。以下是图片，你看红色圆圈处：



    谢谢你了，朋友，下面还有一个疑问，有劳了！

hcting72

回复 87# ykhkay10


    还有一个问题，就是我在弄MCB的时候，左边小颗的circuit breaker下面，有一片东西，里面是铜片，有塑胶包着，但是这塑胶其实已经裂开（请看图片，红色圆圈），由于我在弄MCB太粗鲁，于是影响到这片塑胶裂开，整片掉了下来，铜片整条暴露开来，估计一触摸马上要触电。

    我尝试用万能胶黏回去，看来只是暂时可以托住。请问你这片东西英文叫什么？我想到店里买一片回来自己替换。谢谢！





  DIN RAIL的设计优良，使MCB 或 RCD 都很容易拆卸及安装。但我的SURGE FILTER虽然是DIN RAIL，一旦装上去之后，就很难拆下来，因为他没有那个勾。

ykhkay10

通常我是叫它，CB的copper bus bar。可能有别的名字，但是我也不知道。

hcting72

回复 90# ykhkay10


    Mr Kay，感谢您的回复。以下还有问题向您讨教：

    根据以下我家的电路图，MCB的63A，40A，32A，还有RCD （ELCB）的32A， CB的32A，20A，6A。

    1 这些是根据什么标准而定的？

    2 我是否可以更改它呢？譬如6A的我换一个20A的？其组合有没有最高上限？

    3 MCB/ELCB/CB这三者之间的Amp是否有联系？

    4 你看我家外面的电表处，有个63A的 isolator, 旁边又有个40A的MCB，到底为什么要这样安装？为什么63A的，到了屋子里面变成了40A？

    5 为什么第1个DB的joint在一起的其中一个32A，到了第2个DB却装的是40A？从低却突然变成高的Amp了？

    谢谢！



ykhkay10

回复 91# hcting72


    根据以下我家的电路图，MCB的63A，40A，32A，还有RCD （ELCB）的32A， CB的32A，20A，6A。

    1 这些是根据什么标准而定的？

International Standard IEC 60898-1 and European Standard EN 60898-1

    2 我是否可以更改它呢？譬如6A的我换一个20A的？其组合有没有最高上限？

可以，但是要知道为什么。组合有6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A and 100 A

    3 MCB/ELCB/CB这三者之间的Amp是否有联系？
MCB ， current > rating current trip
ELCB， Earth LeakageCircuitBreaker， Earth Leakage current > Earth Leakage rating current ， Trip

    4 你看我家外面的电表处，有个63A的 isolator, 旁边又有个40A的MCB，到底为什么要这样安装？为什么63A的，到了屋子里面变成了40A？

电线不是变小了吗？isolator 不是 MCB。

    5 为什么第1个DB的joint在一起的其中一个32A，到了第2个DB却装的是40A？从低却突然变成高的Amp了？

第2个DB却装的是40A？图上是写Isolator，不是MCB。

    谢谢！

hcting72

回复 92# ykhkay10


    朋友，感谢您的迅速回复。

    1 那么这个ISOLATOR的东西，它主要是要切断电源对吗？是否还有其他功能？

    2 ISOLATOR它和MCB实在长得太相似了。我看过家里其他的ISOLATOR，它在户外，是一个盒子，有一个可以用手拉下、推上的开关。它是安装在我家的AIRCOND 压缩机之前，我看马来西亚的住家很少有这样的安装法，这是为什么呢？

    3 我家的DB的设计，把MCB和ELCB设在40A，是否是因为当局认为我家的用电量不会超过40A？ （40Ax 240v=9600 watt??）

    4 为什么我看马来西亚的住家多数是装63A的？

    5 MCB和ELCB的关联，是否MCB是40A的，那么ELCB也就必须是40A？ 我的MCB目前是40A的，我可以换个ELCB－63A的装上去吗？

    感谢！

hcting72

回复 92# ykhkay10


    Mr Kay，讲到ISOLATOR，我这里还有一个重要的疑问向您请教：

    以下是我PUCHONG住家的电表和incoming电线：



    1 黑黑的东西有2粒。长方形的大概是人们讲的63A的FUSE，对吗？那么另外一个正方形的黑黑的小盒子，里面装的是什么？

    2 像这样的住家，若是关掉了DB的MCB，MCB上端的incoming LIVE wire还是会有大电，对吗？那么要完全确保家里的DB与外来的incoming断开，我们要拆掉这个63A的FUSE，对吗？

    3 那么，要如何安全的拆除这个63A的FUSE？需要采取什么安全防范措施？

    4 拆卸了这个63A的FUSE,是否就意味我可以放心的去搞我家里的Distribution BOX?

    5 完成DB的工作之后，要如何安全、正确的将这个63A的FUSE安装回去？

    6 我有一个想法是，可否在TNB incoming和DB之间，装一个ISOLATOR，以便将来要动这个DB的时候，只要关掉ISOLATOR，不必去拆外面这个63A的FUSE。这样的想法是否可行，要如何安装？以下这个可以吗？




    感谢！

hcting72

回复 92# ykhkay10


    Mr Kay，这是我给您提问的第3道问题，一连3个问题，希望您抽出宝贵的时间认真作答，谢谢：

    2 我是否可以更改它呢？譬如6A的我换一个20A的？其组合有没有最高上限？

可以，但是要知道为什么。组合有6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A and 100 A

这问题是根据您之前的回答。我知道我家里的CB，6A的是for我家toilet的灯，这个考量是因为电灯用电量少，所以就给它一个只有6A的。

    我比较愚蠢的想法是，为什么不能装个32A或20A？这样我可以在里面加个插头之类的不是很好吗？

    我这样做，是不恰当的，是因为它墙壁里头的电线太细了，无法承受高电流？对吗？

    希望您能够给我举个例子。谢谢。

ykhkay10

1 那么这个ISOLATOR的东西，它主要是要切断电源对吗？是否还有其他功能？

切断电源,没有特别功能。

    2 ISOLATOR它和MCB实在长得太相似了。我看过家里其他的ISOLATOR，它在户外，是一个盒子，有一个可以用手拉下、推上的开关。它是安装在我家的AIRCOND 压缩机之前，我看马来西亚的住家很少有这样的安装法，这是为什么呢？

旧的屋子有，新的用了MCB。

    3 我家的DB的设计，把MCB和ELCB设在40A，是否是因为当局认为我家的用电量不会超过40A？ （40Ax 240v=9600 watt??）

当局的决定。不是认为，这是当局规范。

    4 为什么我看马来西亚的住家多数是装63A的？

马来西亚的供电规范。


    5 MCB和ELCB的关联，是否MCB是40A的，那么ELCB也就必须是40A？ 我的MCB目前是40A的，我可以换个ELCB－63A的装上去
吗？

可以，功能不一样，规格没危险。

ykhkay10

回复 95# hcting72


    你说的对，电线不同，又贵，小的便宜。又有插头，又有灯的。没看过这样的规范，建筑商对政府的规范是定下来了的，不能随便改。

ykhkay10

1 黑黑的东西有2粒。长方形的大概是人们讲的63A的FUSE，对吗？

对。

那么另外一个正方形的黑黑的小盒子，里面装的是什么？

neutral

    2 像这样的住家，若是关掉了DB的MCB，MCB上端的incoming LIVE wire还是会有大电，对吗？

对。

那么要完全确保家里的DB与外来的incoming断开，我们要拆掉这个63A的FUSE，对吗？

对。


    3 那么，要如何安全的拆除这个63A的FUSE？需要采取什么安全防范措施？

关掉，屋里MCB ELCB，才拆除这个63A的FUSE。



    4 拆卸了这个63A的FUSE,是否就意味我可以放心的去搞我家里的Distribution BOX?

没错。

    5 完成DB的工作之后，要如何安全、正确的将这个63A的FUSE安装回去？

3. 的倒反程序。

    6 我有一个想法是，可否在TNB incoming和DB之间，装一个ISOLATOR，以便将来要动这个DB的时候，只要关掉ISOLATOR，不必去拆外面这个63A的FUSE。这样的想法是否可行，要如何安装？以下这个可以吗？

不需要，关掉MCB  ELCB， 只有incoming有电，其他没有。没有人爽爽去动incoming。Surge Diverter也是在MCB后。

hcting72

回复 97# ykhkay10


    朋友：在新加坡，ISOLATOR的使用极为普遍。以下是我家的冷气压缩机的ISOLATOR。



    我屋子外面的地方，靠近电表处，还有一个40A的MCB (Type C)和一个ISOLATOR，只要我关掉这2个，屋子里面的incoming LIVE就没有电流了。



    您的看法：“没有人会随随便便去KACAU INCOMING LIVE”我是认同的。

    但是如果我模仿新加坡这边的电路安排，在电表之后，DB之前，加个ISOLATOR，那么屋子里面的安全性就大大提高了，而且我伸手进去DB箱子里面，就不需要有任何的恐惧，这对于我们这些不熟悉电的人，绝对是件好事。

    我在网上搜索，发觉ISOLATOR也是有不同的规格。

    请教：电表处的一个40A的MCB是 (Type C)，到了屋子里面的DB，还有一个40A的MCB (Type B)，请问TYPE B 和 TYOE C 有何不同？为什么要在ISOLATOR旁边装个 TYPE C 的 40A MCB？

hcting72

回复 98# ykhkay10


    朋友：我这边还安装了一个挺好玩的新玩意，那就是Wireless Electricity Monitor。

    这个东西有3个部分，meter, sensor & transmitter。

    可以即时测出我家的电器用电量。

    1 在一般没有人的情况下，我家的用电量是0.13Kw= 130 watt



  2  我开了家里的storage heater,用电量马上飙升到1.48KW= 1480watt



  这个玩意儿的原理，和电工使用的CLAMP METER（希望没打错）一样，只是我的这个是无线的，非常方便。就如上网的wifi router 与wifi adaptor。


  特此和您这位“知心”朋友分享！
