请教如何安装Novaris防雷器

ykhkay10

回复 60# hcting72

这就是您上述所提及的情况吗？当ELCP trip，LIVE还在，那么EARTH & NEUTRAL呢？

ELCB Trip.Live & Neutral是断开的。

是否可以进一步说明：

    若单单是ELCB跳，那会怎样？

    若单单是MCB跳，那又会怎样？

    可否分开来分析2种情况可能导致的后果。

以MCB后，ELCB前，的接法。 ELCB Trip， Diverter还是connect着，L N Connect。 MCB Trip， L N 都开。 E 是永远接着。

我下面的这张图可否麻烦您看看（我们假设它是单相的），它其实是不是好象我的误装法？只是它的Neutral也是安装在MCB之前，而图片显示的isolator仅仅是一个作为一个isolation的功能？谢谢赐教！

Isolator 是把整个电路隔绝。所以 L1 L2 L3 N 会断开。

电流LIVE、NEUTRAL经过MCB前  VS  电流LIVE、NEUTRAL经过MCB后，这2者有什么不同？

没有特别不同。 当着有经过Switch和没经过Switch吧。

如果装在D.BOX里头，大颗的叫做MCB，那么小颗（一粒粒、很多粒的circuit breaker）是否也可以叫做MCB？其不同点在于哪里？

MCB， 会把L和N一起断开。2pole CircuitBreaker。小粒的叫Single Pole Circuit Breaker，只断开L。

我个人的理解是大颗的是控制总电的，而小颗的是控制“分电”的，这对吗？

可以如此理解，但是要清楚2pole与1pole的分别。

还想请教您，防雷器的进口是dirty，出口是clean，它的进口和出口是要十分严格规定的，那么MCB是否也如此？还是我可以随便，把它反来反去也可以，还是说incoming live一定要从MCB的上端入口接入？

这个要请教制造MCB的了。

朋友：您的看法确实是十分值得关注的！我这里尝试告诉你当天的情况：当天当安装电线完成后，我朋友尝试关掉ELCB，当时防雷器的警示灯号就开始闪烁。开回ELCB防雷器就可以正常操作了。这就是您上述所提及的情况吗？当ELCP trip，LIVE还在，那么EARTH & NEUTRAL呢？

防雷器的错误接线，会让防雷器觉得，E & N 有电压存在 >30V。（漏电了）， N 断开 E还在。

还有一个疑问就是，我们买了1个surge diverter，在没有将它安装在DB之前，要如何测试它是否可以正常操作？

我是否可以简单化的拿1个3 square PIN PLUG，接L、N、E给它，然后开电，看看它的灯号亮不亮？

这个方法最直接。立刻看到结果。


朋友：还有一个疑问要请教您。当我把一个原本是3 phase的防雷器 （它有3个LIVE的接洞口），安装在一个SINGLE PHASE电流供应的Distribution Box，那么要如何衔接它的LIVE？

L1 L2 L3 N E, 共有五个 Terminal， 把L 接在 L1 L2 和 L3 ， N接在 N, E接在E。


成了FAQ了吗？

hcting72

回复  hcting72


    还有一个疑问就是，我们买了1个surge diverter，在没有将它安装在DB之前，要如何 ...
ykhkay10 发表于 1-10-2010 11:28 PM

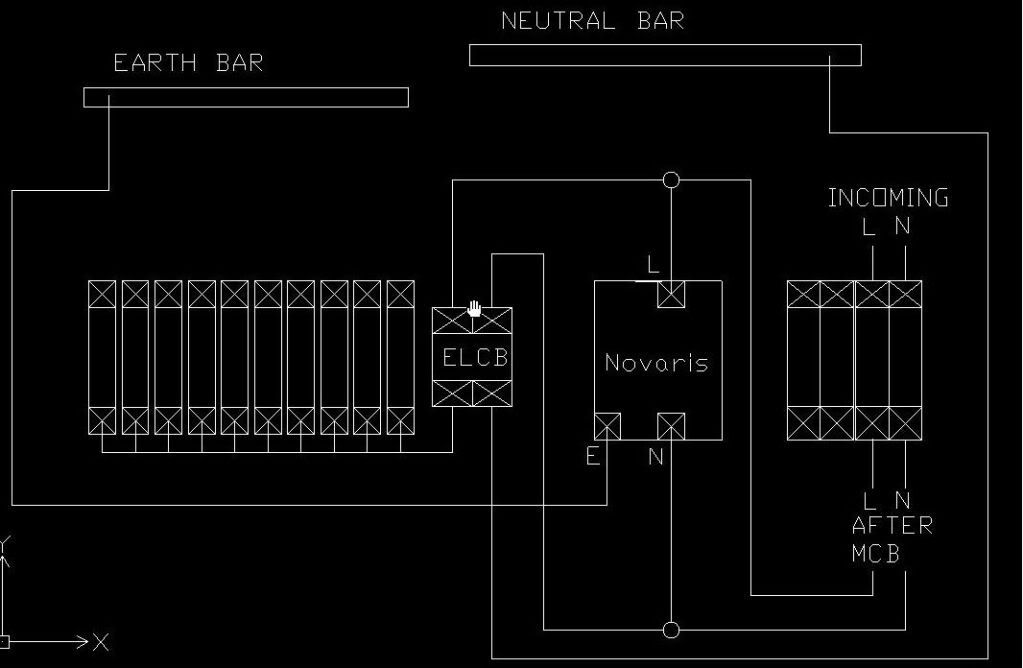

    但是根据我的错误安装法（请留意我修改你画的图的版本）LIVE在MCB之前，就算ELCB跳电，LIVE依然衔接着防雷器，而NEUTRAL呢？可以尝试就“错误安装法”逐一分析其可能性与后果吗？谢谢！

ykhkay10

回复 62# hcting72


    哦，我看错了，是L。那你的防雷器就一直在connect状态。打雷时，L 对 E 导电。如果电流大过额定值，防雷器毁坏，造成永远漏电状态。L E 还好，如果打雷再一次来，这次就爆大fuse咯。

hcting72

回复 63# ykhkay10


    朋友：谢谢您的解答，可否请您略为“编辑”，将您误解的部分删除，然后综合您所有的解释与见解。我个人看得有些混淆。

    另外，上面还有2－3栏的提问，恳请您也逐一作答。

    其实您是有心人，对此论坛颇具热忱，我建议版主给您评个分，以资奖励。

ykhkay10

回复  ykhkay10


    朋友：谢谢您的解答，可否请您略为“编辑”，将您误解的部分删除，然后综合您所有 ...
hcting72 发表于 2-10-2010 12:10 AM

    请问几楼的？ 回复时漏咯。

hcting72

回复 65# ykhkay10


    #56
    #57
    #58
    这3栏里头有很多道问题，有劳您逐一解答。

    最后一栏您已经解答了，我请求您“编辑”，然后综合所得。谢谢！

hcting72

我花了几天的时间，读了佳礼论坛有关防雷的帖子，发现版主PIC针对防雷提出了2个基本的看法：

（一）防雷还是避雷针最好

（二）好的防雷器一般都有提供衔接地线的接头

  （若有误，请版主纠正）

防雷要下大本钱。马来西亚著名的防雷公司 http://www.tokai.com.my/welcome.html 的专家告诉我，安装户外的避雷针十分重要，若是安装得不妥当，那么等于你是在“邀请雷公来造访”。

“一朝被雷打，十年怕闪电”。这句话是在下自创，也只有身受雷害者才能体会。

你看我家的这张图片，Copper Tape沿着墙壁拉下来，地上/地下埋了一支铜棍。若是能够借得孙悟空的金箍棒，那是最好不过的了，但打雷有高电流被引到金箍棒时，金箍棒可以变大好几倍，把高电压化为乌有。

如果你叫Ah Kiam安装，他会跟他爸爸要一条大支的水喉铁管当着copper rod，因为他跟我说他老豆是plumber。





各位，给点评价吧？谢谢！

ASB

我下面的这张图可否麻烦您看看（我们假设它是单相的），它其实是不是好象我的误装法？只是它的Neutral也是安装在MCB之前，而图片显示的isolator仅仅是一个作为一个isolation的功能？谢谢赐教！
hcting72 发表于 1-10-2010 07:01 AM

朋友,这张图的装法没有错，它的live和neutral都是装在MCB之后。(TNB是MCB之前,load side是MCB之后)
要知道如何找到MCB之后或之前，请重看第八楼。
要知道正确的安装方法 ，请重看第十楼。

hcting72

回复 63# ykhkay10


    朋友：十分感激您尽心尽力的解答，只是您“惜字如金”，回答得稍微简短，美中不足。

    我做了试验了，结果就如您所料。高明！


    hcting72提问：“还有一个疑问就是，我们买了1个surge diverter，在没有将它安装在DB之前，要如何测试它是否可以正常操  作？

    我是否可以简单化的拿1个3 square PIN PLUG，接L、N、E给它，然后开电，看看它的灯号亮不亮？”

    YKHKAY10解答： 这个方法最直接。立刻看到结果。

    实践结果：灯号亮起来了！



hcting72

回复 52# 幻覺


    幻觉大侠：我照您的吩咐，去买了Cable gland。那间店也有售卖Hole Cutter，只是要10多块钱1个，我因为太孤寒所以没卖。

                 我问老板可否借我开1次洞？老板说除非我还是20出头，把他的女儿娶回家。

   Cable gland一个$2.20

   10 mm的电线1M价格是$3.80，您认为贵吗？for 我的 surge diverter，够粗吗？

   我问了3间，他们只是卖青色和黑色，红色没有人卖！

   我发觉您对这些零件“了如指掌”，大概你是从事这个行业的大老板。我真是“有眼不识泰山”。



ykhkay10

回复  ykhkay10


    朋友：十分感激您尽心尽力的解答，只是您“惜字如金”，回答得稍微简短，美中不足 ...
hcting72 发表于 2-10-2010 04:57 PM

“惜字如金”, 哈哈只是打中文，错字连篇，（用汉语拼音）GoogleIME。

你连避雷针也打算装了？

hcting72

回复 71# ykhkay10


    朋友：我的避雷针已经装了，图片已经上载了。你可以看到刚刚施工完毕的痕迹。一些地方还要重新油过漆，否则很难看。

    我们2个现在都是“中级会员”了，你大概比我早登录。介意告诉我你目前的Location吗？

    还有1点始终是我的疑虑，如下，你回答了但我不太明白，可否再深入讨论：

    hcting72提问：您的看法确实是十分值得关注的！我这里尝试告诉你当天的情况：当天当安装电线完成后，我朋友尝试关掉ELCB，当时防雷器的警示灯号就开始闪烁。开回ELCB防雷器就可以正常操作了。这就是您上述所提及的情况吗？当ELCP trip，LIVE还在，那么EARTH & NEUTRAL呢？

    Ykhkay10解答： 防雷器的错误接线，会让防雷器觉得，E & N 有电压存在 >30V。（漏电了）， N 断开 E还在。

    根据我的错误安装法，我朋友尝试关掉ELCB，当时防雷器的警示灯号就开始闪烁。是什么情况导致了警示灯号闪烁？

     (i) ELCB被关闭，那么L、N、E各自怎样了？

     (ii) ELCB被关闭，那么防雷器怎样了？

     (iii) ELCB被关闭，那么防雷器的L、N、E各自怎样了？

     亟需您释疑，谢谢！

hcting72

回复 71# ykhkay10


    这是大侠ASB分析的：

    你把live接去MCB前，却把NUETRAL接去MCB和ELCB之后，如果你off掉ELCB或MCB，那么你的neutral和TNB的neutral是isolated，但你的live还是和TNB连接着。那么你的neutral=high ohm with earth，你的neutral to earth不是~0V。当打雷时，surge diverter没有reference point,不能正常操作，分分钟你家的neutral line可能会有high voltage.

假如打雷了，我的ELCB跳电了，我又没能即刻把ELCB开回，那么我家里的Neutral Line有high voltage，

    (i) Neutral Line有高电压，对我的防雷器会有什么危险？损坏它？

    (ii) Neutral Line有高电压，对我的屋子有什么影响？（若当时我不在家）

    (iii) Neutral Line有高电压，还有其他可能发生的后果吗？

感谢！

ykhkay10

朋友：我的避雷针已经装了，图片已经上载了。你可以看到刚刚施工完毕的痕迹。一些地方还要重新油过漆，否则很难看。

这样装，要多少钱？


    我们2个现在都是“中级会员”了，你大概比我早登录。介意告诉我你目前的Location吗？

哈哈，我27-8-2010开始注册，到现在才上线82小时。我在Seri Kembangan.

    还有1点始终是我的疑虑，如下，你回答了但我不太明白，可否再深入讨论：

    hcting72提问：您的看法确实是十分值得关注的！我这里尝试告诉你当天的情况：当天当安装电线完成后，我朋友尝试关掉ELCB，当时防雷器的警示灯号就开始闪烁。开回ELCB防雷器就可以正常操作了。这就是您上述所提及的情况吗？当ELCP trip，LIVE还在，那么EARTH & NEUTRAL呢？

    Ykhkay10解答： 防雷器的错误接线，会让防雷器觉得，E & N 有电压存在 >30V。（漏电了）， N 断开 E还在。

    根据我的错误安装法，我朋友尝试关掉ELCB，当时防雷器的警示灯号就开始闪烁。是什么情况导致了警示灯号闪烁？

     (i) ELCB被关闭，那么L、N、E各自怎样了？

在正常的接线，ELCB 关，L N 是断开的

     (ii) ELCB被关闭，那么防雷器怎样了？

防雷器，L接在MCB前，等于永远on，N断开，E还是接着。


     (iii) ELCB被关闭，那么防雷器的L、N、E各自怎样了？

应该如上的答案。





这是大侠ASB分析的：

    你把live接去MCB前，却把NUETRAL接去MCB和ELCB之后，如果你off掉ELCB或MCB，那么你的neutral和TNB的neutral是isolated，但你的live还是和TNB连接着。那么你的neutral=high ohm with earth，你的neutral to earth不是~0V。当打雷时，surge diverter没有reference point,不能正常操作，分分钟你家的neutral line可能会有high voltage.

假如打雷了，我的ELCB跳电了，我又没能即刻把ELCB开回，那么我家里的Neutral Line有high voltage，

    (i) Neutral Line有高电压，对我的防雷器会有什么危险？损坏它？

首先，ELCB Trip（跳电），功能是保护，ELCB后的电路和ELCB前的电路断开。如果ELCB断开，你的防雷器又把电给引到NeutralBar，那么不用想了吧？

    (ii) Neutral Line有高电压，对我的屋子有什么影响？（若当时我不在家）

没有回路，电无法导通。但是如果Neutral 过 Earth （经过电器）电器中遭雷劈。

    (iii) Neutral Line有高电压，还有其他可能发生的后果吗？

给最严重的后果，你的噩梦，再来一次。

把Live 接在对的地方。

hcting72

回复 74# ykhkay10


    朋友：感谢您的回复，我个人觉得您的解答稍嫌笼统，很多时候你没有加以分析所可能导致的具体情况。这可能是我个人的水平所致吧，看不懂！

    我昨天在Equine Park的Jaya Jusco看到一个人，还蛮像你的，不会是你吧？可否告知你是从事哪个行业？不会是修水喉然后在这里教我做电吧？ (No offense)

    安装居家避雷针（从屋顶到地底），大概需要1000多。便宜的做法大概几百元就够了，看你的材料贵还是便宜。我的全部算起来已经过千了。兴致勃勃要去装，口袋出血了！

ykhkay10

回复 75# hcting72


理论性的答案而已，实际上Novaris的电路设计是怎样我也不懂。我是根据一些防雷的电路设计（网上的）而做出的解答。


我做电子的，电懂一点。那个地方附近常有去，见到也未必不可能。

1000，对我来说也是出血。不过对你来说，真的需要。祝你的防雷措施早日完工。

hcting72

回复 74# ykhkay10


    朋友：不晓得为何无法看到您最后的回复？？？

ykhkay10

回复 77# hcting72

已经来到第四页了，回去第三页看吧。

hcting72

回复 78# ykhkay10


    理论阶段谈得差不多了，现在我要恳请您帮忙进行实际安装了。请看下图与图中的文字：（希望您直接将衔接法画在我的照片里）谢谢！



hcting72

回复 78# ykhkay10

朋友，安装的2个途经、2个方法、2个可能性，你认为呢？
