【F1】制冷片TEC水冷实验报告（增加了设置过程#36、#37）

f1rstfp

jinjun 发表于 3-7-2013 12:35 AM
TEC12706AJ
http://item.taobao.com/item.htm?spm=2013.1.0.115&id=7148381804

4 个串联，就会变成 48V 6A，所以带不动，降压也应该很难运转。
4 个并联，就会变成 12V 24A，所以带得动，全马力运转。
2 串联，然后并联，就会变成 24V 12A，只能勉强降压运转，功率减半，只有一半效果。
如果有错，请纠正。

jinjun

f1rstfp 发表于 3-7-2013 12:49 AM
4 个串联，就会变成 48V 6A，所以带不动，降压也应该很难运转。
4 个并联，就会变成 12V 24A，所以带得 ...

我好像越来越不明白了。。
之前有看过你分享两个制冷片串联，才是真确使用方法。


http://item.taobao.com/item.htm?spm=2013.1.w1580870-2063347836.8.9IXsQp&id=10229282030
但这个link使用开联两个制冷片。。

f1rstfp

jinjun 发表于 4-7-2013 12:56 AM
我好像越来越不明白了。。
之前有看过你分享两个制冷片串联，才是真确使用方法。

没有啊！这帖里的很多图都显示是并联。我一直以来都是用并联。

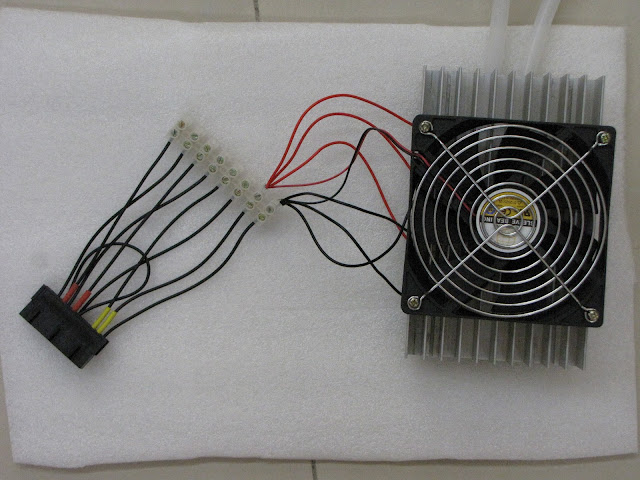

并联：制冷片 A、B、C 的红线接在一起，黑线接在一起
串联：制冷片 A 的红线接制冷片 B 的黑线，制冷片 B 的红线接制冷片 C 的黑线

jinjun

f1rstfp 发表于 4-7-2013 09:49 AM
没有啊！这帖里的很多图都显示是并联。我一直以来都是用并联。

刚刚试了开联感觉效果不错。。不到一分钟散热器很热了。。

找不到更好的铝l散热器,我的是在电子街买的。

f1rstfp

jinjun 发表于 5-7-2013 12:19 AM
刚刚试了开联感觉效果不错。。不到一分钟散热器很热了。。

找不到更好的铝l散热器,我的是在电子街买的 ...

当你买 12V 的电源时，并联才是正确的方法。
我国这些东西都不容易买到，伤脑筋啊！

jinjun

f1rstfp 发表于 5-7-2013 12:42 AM
当你买 12V 的电源时，并联才是正确的方法。
我国这些东西都不容易买到，伤脑筋啊！

为题又来了。。开了一整晚。下到27度罢了。。

f1rstfp

jinjun 发表于 5-7-2013 10:53 AM
为题又来了。。开了一整晚。下到27度罢了。。

不知道你是不是把之前的电线改了？
从 2 并联 2 串联，改成了 4 并联？
2 并联 2 串联要跑 24V 12A，但你的电源是 12V 30A，所以实际上只是跑 12V 12A，共 144W。
4 并联要跑 12V 24A，你的电源有 12V 30A，所以可以跑足 12V 24A，共 288W。
如果是改了，意味着功率增加了，发热量也增加了。
所以只要加强散热，就可以很好的制冷了。

-勤勤-

F1大哥有卖自己DIY吗？跟你买算了

缘_

jinjun 发表于 2-7-2013 06:51 PM
终于下到25度了。。四个制冷片。。
为何我四个制冷片串联跑不到？两个两个就能。

你缸多大？
我两片C1208就可以下到25度了，1尺半缸。

jinjun

f1rstfp 发表于 5-7-2013 11:36 AM
不知道你是不是把之前的电线改了？
从 2 并联 2 串联，改成了 4 并联？
2 并联 2 串联要跑 24V 12A，但 ...

之前是两个串联下到25度。
之后4个串联就27度。
现在4个并联也27度。

jinjun

缘_ 发表于 5-7-2013 03:49 PM
你缸多大？
我两片C1208就可以下到25度了，1尺半缸。

我打算用在两尺缸。。现在拿一尺缸作试验。

f1rstfp

-勤勤- 发表于 5-7-2013 02:24 PM
F1大哥有卖自己DIY吗？跟你买算了

有卖，有 2 种。
一种适合 30L ～ 45L 水量。
另一种适合 60L ～ 75L 水量。
不过现在人在台湾，回去后再 PM 你照片和价钱。

f1rstfp

jinjun 发表于 5-7-2013 09:17 PM
之前是两个串联下到25度。
之后4个串联就27度。
现在4个并联也27度。

功率提升了，要加强散热，才能看到效果。

jinjun

f1rstfp 发表于 5-7-2013 09:48 PM
功率提升了，要加强散热，才能看到效果。

有什么好建议吗？

我的风散是12v 0.30A。。满大风但有点吵

f1rstfp

jinjun 发表于 6-7-2013 12:24 AM
有什么好建议吗？

我的风散是12v 0.30A。。满大风但有点吵

一般来说，就是加大风扇、加大散热铝片、降低功率，这几种方式了。
再复杂一点的，就是在制冷片的热面弃用铝片散热，改用水冷头，用水降热。

edison5bsk

F1 大～你知道马来西亚哪里有的买制冷片吗？ tec 12706

f1rstfp

edison5bsk 发表于 7-7-2013 01:13 PM
F1 大～你知道马来西亚哪里有的买制冷片吗？ tec 12706

不知道诶,这里大多数不是淘宝买,就是ebay买。

edison5bsk

f1rstfp 发表于 7-7-2013 01:32 PM
不知道诶,这里大多数不是淘宝买,就是ebay买。

那就惨了～淘宝买的话来不及在我出国前寄到～我的制冷片好坏不坏偏偏在我要出国前坏掉

f1rstfp

edison5bsk 发表于 7-7-2013 01:35 PM
那就惨了～淘宝买的话来不及在我出国前寄到～我的制冷片好坏不坏偏偏在我要出国前坏掉

如果是草缸，没冷水几天，问题不大。
如果是米虾，问题也不大。
但如果是水晶，你只好买冷水机了。

jinjun

f1rstfp 发表于 6-7-2013 01:20 AM
一般来说，就是加大风扇、加大散热铝片、降低功率，这几种方式了。
再复杂一点的，就是在制冷片的热面弃 ...

http://item.taobao.com/item.htm?spm=2013.1.0.115.se1GFx&scm=1007.77.0.0&id=15960647358&pvid=a11793c4-44c2-4c60-977a-2fc707e37529&ad_id=&am_id=&cm_id=&pm_id=

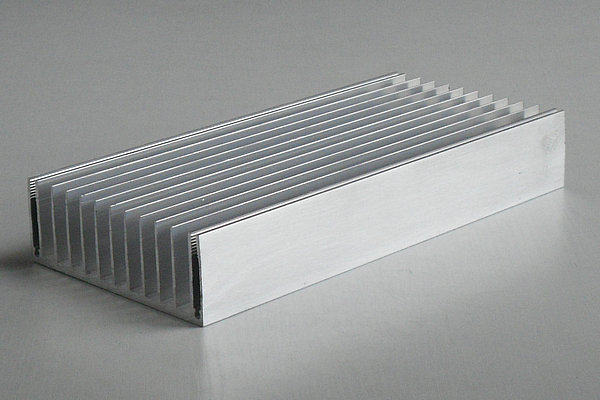

这个散热器可以用在制冷片吗？

还是这个好可以用两个12cm的风散

http://item.taobao.com/item.htm?spm=2013.1.0.174.H7RCKD&scm=1007.77.0.0&id=20967804025&pvid=4fd1d640-1999-4866-aabd-3641f0e6c61a&ad_id=&am_id=&cm_id=&pm_id=
