在这里有谁玩DIY场效晶体功放(MOSFET POWER AMP)

hoesweee · 发表于 11-2-2012 04:41 PM

好，先来一张。不知是否可以看到，因为没上过照片。

hoesweee · 发表于 11-2-2012 04:49 PM

要怎样才能把照片弄上来呢？请大家帮帮我。

koksoon980 · 发表于 11-2-2012 05:09 PM

hoesweee · 发表于 11-2-2012 06:19 PM

回复 hoesweee

圖片上傳教學！
建议用
没有限制
koksoon980 发表于 11-2-2012 05:09 PM

谢谢。

hoesweee · 发表于 11-2-2012 06:22 PM

hoesweee · 发表于 11-2-2012 06:24 PM

hoesweee · 发表于 11-2-2012 06:43 PM

hoesweee · 发表于 11-2-2012 06:52 PM

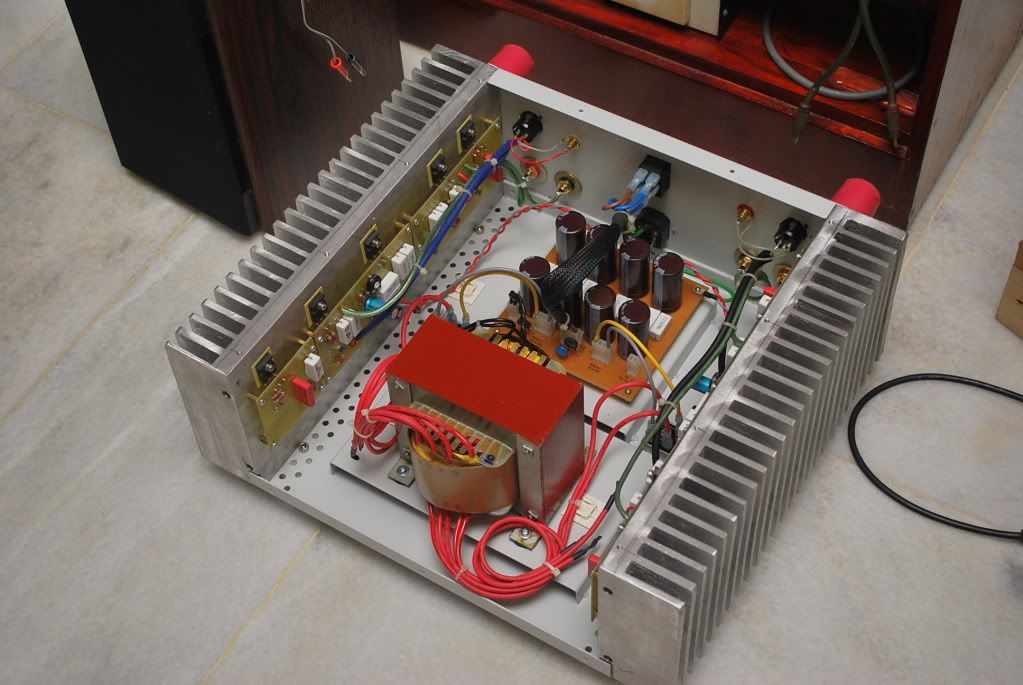

终于上到图片了。

koksoon980 · 发表于 11-2-2012 08:00 PM

好像很简单将，你是买套件的吗？帮你放好了！

hoesweee · 发表于 12-2-2012 02:04 AM

回复 29# koksoon980

不是套件来的，是看图后用AUTOCAD再画的。网上资料也有附上电路板，但是是双面的。我只有把它改成单面的。不用买，迟点我会把资料一一上传。

hoesweee · 发表于 12-2-2012 02:12 PM

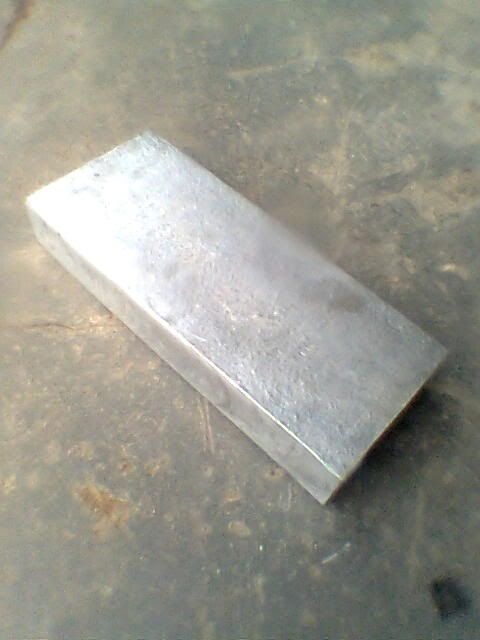

由于外头卖的散热片很贵下，为有出此下策。就是朋友介绍我去无拉港施成定做一块铝块。这样会便宜些。

hoesweee · 发表于 12-2-2012 02:14 PM

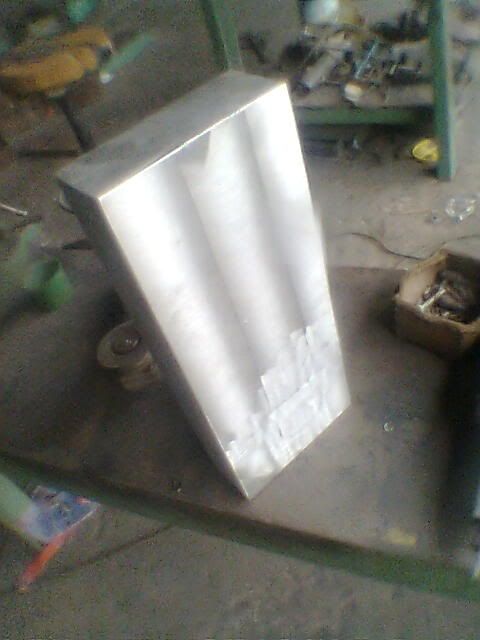

铝块拿到后就开始做一些简单打磨，以方便施工。

hoesweee · 发表于 12-2-2012 02:17 PM

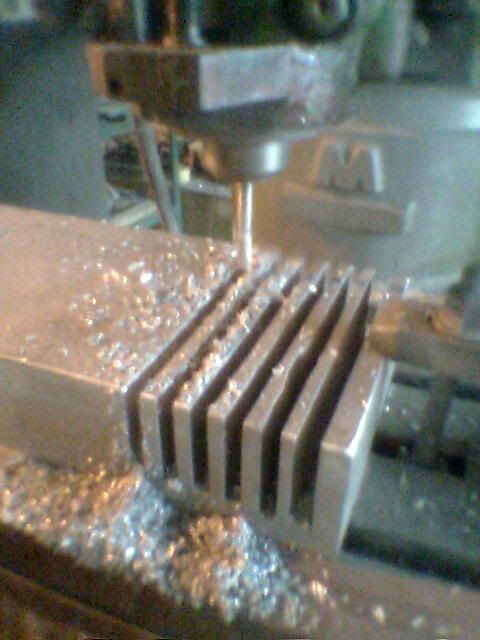

打磨过后就milling machine 开始磨坑。

hoesweee · 发表于 12-2-2012 02:40 PM

由于小弟的技术不到家，所以要二十多小时才把它做好。每天下班后就开工。在经费不足之下只有这样做。把铝块一分成二，每块 375mm长，60mm厚，150mm高。两块加起来不到三百元，在外头卖的一块这样的尺寸也要三百元。幸好朋友方兄的知识和机械的帮忙才省下经费。

hoesweee · 发表于 12-2-2012 03:06 PM

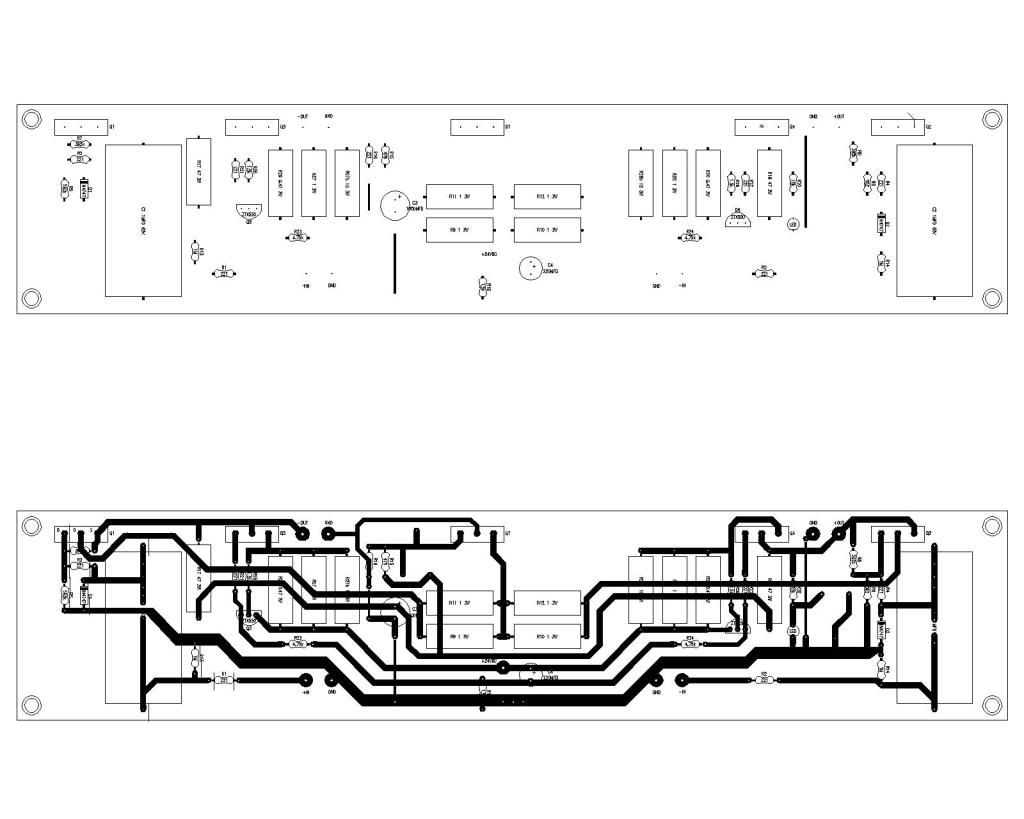

接下来就是看图画线路板了，由于不会用PROTEL，所以就用AUTOCAD来画。也用了蛮长的时间才画好，因为AUTOCAD不会分线路。PROTEL就会分出线路，很方便下。希望有师傅能教叫小弟。

hoesweee · 发表于 12-2-2012 03:36 PM

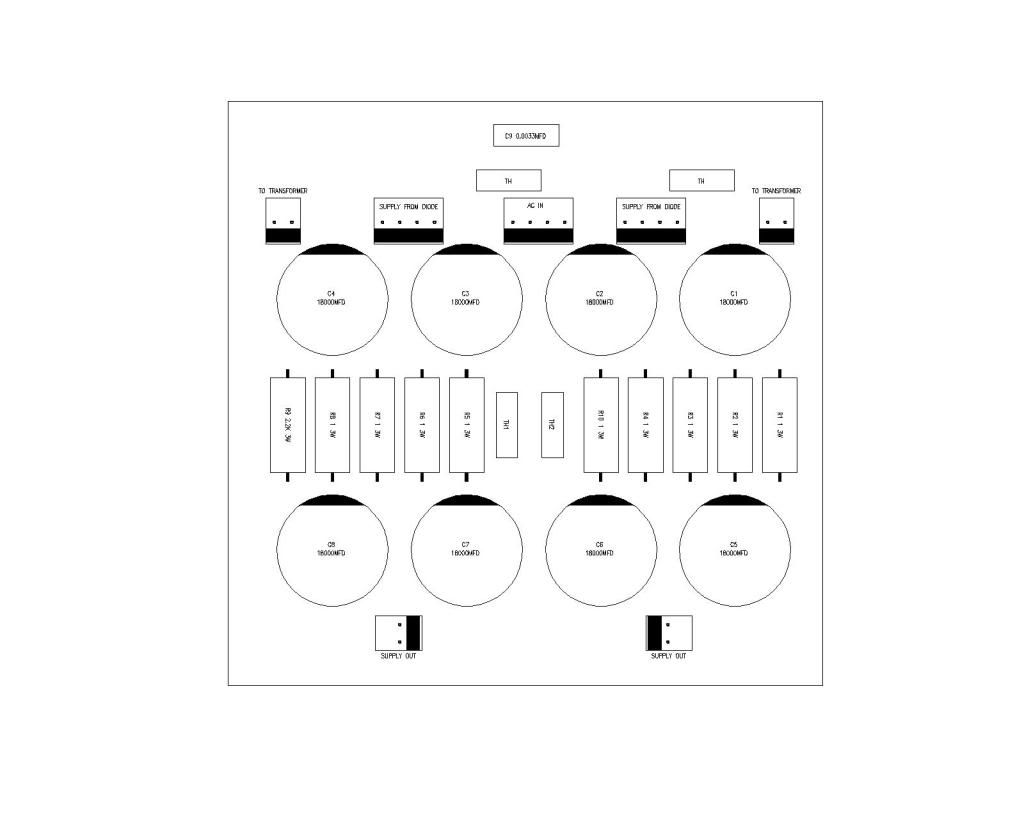

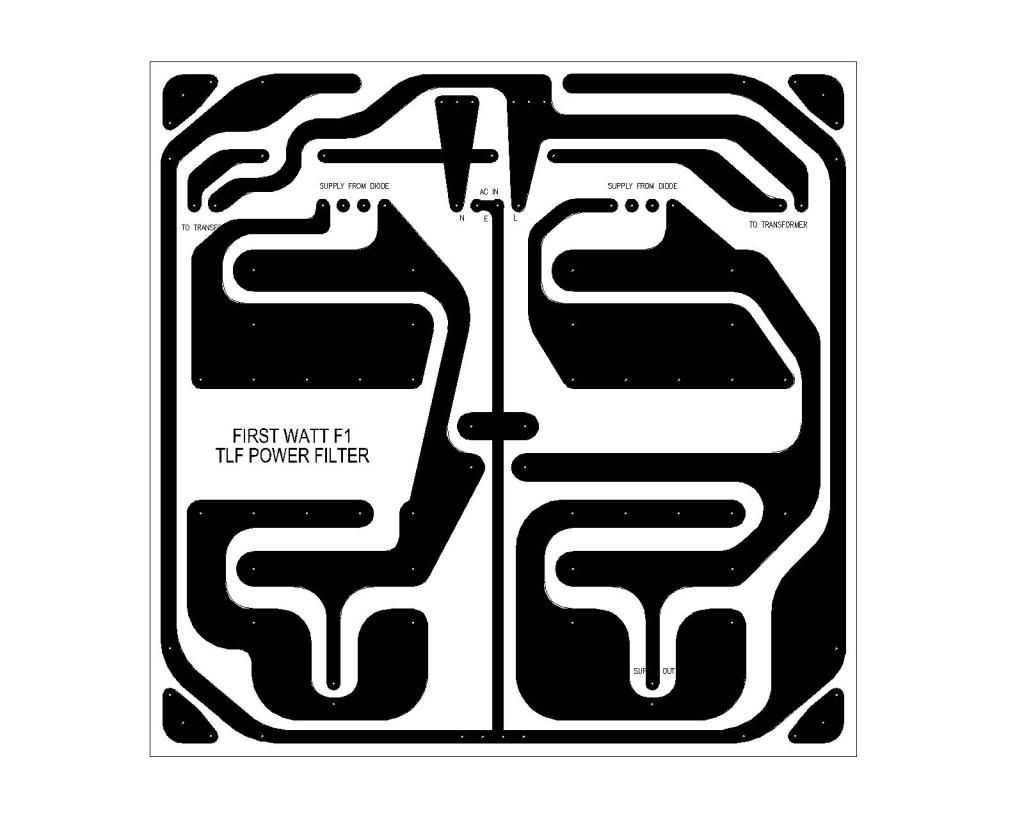

电源部分。

hoesweee · 发表于 14-2-2012 12:09 PM

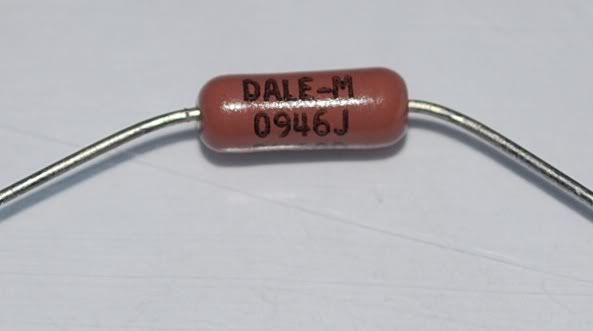

里头的1/4W电阻全用VISHAY DALE。

hoesweee · 发表于 14-2-2012 12:12 PM

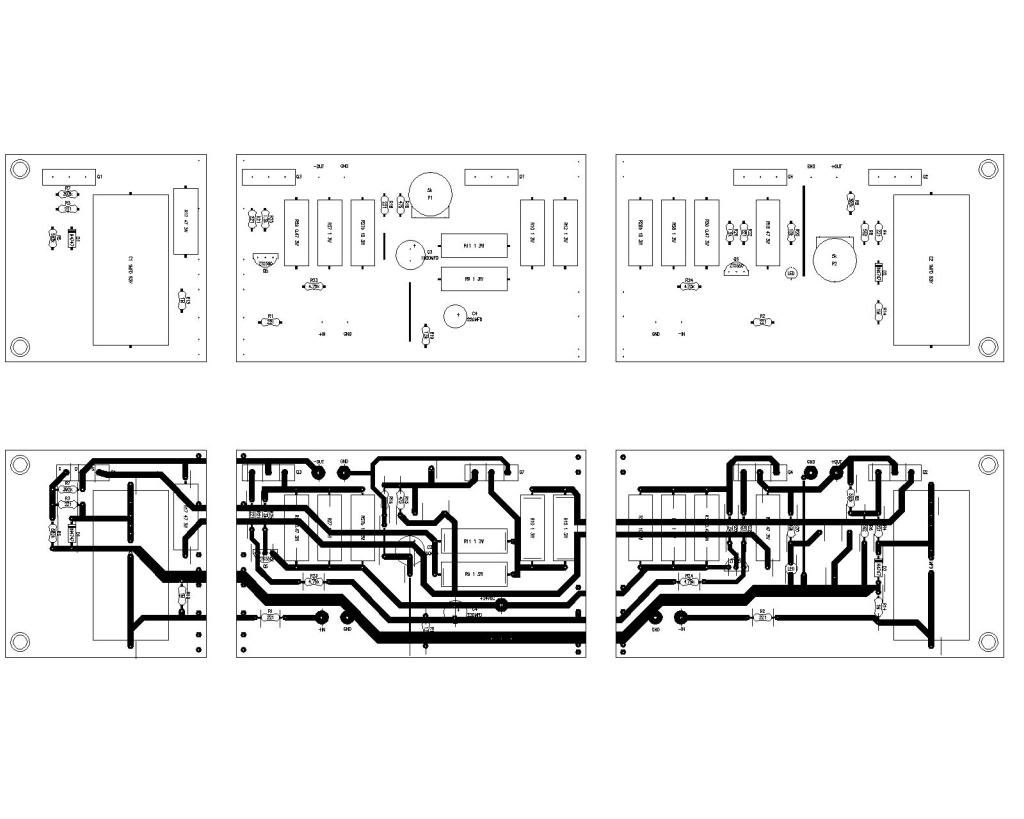

由于技术的问题，只好把电路板分成三块。然后再用AUTOCAD篇排过。

hoesweee · 发表于 14-2-2012 12:22 PM

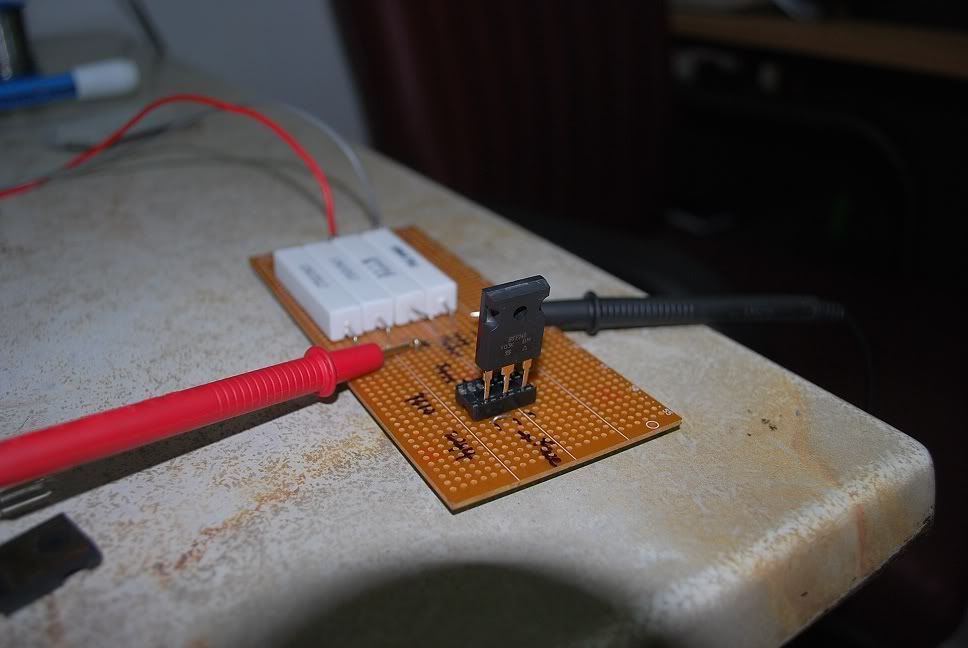

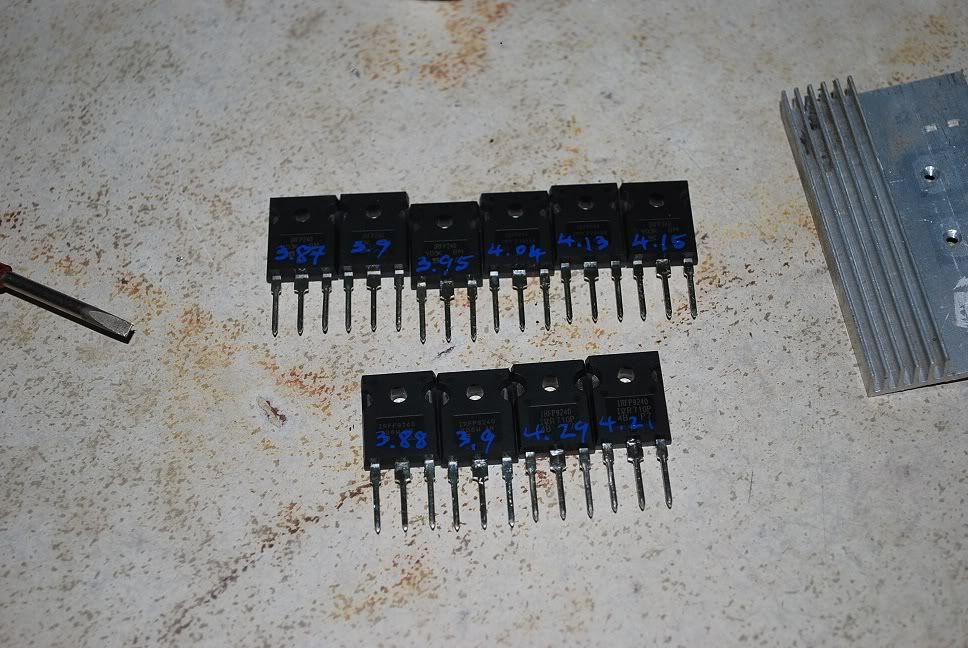

当在用药水洗电板的时候另一边开始测试MOSFET。因为经费的关系，没有买多余的MOSFET，
所以近量配到最靠近。

hoesweee · 发表于 14-2-2012 12:26 PM

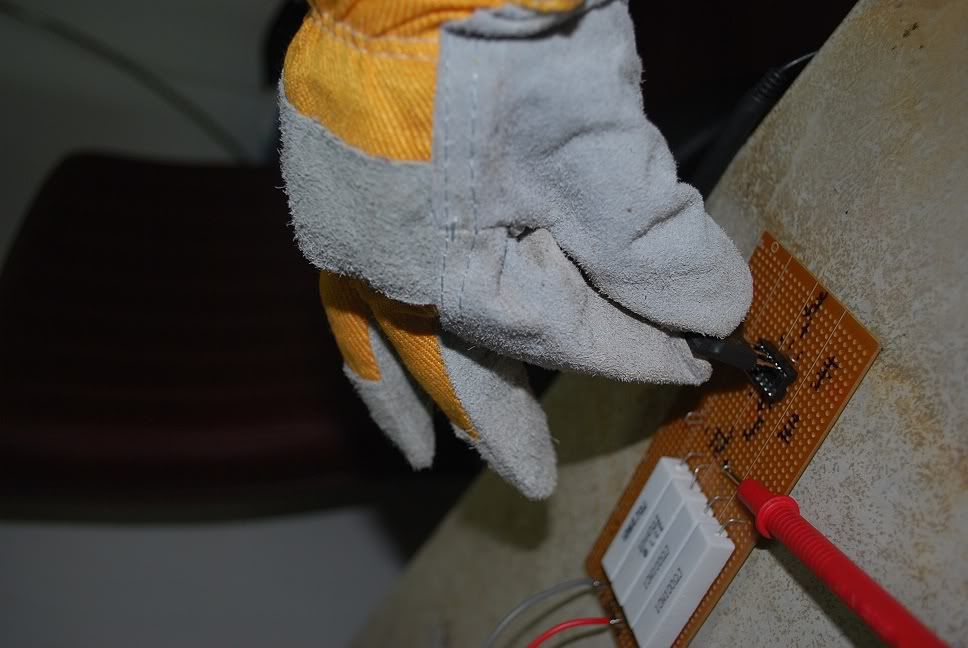

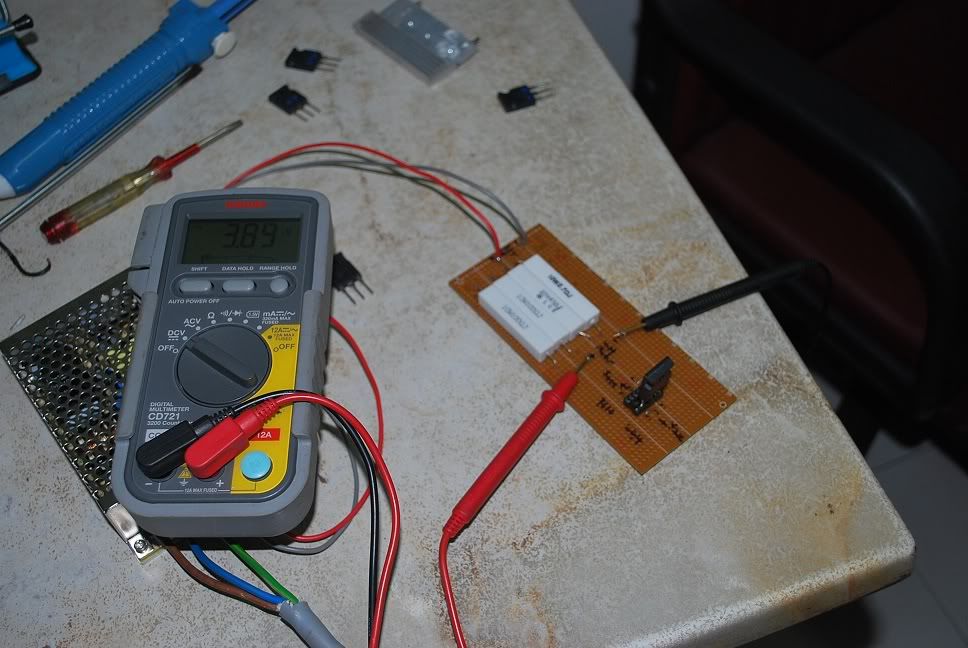

从网上学到MOSFET配对的方法，在测试的时候MOSFET会很热所以要用到烧焊手套。
