是不是还有根据class a和clas b，conducted or susceptible的分类来决定测试方法？

读了EMI一整个se ...
~Lucifer~ 发表于 29-4-2010 12:35 PM

EMI 有分conducted  和 radiated

绝世无双

对不起，很忙，差点楼都丢了。

次回-差分线
在这里作简约地分析前，请务必了解这两者之间的分别：
差模信号（Differential mode signal）
一导线是正信号，另一导线是负信号，平等值而反向（equal & opposite)。
共模信号（Common mode signal）
两条导线的信号都是同方向，通常都是由意想不到的变化情况或不必要噪音造成。

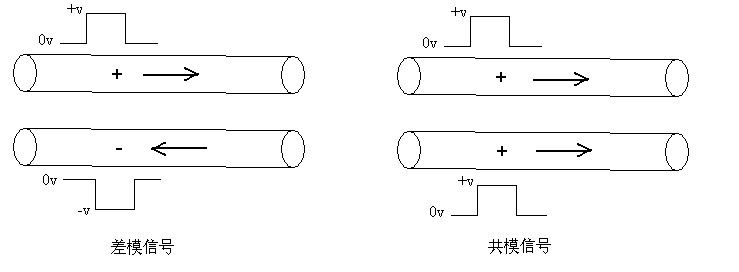

这图一目了然吧！

好处：
1）可用于低电平信号
2）Grounding path变得相对不重要
3）比起单端信号，差分电路通常有更好的表现在高噪声环境

设计常规：
1）两条导线必须相同长度 - 维持“平等值而反向”的原理
2）两条导线必须越靠近越好 - loop area小，因此减低EMI
3）两条导线的阻抗计算是必须的 - 之前首发我提过了阻抗控制，不同的这是差分线
4）两条导线之间的距离必须保持不变 - 维持阻抗

测试：
1）电脑软件仿真
2）时域反射仪（TDR)

p/s:如看不懂，非常不好意思。毕竟我中文的术语是有限的，多多包涵。

绝世无双

track 的model , 有inductance, resistance, 如果是有ground plane, 那么就有capacitance 和 condu ...
chan1314 发表于 11-5-2010 09:03 PM

    如此生动的解说，好啊！

sunyat99

回复 22# 绝世无双


比较常用的我们都是用LVDS来fetch system clock. 也就是你说的differential signaling。。。其实不管是RF application还是一些mix signal application, analog signal 对sharp edge transition都是很敏感。。可以的话也需要给analog signal shielding.

绝世无双

回复  绝世无双


比较常用的我们都是用LVDS来fetch system clock. 也就是你说的differential signali ...
sunyat99 发表于 28-7-2010 05:19 PM

    孙大大光临，无限光荣啊。

你说的极是有理！就算这差分信号虽说明grounding path不为重要，但在电路板设计是都会给予solid的grounding plane。所谓的analog signal shielding的技巧比如有哪些？可否分享一下？

sunyat99

卡贴。。。。。。。。

sunyat99

最常用的几种方式。。1）增加analog signal跟digital signal的距离。。。两者都最好用不同的pcb layer 2） 假设两者怎么都无法完全隔离。。那最好是交叉90度。。并中间隔着一层ground plane。。。

ykhkay10

非常精彩，受益不浅。。
