【F1】制冷片TEC水冷实验报告（增加了设置过程#36、#37）

f1rstfp

回复  f1rstfp

我的和他一样的 但是散热片（他只的制冷段）把他放到水面固定了~会有效果吗？
有 ...
limchunkit 发表于 28-2-2012 04:55 PM

谈着，还没谈妥，所以不公布详情。
你试试看就知道有没有效果，我手上没这东西呢！

limchunkit

回复 188# f1rstfp


   如果你叫我买中国东西我会考虑~因为如果坏了没的赔 没的换呢~很麻烦的~

我现在不放水面了~把他弄走看看会不会结冰先

f1rstfp

回复  f1rstfp
如果你叫我买中国东西我会考虑~因为如果坏了没的赔 没的换呢~很麻烦的~
我现在不 ...
limchunkit 发表于 28-2-2012 05:06 PM

散热面记得好好散热，否则很难看到结冰。。。

limchunkit

回复 190# f1rstfp


   我把散热器那个铁和制冷片一起了~
现在那个散热片 开始冷

名字不重要=.=

你那个是风冷系统，用来做小型冷气的，不是水冷系统。
但如果放进扣扣盒可能可行。
我手上没有 12V6A ...
f1rstfp 发表于 28-2-2012 04:35 PM

期待~~期待~~~~热烈期待

f1rstfp

和老板谈好了。想要买的网友，直接把我的图发给老板，他就会帮你定做。
淘宝的网址：http://xhdzc.taobao.com/
大家可以安装阿里旺旺，这样就可以和老板直接联系：http://download.wangwang.taobao.com/AliIm_taobao.php

价钱已经帮大家谈好了，就 RMB180.00。
如果要买8mm水管，加 RMB 5.00。
要买温控器 RC110M，加 RMB 55.00。
如果连温控、水管一起买，可能老板会给个折扣也说不定。价格就自己和老板谈。
事先说明，我不帮任何人代购。
这台是我设计的 DIY 产品，交给淘宝老板去制成成品。
所以买回家后只要自己用电脑的 Power Supply DIY 电源的部分就可以用了。

这里简单说明这台水冷的设计。
其概念就和图中的缩小版一样，上面散热器，中间制冷片，下面水冷头。
成品就有如放大版的图片，只是下半部改成水冷头。
制冷片采用 3 片高性能 TEC1-12704AJ 制冷片，总功率 144W，温差 62 度左右。
如果换成更高效能的 C1204 制冷片，总功率 144W，温差 75 度左右，价格为 RMB 246.00。
散热采用大型的铝制散热片，加上一把 12cm 静音风扇。
所有电线会以一个三孔接线器接好。
据老板称，这台要把 2 尺缸（60升水）降 8 度不是问题。
依我看，如果是 2.5尺缸应该可以降 6 度。但这只是我的推测。。。
迟些买回来测试了才可知道。

f1rstfp

忘了补充！
这台是定做的，所以不能直接在淘宝下单。
要和老板取得联系才可以。

california

回复 184# f1rstfp


   这样多少钱一个?这样小缸须要两个?

f1rstfp

回复  f1rstfp
这样多少钱一个?这样小缸须要两个?
california 发表于 28-2-2012 10:04 PM

sorry, 我把 cm 看成寸，以为是两尺缸。
你的小缸用风扇不就解决了吗？
用这个只需一台，人民币RMB 100.00。
link 在第一楼的图片有，可以自己去买。

california

回复 196# f1rstfp


   用风扇费水,不能降温.....谢谢

california

回复 196# f1rstfp


   请问人民币RMB 100.00有包水泵?只是加power supply  就可以用了?人民币RMB 100.00 =RM 50.00?你是用什么方式来付钱?

f1rstfp

回复  f1rstfp
请问人民币RMB 100.00有包水泵?只是加power supply  就可以用了?人民币RMB 100.00  ...
california 发表于 28-2-2012 11:36 PM

没包水泵。水泵该店卖 RMB 25.00。
对，加 Power Supply（要自己 DIY）就可以用了。
RMB 对换 RM 要视你用的服务（包括汇钱手续费、邮费、代购费等等）。
如果有人从中国帮你顺便拿回来，那就会很便宜。
以我的例子，我用空运，费用贵（正在找便宜的方法），基本上是 RMB 1 = RM 1。
这论坛很多人可以做到更低的，你可以询问他们方法。

california

回复 199# f1rstfp


   哇很麻烦.....寄到来不就两百多马币?

f1rstfp

回复  f1rstfp
哇很麻烦.....寄到来不就两百多马币?
california 发表于 29-2-2012 12:04 AM

我的 RMB 1 = RM 1 是指从买到送货到我家的钱。
例如这个卖 RMB 106（包括内地邮费），寄到我家我总共付了 RM106。

有的人可以做到 RMB 1 = RM 0.8，那就变成 RM85。
也有人可以做到 RMB 1 = RM 0.6，那就变成 RM64。

california

回复 201# f1rstfp


   你是用什么方式来付钱?

f1rstfp

回复  f1rstfp
你是用什么方式来付钱?
california 发表于 29-2-2012 12:09 AM

说起来有点复杂，而且贵。
如果你有兴趣用我的方法，你PM我，我再告诉你。

angels1026

主楼是否试下将散热面积加大。。让 TEC 的冷那面降到最低温度.. 本人想法就有如下图 \

主要原因是让最下面的 TEC 散热好一点把负担分给两个 TEC 那么下面一块 TEC 就能降的更低温了...
实验目的 :  为了证明添加 TEC A & B 来减轻 C TEC 散热负担已达到 TEC C散热最佳以及降温最佳
假设 ： 添加 TEC A & B 后 TEC C 散热好了很多，降温那方面也比之前降了不少度
结论 : ？？？

f1rstfp

主楼是否试下将散热面积加大。。让 TEC 的冷那面降到最低温度.. 本人想法就有如下图 \
主要原因是让最下 ...
angels1026 发表于 3-4-2012 11:42 PM

这概念其实是很好的，只是还有更简单的方法，就是用多级（多层）制冷。
多级制冷少了中间那个散热铁，直接面与面接触，其效能更佳。
这里是一些多级制冷和测试照片。







但制冷片水冷机的设计，重点在于水在水冷头内停留时间的长短。
因为当水从水冷头流出来之后，在水缸中还要和室温进行热能量的交换。
如果有更大容量的冷水从冷水头流出来，那么就可以越容易超越热能量交换的速度。
这样才有办法把水降温。

我打个比喻：我有三片制冷片，都是 40mm x 40mm 的。
第一个方案是把它们重叠起来；第二个方案是把它们平放。

第一个方案最终的底面积就是 40mm x 40mm。

所以我只能用小型的水冷头，如 40mm x 40mm 的水冷头。
它的最高温差可能可以到达 90 度以上。
但由于水在水冷头内停留的时间太短，所以其制冷效果不会很好。
简单的说，就是小型水冷头的内壁表面积较少；
所以水接触到的范围就少，就不容易达到制冷效果。

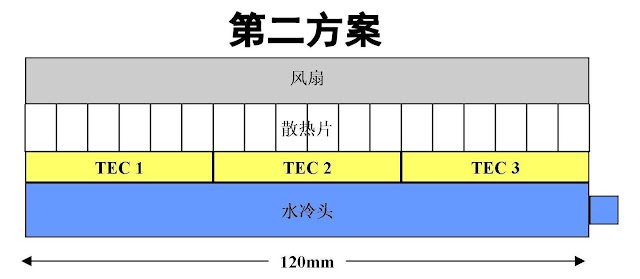

第二个方案最终的底面积就是 120mm x 40mm。

所以我可以用大型的水冷头，如 120mm x 40mm 的水冷头。
它的最高温差可能只有 70 度左右。
但由于水在水冷头内停留的时间较长，所以其制冷效果会更好。

当然，我们可以把两个方案结合起来，产生第三方案。

第三个方案，我们用六片制冷片，叠两层，也可以产生 120mm x 40mm 的底面积。

这方案肯定比第二方案好，因为温差比第二方案大。

但话说回来，如果用六片制冷片，那我们用双面制冷，变成第四个方案。
第四个方案就把水冷头的双面，每面用三个制冷片制冷。

那效果又比第三方案来得好，因为被制冷的表面积大了。

用六片制冷片，也可以产生第五方案。
第五方案，就是做成两个第二方案，然后串联水冷头。

这效果会是最好的，因为水与其被制冷面的接触表面积最大。

总结：制冷片制冷用在水冷上，水与被制冷面接触表面积的大小，很多时候决定该水冷机的制冷效果。这些都是我个人的理解，绝非实际实验结果。如有错，请更正。

angels1026

本人也像研究了...请问 TEC 那里可以买得到... 可以密我一些买到 TEC 和付钱方式吗 ? 最好是主楼介绍可靠的商家

Jeffheng92

我想问楼主第一楼图片用的制冷片是哪一种的？
