C# XNA 粒子系统应用：雪花

geekman · 发表于 19-6-2009 12:04 PM

之前发表过GDI+的粒子系统，之后就因为忙碌没有跟进发表MDX版的粒子系统，现在发一个XNA版的玩玩。

[使用工具]
1）Visual C# 2005 Express Edition。
2）XNA Game Studio 2.0。
3）绘图软件，个人推荐 Paint.NET，功能比 MS Paint 强很多的绘图软件，免费的。

[概念]
这个粒子系统和之前的GDI+版本没多大差别，事实上只要把之前的那个版本稍作修改就可以了。不过既然使用XNA，我就干脆使用了XNA里面的GameComponent class来制作粒子。

[目标]
1）使用 XNA GS 来制作粒子系统。
2）熟悉 2D 游戏的制作（主要在于[更新][读取输入]和[绘画游戏画面]方面）
3）熟悉 SpriteBatch 的运用。

-----------------------------------
首先开启一个新的 XNA Game Project: File->New Project...->Windows Game 2.0，把Project命名为ParticleSnow。

以下是XNA GS 2.0所产生的空白Project:

using System;
using System.Collections.Generic;
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Audio;
using Microsoft.Xna.Framework.Content;
using Microsoft.Xna.Framework.GamerServices;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Input;
using Microsoft.Xna.Framework.Net;
using Microsoft.Xna.Framework.Storage;
namespace ParticleSnow
{
/// <summary>
/// This is the main type for your game
/// </summary>
public class Game1 : Microsoft.Xna.Framework.Game
{
GraphicsDeviceManager graphics;
SpriteBatch spriteBatch;
public Game1()
{
graphics = new GraphicsDeviceManager(this);
Content.RootDirectory = "Content";
}
/// <summary>
/// Allows the game to perform any initialization it needs to before starting to run.
/// This is where it can query for any required services and load any non-graphic
/// related content. Calling base.Initialize will enumerate through any components
/// and initialize them as well.
/// </summary>
protected override void Initialize()
{
// TODO: Add your initialization logic here
base.Initialize();
}
/// <summary>
/// LoadContent will be called once per game and is the place to load
/// all of your content.
/// </summary>
protected override void LoadContent()
{
// Create a new SpriteBatch, which can be used to draw textures.
spriteBatch = new SpriteBatch(GraphicsDevice);
// TODO: use this.Content to load your game content here
}
/// <summary>
/// UnloadContent will be called once per game and is the place to unload
/// all content.
/// </summary>
protected override void UnloadContent()
{
// TODO: Unload any non ContentManager content here
}
/// <summary>
/// Allows the game to run logic such as updating the world,
/// checking for collisions, gathering input, and playing audio.
/// </summary>
/// <param name="gameTime">Provides a snapshot of timing values.</param>
protected override void Update(GameTime gameTime)
{
// Allows the game to exit
if (GamePad.GetState(PlayerIndex.One).Buttons.Back == ButtonState.Pressed)
this.Exit();
// TODO: Add your update logic here
base.Update(gameTime);
}
/// <summary>
/// This is called when the game should draw itself.
/// </summary>
/// <param name="gameTime">Provides a snapshot of timing values.</param>
protected override void Draw(GameTime gameTime)
{
graphics.GraphicsDevice.Clear(Color.CornflowerBlue);
// TODO: Add your drawing code here
base.Draw(gameTime);
}
}
}

复制代码

暂时我们不必理会这部分，待会儿再倒回来加入游戏逻辑。关于XNA GS的基本知识，请各位善用Google学习。

接下来是加入Particle class。基于好奇和学习理由，我决定使用XNA GS的GameComponent class来取代自己写的Generic class。在现有的Project里面加入一个新的GameComponent：
Project->Add New Item...->Game Component.
把Game Component命名为Particle。

这个Game Component事实上就是一个class file，它和一般的 Generic Class 不同的是，它多了一些对游戏程式主体的认知（Game-Aware），和已经内建自己的Update函式。

namespace ParticleSnow
{
/// <summary>
/// This is a game component that implements IUpdateable.
/// </summary>
public class Particles : Microsoft.Xna.Framework.GameComponent
{
public Vector2 position, origin;
public int lifespan;
public float decay;
public bool isDead;
public Color color;
public int age;
byte value;
public int depth;
public float scale;
float rotate;
public float angle;
public Particles(Game game)
: base(game)
{
// TODO: Construct any child components here
Random rnum = new Random();
position = new Vector2(rnum.Next(0, 1024), 0);
origin = new Vector2(64, 64);
depth = rnum.Next(1, 70);
scale = depth / 100f;
lifespan = 720;
decay = depth / 10;
if (decay < 1)
decay = 1;
age = 0;
isDead = false;
value = 255;
color = new Color(value, value, 255);
rotate = ((float)rnum.Next(1, 100)) / 1000f;
angle = 0;
}
/// <summary>
/// Allows the game component to perform any initialization it needs to before starting
/// to run. This is where it can query for any required services and load content.
/// </summary>
public override void Initialize()
{
// TODO: Add your initialization code here
base.Initialize();
}
/// <summary>
/// Allows the game component to update itself.
/// </summary>
/// <param name="gameTime">Provides a snapshot of timing values.</param>
public override void Update(GameTime gameTime)
{
// TODO: Add your update code here
if (!isDead)
{
age += (int)decay;
angle += rotate;
position.Y = age;
if (age >= lifespan)
isDead = true;
}
base.Update(gameTime);
}
}
}

复制代码

这个和GDI+版本的不同的是，这只是几个纯粹的粒子状态记录式的粒子系统，它并不包括描绘自己的影像的部分，因为描绘影像的工作将统一由Game Object （也就是这个Program的Main Object）负责。

上面的是我的最终版本，其实我是经过几个阶段才达到这个状态的，接下来我将逐步讲解整个粒子雪花系统的发展史。
[待续]

[ 本帖最后由 geekman 于 19-6-2009 02:08 PM 编辑 ]

geekman · 发表于 19-6-2009 01:07 PM

首先我们来探讨这个粒子雪花系统的一些概念：
1）粒子需要一个定位数值，我采用了Vector2D来记录这个数据，命名为position，也就是粒子在画面上的（X，Y）值。

2）粒子需要一个前进方位，在雪花的情形下，这个数值就是单纯的向下坠落。这个我偷懒一点，直接使用粒子的年龄来代表。因为随着时间的经过，粒子会衰老，年龄增长，这正好可以用来当作粒子的Y座标。

3）粒子需要一个寿命值，这件决定粒子的存在的时限。因为我用了粒子的寿命为其Y座标，这也变相的把我的粒子寿命特性和粒子在画面的位置挂钩了，换句话说，我完全可以把粒子的存在条件设定为：当它坠落到画面的某个高度就会死去（消失）。

4）粒子的年龄 - 这个数值和粒子的衰老度挂钩，每一个循环，粒子的年龄将随着该粒子的衰老度增长（每个粒子的衰老度都不一样），直到打到寿命极限（画面里的Y座标极限），就会死去。

5）粒子的衰老度，这个数值只是为了让每个粒子都有不同存活时限，免得整个粒子系统显得太过呆板，规律化。

6）isDead 这个开关只是为了方便检测粒子是否已经死亡。

以上是粒子的基本数值，接下来是为了增加趣味性才在后来加入的数值：

7）origin 这个 Vector2D，是为了旋转和放大缩小雪花才加进去的，它是使用于旋转和缩放功能的中心点，也就是说，在选转雪花影像时，这个店就是旋转的中心点，在缩放时，这个点就是放大和缩小的中心。

8）scale负责雪花影像的放大缩小，scale=0.5f表示雪花被缩小50%，scale=2.50f代表雪花被放大250%。

9）rotate和angle代表了雪花的旋转角度和角度的速度。

10）value只是我用来调整雪花的颜色的一个数值，原本的雪花是五彩缤纷的，现在我只是用它来设定雪花的红和青色的数值。

11）depth是用来模拟雪花和镜头的距离，用来模拟景深的。

接下来是各个数值的设定和原因：

Random rnum = new Random();
rnum 是 Random number object，用来提取随机数值的。

复制代码

position = new Vector2(rnum.Next(0, 1024), 0);
这里我使用随机数值来初始化雪花的X座标，雪花的初始Y座标永远是0。
Random.Next(min, max)是用来产生随机整数，而min,max这是这个整数的最小和最大可能性，使用0，1024是因为我的画面设定为1024x768，所以雪花的X座标可以是画面宽度的任何一个位置。

复制代码

origin = new Vector2(64, 64);
origin是雪花影像的中心点，我采用的雪花影像大小是128x128，所以其中心点就是（64，64）

复制代码

depth = rnum.Next(1, 70);
雪花的深度，随机产生。原本理想的深度为0到100，经过运算，它会化为0%~100%，并使用于缩放雪花影像的scale factor。但是为了避免0%（雪花完全看不见）以及太过巨大的雪花（128x128的确是太大了一点），所以我把min设定为1，max设定为70（也就是说雪花最大状态会被缩小30%）

复制代码

scale = depth / 100f;
简单，就是把深度换成缩放的百分比。

复制代码

lifespan = 720;
粒子的寿命，也就是说等雪花坠落到 Y >= 720 时就会死亡。

复制代码

decay = depth / 10;
粒子的衰老度，同时也是雪花坠落的速度。远处的会坠落的比较慢，近处的会坠落的比较快，造成景深的幻像。

复制代码

if (decay < 1)
decay = 1;
因为四舍五入的关系，小于0.5的衰老度会变成0，所以要预防粒子不会衰老的情况。

复制代码

age = 0;
初始化粒子的年龄为0。

复制代码

isDead = false;
这个很简单吧？关系着粒子的死活。

复制代码

value = 255;
color = new Color(value, value, 255);
雪花的色调，改变value的数值可以改变雪花的蓝色调（蓝色被我固定在最高值）

复制代码

rotate = ((float)rnum.Next(1, 100)) / 1000f;
angle = 0;
rotate是雪花的旋转速度，angle是雪花的当前旋转角度。这两个数值都是以raidan来计算的，而不是度数（degree）。

复制代码

[待续]

geekman · 发表于 19-6-2009 01:32 PM

public override void Update(GameTime gameTime)
{
// TODO: Add your update code here
if (!isDead)
{
age += (int)decay;
angle += rotate;
position.Y = age;
if (age >= lifespan)
isDead = true;
}
base.Update(gameTime);
}

复制代码

这是粒子的更新程式，很简单，首先检测粒子是否还活着，死了当然就不用理它了。还活着的话，就增加它的Y座标和旋转的角度，以及增加它的年龄。然后检测粒子是否已经老死。

粒子本身就这么简单。

接下来是Game本身：

首先，你得在Solution Explorer里面加入需要用到的图像和其他物件。

1）加入2个图像（雪花和背景）在Content项目里面（在Solution Explorer 里面 right click Content 项目，然后选择 Add Existing。。。，选择想要加入的图像，然后选择Add As Link会比较好，这样以来你在图像里面所做的修改都会直接反映在你的Content Pipeline 里面）。雪花图像我用绘图软件去底然后储存在PNG格式，因为PNG可以支援透明底色。

2）增加一个 SpriteFont 物件。方法和增加图像差不多。详情可以参考XNA说明书里关于SpriteFont的使用方法。

using System;
using System.Collections.Generic;
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Audio;
using Microsoft.Xna.Framework.Content;
using Microsoft.Xna.Framework.GamerServices;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Input;
using Microsoft.Xna.Framework.Net;
using Microsoft.Xna.Framework.Storage;
namespace ParticleSnow
{
/// <summary>
/// This is the main type for your game
/// </summary>
public class Game1 : Microsoft.Xna.Framework.Game
{
GraphicsDeviceManager graphics;
SpriteBatch spriteBatch;
Texture2D snowflakes, bg;
SpriteFont sfont;
List<Particles> plist;
int maxCount = 200;
public Game1()
{
graphics = new GraphicsDeviceManager(this);
this.graphics.PreferredBackBufferWidth = 1024;
this.graphics.PreferredBackBufferHeight = 768;
this.graphics.IsFullScreen = false;
Content.RootDirectory = "Content";
}
/// <summary>
/// Allows the game to perform any initialization it needs to before starting to run.
/// This is where it can query for any required services and load any non-graphic
/// related content. Calling base.Initialize will enumerate through any components
/// and initialize them as well.
/// </summary>
protected override void Initialize()
{
// TODO: Add your initialization logic here
plist = new List<Particles>(maxCount);
base.Initialize();
}
/// <summary>
/// LoadContent will be called once per game and is the place to load
/// all of your content.
/// </summary>
protected override void LoadContent()
{
// Create a new SpriteBatch, which can be used to draw textures.
spriteBatch = new SpriteBatch(GraphicsDevice);
// TODO: use this.Content to load your game content here
snowflakes = Content.Load<Texture2D>("snowflake");
bg = Content.Load<Texture2D>("eratap_beach");
sfont = Content.Load<SpriteFont>("SpriteFont1");
}
/// <summary>
/// UnloadContent will be called once per game and is the place to unload
/// all content.
/// </summary>
protected override void UnloadContent()
{
// TODO: Unload any non ContentManager content here
}
/// <summary>
/// Allows the game to run logic such as updating the world,
/// checking for collisions, gathering input, and playing audio.
/// </summary>
/// <param name="gameTime">Provides a snapshot of timing values.</param>
protected override void Update(GameTime gameTime)
{
// Allows the game to exit
if (GamePad.GetState(PlayerIndex.One).Buttons.Back == ButtonState.Pressed)
this.Exit();
// TODO: Add your update logic here
if (plist.Count < maxCount)
plist.Add(new Particles(this));
for (int i = 0; i < plist.Count; i++)
{
plist[i].Update(gameTime);
if (plist[i].isDead)
plist.RemoveAt(i);
}
if(Keyboard.GetState().IsKeyDown(Keys.Escape))
this.Exit();
base.Update(gameTime);
}
/// <summary>
/// This is called when the game should draw itself.
/// </summary>
/// <param name="gameTime">Provides a snapshot of timing values.</param>
protected override void Draw(GameTime gameTime)
{
graphics.GraphicsDevice.Clear(Color.Black);
// TODO: Add your drawing code here
spriteBatch.Begin(SpriteBlendMode.AlphaBlend);
spriteBatch.Draw(bg, new Rectangle(0, 0, 1024, 768), Color.White);
foreach (Particles p in plist)
{
spriteBatch.Draw(snowflakes, p.position, null, p.color, p.angle, p.origin, p.scale, SpriteEffects.None, 0);
}
spriteBatch.DrawString(sfont, "Press ESC to Quit", Vector2.Zero, Color.White);
spriteBatch.End();
base.Draw(gameTime);
}
}
}

复制代码

以下是各个程式码的解析：

Texture2D snowflakes, bg;
Texture2D 是使用于 2D 状况下的图像，基本上就和Bitmap差不多。这两个Texture，一个是雪花的图像，一个是背景，背景我使用了一个从网上找来的阳光明媚的海滩照片，有点恶搞的意味，嘿嘿嘿。。。
SpriteFont sfont;
SpriteFont 是用来在DX画面上书写文字的，你必须在Windows的Control Panel 里面确认你的Font Type Face 的名字，然后打开SpriteFont得档案，把Font Type Face Name 填进去。
List<Particles> plist;
老朋友了，用来记录粒子的list。详情请参考我的另一篇文章：http://cforum2.cari.com.my/viewthread.php?tid=1242667&extra=page%3D1
int maxCount = 200;
用来限制粒子最大数量。更大的数量就会占据更多的运算资源，看着自己的电脑能力来加减吧。

复制代码

[待续]

geekman · 发表于 19-6-2009 01:47 PM

this.graphics.PreferredBackBufferWidth = 1024;
this.graphics.PreferredBackBufferHeight = 768;
this.graphics.IsFullScreen = false;

复制代码

接下来在Game class的constructor里面这三行只是用来设定游戏画面的大小（1024x768）。如果想要换成全画面模式，只要把IsFullScreen设定为true就可以了。

protected override void LoadContent()
{
// Create a new SpriteBatch, which can be used to draw textures.
spriteBatch = new SpriteBatch(GraphicsDevice);
// TODO: use this.Content to load your game content here
snowflakes = Content.Load<Texture2D>("snowflake");
bg = Content.Load<Texture2D>("eratap_beach");
sfont = Content.Load<SpriteFont>("SpriteFont1");
}

复制代码

我增加的就只是后面的三行，分别是载入雪花图像，背景图像以及用来写字的文字资源。

if (plist.Count < maxCount)
plist.Add(new Particles(this));
for (int i = 0; i < plist.Count; i++)
{
plist[i].Update(gameTime);
if (plist[i].isDead)
plist.RemoveAt(i);
}
if(Keyboard.GetState().IsKeyDown(Keys.Escape))
this.Exit();

复制代码

游戏的Update（）程式，里面首先检测粒子数量是否打到限制了？是的话就不再增加粒子，否的话就增加新的粒子。然后就是呼叫每个粒子的Update()程式，然后再检测每个粒子的状态，把死了的拖出去埋了，就这样。然后就是检测玩家是否按下了Escape键，是的话就结束游戏。

最后是Game.Draw()程式：

protected override void Draw(GameTime gameTime)
{
graphics.GraphicsDevice.Clear(Color.Black);
// TODO: Add your drawing code here
spriteBatch.Begin(SpriteBlendMode.AlphaBlend);
spriteBatch.Draw(bg, new Rectangle(0, 0, 1024, 768), Color.White);
foreach (Particles p in plist)
{
spriteBatch.Draw(snowflakes, p.position, null, p.color, p.angle, p.origin, p.scale, SpriteEffects.None, 0);
}
spriteBatch.DrawString(sfont, "Press ESC to Quit", Vector2.Zero, Color.White);
spriteBatch.End();
base.Draw(gameTime);
}

复制代码

根据每颗粒子（雪花）的状态画出相对应的影像，然后写字，就酱。

geekman · 发表于 19-6-2009 02:01 PM

后记：由于某些不知名的原因（可能是因为Random是以时间作为种子的关系），雪花坠落会有一个特定的pattern。雪花的数量越多就越明显。

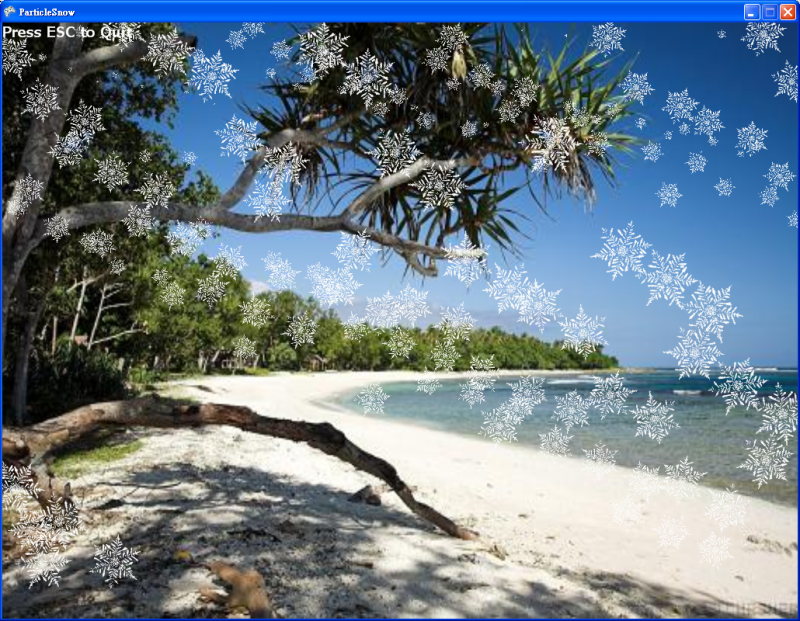

最后给大家看看：六月飞雪窦娥冤。。。

千年刹 · 发表于 22-6-2009 06:11 PM

谢谢楼主。。我迟点试试看

最近刚开始接触XNA+C#。。才刚开始学习oop学校assignment就要制作游戏。。有点难度

geekman · 发表于 23-6-2009 01:31 PM

任何关于 C#+XNA 的问题欢迎提出讨论。

geekman · 发表于 23-6-2009 01:31 PM

任何关于 C#+XNA 的问题欢迎提出讨论。

geekman · 发表于 23-6-2009 01:33 PM

原帖由 千年刹 于 22-6-2009 06:11 PM 发表
谢谢楼主。。我迟点试试看

最近刚开始接触XNA+C#。。才刚开始学习oop学校assignment就要制作游戏。。有点难度

任何关于 C#+XNA 的问题欢迎提出讨论。

geekman · 发表于 23-6-2009 01:33 PM

呃，严重卡贴。。。

千年刹 · 发表于 26-6-2009 12:33 AM

我会的。。而且肯定会有很多

可是现在还在design阶段。。high concept都还没想好

geekman · 发表于 26-6-2009 10:30 AM

哦，对了，如果是与粒子系统无关的，你可以另外开个[C# + XNA 问题讨论区]主题，以免跑题了。

这里我还要继续讨论粒子系统应用的（下一次更新会是3D环境的雪花/天气现象）。

千年刹 · 发表于 12-7-2009 08:59 PM

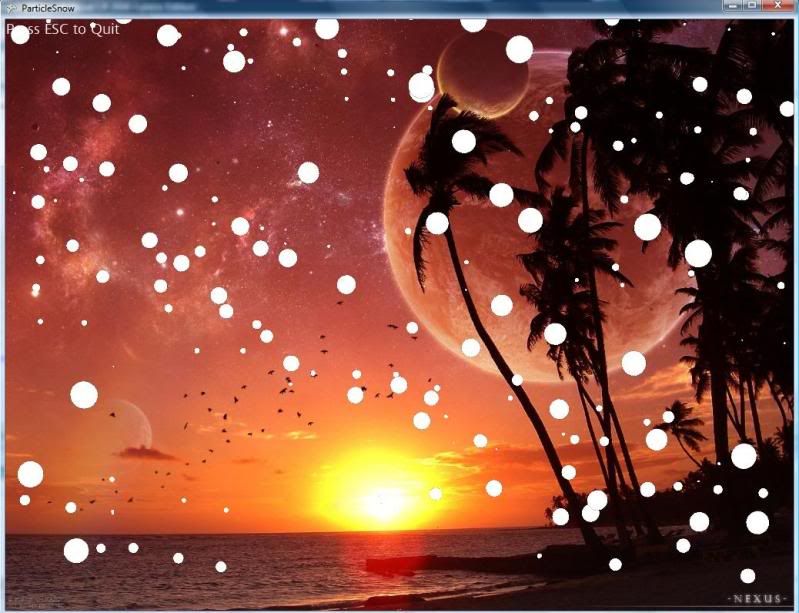

成功~

没有font没有background，懒得弄

千年刹 · 发表于 12-7-2009 09:28 PM

想问下lz，你的雪是直落的吗？

我把origin换去比snow图大的数值时，snow下落时会像在左右飘动，

但其实是在围着中心旋转，比较好看

geekman · 发表于 12-7-2009 10:53 PM

恭喜成功

如果你把origin设定为大过图形，就会导致雪花围绕着图形的右下角旋转，这样一来雪花就会以螺旋状的路径向下坠落。

杨老 · 发表于 8-9-2009 01:07 PM

成功了

为什么我的图不能放大？

[ 本帖最后由杨老于 8-9-2009 01:34 PM 编辑 ]

geekman · 发表于 8-9-2009 04:34 PM

原帖由杨老于 8-9-2009 01:07 PM 发表
为什么我的图不能放大？
http://smg.photobucket.com/albums/v137/hxyeoh_4/Flash%20Animation ...

请详述你的问题。

杨老 · 发表于 8-9-2009 04:46 PM

我的意思是问为什么我 upload 的图不能像你们 upload 的图那样放大（在论坛里放大）。

geekman · 发表于 8-9-2009 05:24 PM

这个论坛本身会把过大的图片缩小到适合论坛版面格局的大小的。

杨老 · 发表于 8-9-2009 05:37 PM

原来如此，刚要进入你的教学 ”使用C# + Managed DIrectX 制作 2D 游戏“

希望不会太难懂

		自动登录	找回密码
密码			注册

C# XNA 粒子系统应用：雪花

回复 6# 千年刹的帖子

回复 6# 千年刹的帖子

回复 7# geekman 的帖子

回复 17# geekman 的帖子

所属分类: 电脑手机

浏览过的版块

C# XNA 粒子系统应用：雪花

回复 6# 千年刹 的帖子

回复 6# 千年刹 的帖子

回复 7# geekman 的帖子

回复 17# geekman 的帖子

所属分类: 电脑手机

浏览过的版块

回复 6# 千年刹的帖子

回复 6# 千年刹的帖子
