查看: 5487|回复: 58
|
什么是HDMI？？
[复制链接]
|
|
|
刚买了一架panasonic LCD 32` TX32LE80M
RM2000不知道会不会贵？？
还有看到这个HDMI不知道是什么来的~~ |
|
|
|
|
|
|
|
|
|
|
|
发表于 6-10-2008 09:05 AM
|
显示全部楼层
原帖由 hermitbeng 于 5-10-2008 09:26 PM 发表
刚买了一架panasonic LCD 32` TX32LE80M
RM2000不知道会不会贵？？
还有看到这个HDMI不知道是什么来的~~
HDMI是數碼AV接頭。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 22-10-2008 06:02 PM
|
显示全部楼层
本人是在電線製造廠上班的.... 去年我司正式生產HDMI電線.....
在此作少少的HDMI基本介紹: (下面有詳細轉貼的內容)
HDMI 有分好幾種規格1080p, 1080i, 720p....
- 電線也有分的... 要買HDMI電線, 記得要1.3版本以上(目前版本是1.3b)的電線... 才能附和1080p(最高清晰度)...
- LCD電視就37吋以上才有FULL HD... 可達1080p....
37吋以下的通常只些 HD Ready... 只到1080i....(如果沒記錯)...
HDMI除了能提供高清晰HD - High Definition以外... 它是把影片,聲音和控制等都組合在一個介面里...
共19個pin在一個介面....也就是一條電線代替了以前電視背後一堆的紅, 白, 黃或更多的電線....
目前很多dvd機開始提供HDMI介面, 可是價格也貴一些...
而一般我們買的dvd電影并沒達1080p的... 能達1080p的是最新的Blue-ray disc...可是價格也很貴哦...
所以只好等等.....HDMI未來將會更普遍的...
HDMI電線去年也蠻貴的...2.0 Meter 的要整百塊一條...
現在應該有下價多了...
以下是我從wikipedia網上轉貼的詳細內容:
HDMI（英語：High Definition Multimedia Interface），即高清晰度多媒體介面，是一種全數位化影像/聲音傳送介面，可以傳送無壓縮的音頻信號及視頻信號。HDMI提供所有相容裝置——如機上盒、DVD播放機、個人電腦、電視遊樂器、綜合擴大機、數位音響與電視機——一個共通的資料連接管道。HDMI可以同時傳送音頻和影音信號，由於音頻和視頻信號採用同一條電纜，大大簡化了系統的安裝。
HDMI是被設計來取代較舊的類比影音傳送介面如SCART或RCA等端子的。
HDMI支援各類電視與電腦影像格式，包括SDTV、HDTV視頻畫面，再加上多聲道數位音頻。在傳送時，各種視頻資料將被HDMI收發晶片以「Transition Minimized Differential Signaling」（TMDS）技術編碼成資料封包。規格初制訂時其最大畫素傳輸率為165Mpx/sec，足以支援1080p畫質每秒60張畫面，或者UXGA解像度（1600x1200）；後來在HDMI 1.3規格中擴增為340Mpx/sec，以符合未來可能的需求。
HDMI也支援非壓縮的8聲道數位音頻傳送（取樣率192kHz，資料長度24bits/sample），以及任何壓縮音頻串流如Dolby Digital或DTS，亦支援SACD所使用的8聲道的1bit DSD信號。在HDMI 1.3規格中，又追加了超高資料量的非壓縮音頻串流如Dolby TrueHD與DTS-HD的支援。
標準的Type A HDMI接頭有19個腳位，另有一種支援更高解像度的Type B接頭被定義出來，但目前仍無任何廠商使用Type B接頭。Type B接頭有29個腳位，容許其傳送擴張的視頻通道以應付未來的高畫質需求，如WQSXGA（3200x2048）。
Type A HDMI可向下相容於現今多數顯示器與顯示卡所使用的Single-link DVI-D或DVI-I介面（但不支援DVI-A），這表示採用DVI-D介面的訊號來源可以透過轉換線驅動HDMI螢幕，但是此種轉換方案並不支援音頻傳送與遙控機能。此外，如無HDCP認證的DVI螢幕也將不能收看從HDMI所輸出帶有HDCP加密保護的視頻資料。（所有HDMI螢幕皆支援HDCP，但大多數DVI介面的顯示器不支援HDCP。）Type B HDMI接頭也將向下相容於Dual-link DVI介面。
HDMI組織的發起者包括各大消費電子產品製造商，如日立製作所、松下電器、Quasar、飛利浦、新力、湯姆生RCA、東芝、Silicon Image。數位內容保護公司（Digital Content Protection, LLC）[1]提供HDMI介面相關的防拷保護技術。此外，HDMI也受到各主要電影製作公司如20世紀福斯、華納兄弟、迪士尼，包括三星電子在內的各大消費電子產品製造商，以及多家有線電視系統業者的支持。
[ 本帖最后由 jeffreyboy83 于 22-10-2008 06:09 PM 编辑 ] |
评分
-
查看全部评分
|
|
|
|
|
|
|
|
|
|
|
发表于 31-10-2010 08:18 PM
|
显示全部楼层
本人是在電線製造廠上班的.... 去年我司正式生產HDMI電線.....
在此作少少的HDMI基本介紹: (下面有詳細轉貼的內容)
HDMI 有分好幾種規格1080p, 1080i, 720p....
- 電線也有分的... 要買HDMI電線, 記得要1.3版本以上(目前版本是1.3b)的電線... 才能附和1080p(最高清晰度)...
- LCD電視就37吋以上才有FULL HD... 可達1080p....
37吋以下的通常只些 HD Ready... 只到1080i....(如果沒記錯)...
jeffreyboy83 发表于 22-10-2008 06:02 PM
请教一下
我的是Hd Ready TV,是不是不适合用 1.3版本电线（1080P）？而是只能用1080i或720p的cable? |
|
|
|
|
|
|
|
|
|
|
|
发表于 31-10-2010 09:12 PM
|
显示全部楼层
请教一下
我的是Hd Ready TV,是不是不适合用 1.3版本电线（1080P）？而是只能用1080i或720p的cable?
芬姐2 发表于 31-10-2010 08:18 PM
都可以用1.3b版的電線的...(1.3也有1.3a或1.3b)
1.3b版的電線是能support到1080p(FULL HD)....720p或1080i的解析度是在1080p以下的...
所以沒問題...要買就買1.3b的...可能將來您會換full hd lcd和看blu-ray咧....
其實如果沒看blu-ray....基本上電視是hd ready和full hd 沒差多少的...
p/s: HDMI最新到1.4版了... 它是增加了Ethernet, AUDIO return, automotive的使用等等....
可是用在家庭電視, dvd...1.3b版就夠了.... |
评分
-
查看全部评分
|
|
|
|
|
|
|
|
|
|
|
发表于 5-11-2010 11:29 PM
|
显示全部楼层
p/s: HDMI最新到1.4版了... 它是增加了Ethernet, AUDIO return, automotive的使用等等....
可是用在家庭電視, dvd...1.3b版就夠了....
jeffreyboy83 发表于 31-10-2010 09:12 PM
请问现在的cable 1.4版市场可以买到了吗？
它所增加的Ethernet, AUDIO return, automotive的使用又是怎样的？
我想把CPU 接去HD ready TV ，没有cable, 是否要买个 有HDMI的cable?谢谢 |
|
|
|
|
|
|
|
|
|
|
|
发表于 5-11-2010 11:49 PM
|
显示全部楼层
本帖最后由 jeffreyboy83 于 5-11-2010 11:52 PM 编辑
回复 6# 芬姐2
不是那麼簡單的...
還要看您的lcd和電腦硬體有support到1.4版本..... 才能用...
我們的的internet還是用著RJ45....
1.4版還很新...暫時不會用到....
因為電線的結構換了很多..... 由4組訊號線...改成5組訊號線..... 所以需要硬體的support...
1.4版: HDMI官方網
http://www.hdmi.org/manufacturer/hdmi_1_4/index.aspx
電腦直接lcd...1.3b就能達到full hd的效果....
我在用著哦.... |
评分
-
查看全部评分
|
|
|
|
|
|
|
|
|
|
|
发表于 6-11-2010 02:11 AM
|
显示全部楼层
回答得很好啊，看来我也可以休息一下咯。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 6-11-2010 10:27 AM
|
显示全部楼层
好像有点不对嘞。。
1. HDMI的制式一向以来都是向下兼容的。就是说1.2，1.3的机器，装上了1.4也照用不误。
2. 1.2也能播放full HD。
3. 电视32吋也有fullHD，但是不值得买，32吋显现不出来fullHD的效果，除非就很靠近的看
==============================
以下是我所认识的但可能有错，麻烦纠错吧。
1. 1.4虽说是support 3D, 但是1.3b也可以（粗制滥造的除外）
2. jeffreyboy说的没错，1.4暂时我们这里还用不到，因为很多增加的功能我们的硬体没有那么先进。我觉得现在最好用的是音效回传，要type有点长，可以google下。
3. cable的价钱掉很多了，但是我们这里的消费者还是认为一定是很贵的才好。其实没有啦，
芬姐，你的CPU（desktop的吧？）有HDMI接口吗？有的话就买条tesco 10块钱的接就可以了。1.4a的cable在新加坡卖1 for $12, 2 for $23, 3 for $34 （1.8meter） |
评分
-
查看全部评分
|
|
|
|
|
|
|
|
|
|
|
发表于 6-11-2010 12:38 PM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 6-11-2010 09:00 PM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 6-11-2010 09:20 PM
|
显示全部楼层
抱歉！我是这方面的初哥...请问下关于HDMI电缆！在包装上是否有注明这1.3版本或其他模式的版本呢？谢谢。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 6-11-2010 09:42 PM
|
显示全部楼层
本帖最后由 lang7773 于 6-11-2010 09:55 PM 编辑
转《微型计算机》
逐本探源——HDMI原理分析

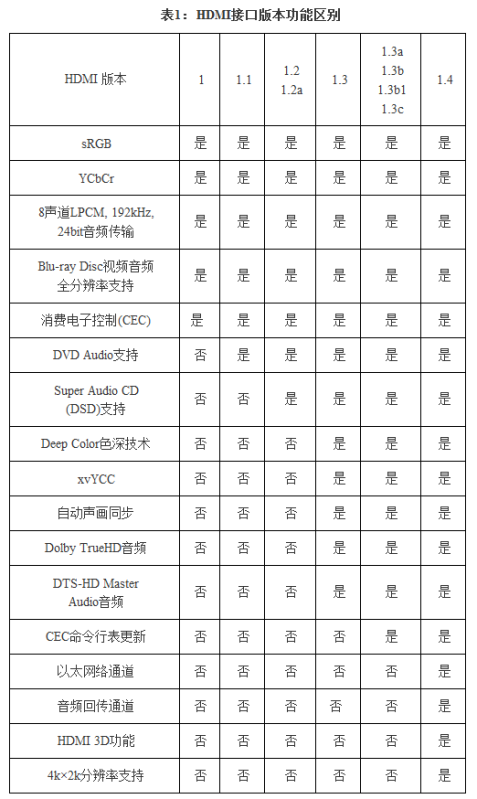

HDMI接口的全称是High Definition Multimedia Interface（高清晰度多媒体接口），是一种在消费电子领域和PC领域同时使用的全数字化接口。它可以传送无压缩的音频信号及视频信号，由于音频和视频信号采用同一条线缆传输，因此大大简化了接口线缆的数量，已经在家庭电器和PC中普及。HDMI接口从出现至今，已经有了多个版本的进化，从HDMI 1.1到HDMI 1.4，虽然接口的外观没有变化，但是功能和带宽已经出现了质的提升。目前主流的HDMI接口版本为HDMI 1.3（a、b、c），但是随着3D视频的流行，HDMI 1.4版本的设备也大量上市，成为各家的重点推广产品。HDMI 1.4带来了几项重大创新功能，包括HDMI以太网络通道、音频回传通道、HDMI 3D视频播放功能和4k×2k超高分辨率的支持。
而在线缆方面，HDMI之前并没有版本之分，比如HDMI 1.1和HDMI 1.3版本的线缆都是一样的，不过在HDMI 1.4版本中，线缆出现了一些变化。HDMI 1.4版本中包含了5种类型的线缆，各有其不同的功能与效能特性。HDMI 1.4版本分为标准HDMI线缆、标准附以太网络功能HDMI线缆、车用HDMI线缆、高速HDMI线缆、高速附以太网络功能HDMI线缆五种。标准HDMI线缆是支持1080p，高速HDMI则支持包括4k×2k、3D视频、Deep Color等先进显示技术，这种线缆其实就是以前的HDMI 1.3版本，它们的带宽需求都在HDMI 1.3版本所能提供的带宽以内。而高速附以太网络功能HDMI还有专用的数据通道，也就是提供设备间网络功能的HDMI以太网络通道，线缆的构造就发生了变化，这点将在后面介绍。在HDMI的标准中，还详细规定了这五类线缆的认证标签。我们在本次的评测样品中，也选择了一些标称为HDMI 1.4版本的线缆，但是都还没有严格按照HDMI标准执行。
HDMI 1.4版本各种类型线缆的LOGO
平时最常见的HDMI接口为TYPE A型，宽度为13.9mm，共有19根针脚，而还有一种双链路的TYPE B型接口则很少见，宽度为21.2mm。HDMI采用并行的4条TMDS差分信号通道，传输链路由三条数据通道和一条时钟通道组成。其中3个数据通道是用来传输红、绿、蓝三色数据信号的，第4个通道用来传送时钟，其时钟频率是数据速率的1/10。HDMI使用的TMDS技术，差分信号共模偏置电压为+3.3V，端口阻抗为50欧姆，额定幅度跳变为500mV（+2.8V～+3.3V），电压摆幅在150mV～800mV之间变化。除此以外，HDMI中还有DDC（显示器数据通道）数据和时钟线传送双向通信信号以及HDCP（高带宽数字版权保护）信号的传输。DDC总线是HDMI兼容性的关键，如果任何设备不兼容HDMI 1.3，整个系统会通过DDC通道自动降低到HDMI 1.2或更低，以确保兼容性。DDC在HDMI线缆中是非常繁忙的，它们不仅携带握手通讯数据，也不断传递HDCP加密密钥。如果HDCP兼容，需要不断地解码钥匙加密的数字信号。
HDMI线缆可以实现的最长信号传输距离依赖于整个系统：源设备的性能、显示设备的性能、信号的数据传输率、线缆本身的性能和长度。在数字时代，我们使用数据速率来描述每秒的比特数据量。HDMI线缆的长度和最大数据传输速率息息相关，如果出现距离过长的问题，HDMI设备所接收到的信号则会出现没有图像、掉帧、雪花，或者没有声音的情况。HDMI线越短，能够实现的最大数据传输率就越高。举个例子，一根HDMI线在2m长度下的数据传输率为19Gb/s，可以满足1080p、120Hz、48bit色深的视频传输。但是如果长度到了6米之后，数据传输率就降到了10Gb/s，只能满足1080p、120Hz、24bit色深的视频传输了。所以说，这根线缆的长度增加之后，数据传输率也会降低。 |
评分
-
查看全部评分
|
|
|
|
|
|
|
|
|
|
|
发表于 6-11-2010 10:29 PM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 7-11-2010 01:14 AM
|
显示全部楼层
回复 11# 芬姐2
芬姐，相信我们吧，那些salesman哪里可以信，乱讲的啦。至少我是做过research的，自己也体验过。哪里有什么hdmi cable是分DVD还是BD用的，都是一样的，所谓的向下兼容-就都可以啦。我的cable也是镀金的啊，也是便宜的。效果一样好。接DVD，LCD电视，3个投影机，4个硬碟播放机，2台蓝光机，amplifier，laptop，什么都可以显示。我有好几条呢。HDMIcable不能去“高贵”电器店买，他们的价差很大，而且牌子有很大可能是自己弄的，花了大钱反而可能买回来的其实是低价货。如果真是发烧友，什么都要顶级的，就买大厂牌的，但是接个lcd电视，实在是不够发烧啊。电脑呢。。。我不玩了，性价比太低，电脑发烧友爱玩，我就嫌麻烦，播放机的芯片真的太厉害了，使用又简单。但是laptop相对来说就容易玩了。你考虑下。如果budget没有顶线，买名牌的HDMIcable也不错。只是看个lcd电视dvd BD的，随便买条就可以了。重要的是要注意有注明是high speed的就ok了。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 7-11-2010 10:02 AM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 7-11-2010 12:38 PM
|
显示全部楼层
我今天去电器店问
店员拿出货来给我看
他说，一个价钱2百多，24K镀金的，1.3b, 适合1080p, blue ray用 ...
...另一个店员说CPU的 VGA接LCD TV 的 VGA是不能显示高清画面（HDMI）...
芬姐2 发表于 6-11-2010 21:00
这个不对哦，VGA是可以到1080p的，只是不能輸出声音！用midi cable只有2.1，要玩5.1的话就要升级声卡了。。。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 7-11-2010 01:19 PM
|
显示全部楼层
谢谢
我去的店叫 sen heng
店员说他们店里只卖一种国际品牌的，叫masterlink,永久warranty（li ...
芬姐2 发表于 7-11-2010 10:02 AM
不是我要破壞，這種連鎖店買的東西是 .... 別相信太多才好。
你所說的這個牌子不是有品牌的產品，如果只是幾十、一百元還可以，超過兩百元就不要買了，如果要買超過兩百元的 HDMI 線，可以考慮以下的牌子。
我在此列出的是一些我所能想到的品牌，僅讓你參考（聲明：不是全部，因為個人記憶有限）：
Atlas
Audioquest
Balck Rhodium
Chord Company
Ecosse
Monster （市面上充貨氾濫，要小心）
QED
Ixos
Siltech
Supra
Van Den Hul
Wireworld
XLO |
|
|
|
|
|
|
|
|
|
|
|
发表于 7-11-2010 01:56 PM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 7-11-2010 05:22 PM
|
显示全部楼层
|
VGA以ANALOG方式传送,HDMI以DIGITAL方式传送. |
|
|
|
|
|
|
|
|
|
| |
