power tracker DIY (各位大大有什么意见？)14.4.11更新中

patriklee90

不一定是特定的人才可以回复哦^^大家来帮下小弟。。。谢谢加拜托
各位大大，你们有在家DIY过power tracker的吗？能不能在这里分享下你们的心得？

更新1：power tracker
power tracker是用来稳定solar panel 的电流flow through 给予电池能有稳定的充电效果

在网上找到很多power tracker做法。。。很多都是非常复杂

http://microship.com/microship/techinfo/microshipnet/ppt.html

http://www.timnolan.com/uploads/Arduino%20Solar/Peak%20Power%20Tracking%20article.pdf

http://ece.wpi.edu/analog/mqps/SolarMQP.pdf

http://homepower.com/files/webextras/NolanPPT102-94.pdf

找到最简单的就是这个，不过会不会很浪费，因为电磁的充电率是在于current的flow有多块。因为下面那个link是直接把多余的current给卸掉去ground...所以我觉得不大妥当，也许我这个观点错了吧...希望各位指点 （更新2）

http://www.timnolan.com/index.php?page=arduino-ppt-solar-charger

我有个DIY,不懂会不会适合以下主要目的
-巩固voltage质，无论solar panel出来的power有多大，我还是留在12volt。。。不会改变volt质
-增加current流量 v =IR 所以，我把RESISTANCE给constant了，最后只有current了
-随意适应power of solar panel的大小因为阳光一直变，所以电流也会一直变

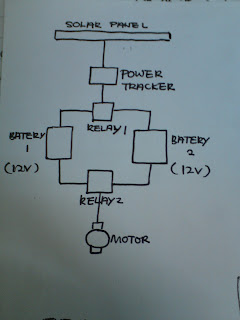

我大概的意识图如此

当solar panel 把电转了下去，不过我们知道光的density是不稳定的。。。power质会一直变，我要constant voltage

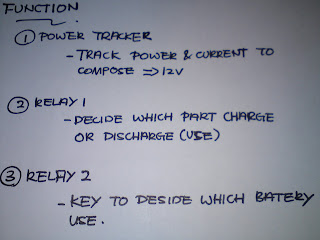

所以，power tracker的主要作用在这里

然后，理论上来说，solar pannel 出来的电流有current 和voltage
所以，加起来变成power
power与voltage current和resistance 的关系图(意思是那个formula)

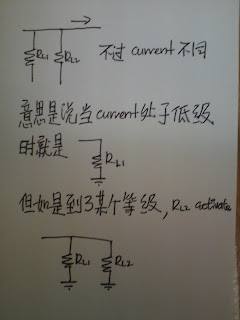

然后重点来了，这个是我大胆的尝试，我想用regulator的theory来弄(regulator的意思是有个comparator来比较那个时候volt大volt小)



这段话是说明上述图片的
typically来说，regulator的构图好象这样
因为resistance是constant了，所以current将会变成variable
之后，我只要把voltage搞好，让一定的current flow through就可以了
不过，事实不是如此，因为太阳的光太大，会很容易造成over flow..所以我的bjt会很容易坏
然后，我加了shunt component在后面好让一定的current能够泄掉
之后，我点子来了，就是卸掉的current岂不是很浪费？所以我想改装








最后，就达到了第一目标！
voltage constance，current可以高可以低，因为parallel,最后flow through的current好像沟渠水flow进去电磁了。。之后搞定了这个。。。我像再把这个分成8个grade好让current不会弄坏transistor

哪位电子高手能够出来为小弟指点迷津？？？？！！！！
总感觉还有更好的方法作，就是想不出来

真的希望各位大大能帮我这次忙。。。
因为，我发贴遇到的问题是
1。这个是好，不过transistor的寿命不长
2。如果用太多transistor就会弄到更多有用的current delay掉了
3。如果用ic,那么要create一个comparator theory的circuit,然后比如说 pic 就会convert了current...达不到第一个要求，就是节省current流失
4。再来，如果使用这个的话,就要做几个试验（已经作了）。。就是solar panel电流的graph,transistor的datasheet...然后power tracker的温度，因为这个和resistance会不会焦有关。。。

最后，我发这个贴了，实在没办法。。。哈哈。拜托了！！

patriklee90

各位大大，你们有在家DIY过power tracker的吗？能不能在这里分享下你们的心得？

在网上找到很多power tr ...
patriklee90 发表于 14-4-2011 01:06 AM

    pic版主！能帮下忙吗？
你帮了我这轮之后我就把在过年前做好了的那个transfer图po上来^^（因为一直忙这个，整个solar car从外部到内部做到傻）

pic

pic版主！能帮下忙吗？
patriklee90 发表于 14-4-2011 01:20 AM

还没有仔细看。。。
先问基本的问题
1. 什么Solar Panel？V？， W？
2. 是什么电池？类型？ V？, AH？

patriklee90

还没有仔细看。。。
先问基本的问题
1. 什么Solar Panel？V？， W？
2. 是什么电池？类型？ V？, AH？
pic 发表于 14-4-2011 11:54 AM

    solar panel不在我身边，所以忘记英文名字了。。迟点拍照Po上来

对了，要做电池的graph!你提醒我了！电池和solar panel的report现在不在我身边,朋友拿去file+ing了..

因为solar panel的graph很奇怪，需要在再开帖子问清楚，具体不能说明（毕竟report不在我身边），不过watt的数质变得很厉害


只能和你说电池罢了，因为是我买的^^
我买了motor车里面黑色的电池12volt, 3AH...
迟点再把照片放上来，一粒要25块=="

patriklee90

还没有仔细看。。。
先问基本的问题
1. 什么Solar Panel？V？， W？
2. 是什么电池？类型？ V？, AH？
pic 发表于 14-4-2011 11:54 AM

    graph report出来了!我的电池要退货liao...因为3AH根本达不到标准速度，要升级为12v, 10AH才能

pic

老实说，看了好几遍，可是还是不知道你要什么。。
猜想你是要做太阳能充电器？ 然后还是给什么用的？

你好像把问题拆出来问。。
可以的话， 请按照版规, 耐心清楚的写出, 不要你什么graph 或什么的， 只要你能不跳过的， 讲清楚以下的就不错了。。

i. 你要想做什么？ 你的应用是什么？
ii. 你想要拿到什么效果
iii. 你做了什么
iv. 你遇到了什么问题。
v. 有电路图吗？
vi. 有照片/图片补充吗？
vii. 有电路图吗？
viii. 你google 了吗？ 你的搜索关键字是什么？
ix. 有照片证明你做的东西吗？还是只是概念性的空谈？
x. 是你自己的问题？ 还是你帮人问的? 请说明。
清清楚楚的。。。能多详细， 就写的多详细, 才会得到有效的回覆。

2. 如果是学生问功课， 请注明你是什么学校， 几年级生，什么major.

如果问题看不懂的话， 一般我不敢乱回答的， 那可能要等其他的网友来帮你解答了。

patriklee90

老实说，看了好几遍，可是还是不知道你要什么。。
猜想你是要做太阳能充电器？ 然后还是给什么用的？

你 ...
pic 发表于 14-4-2011 09:23 PM

    难道我的表达能力这么差吗？

pic

难道我的表达能力这么差吗？
patriklee90 发表于 14-4-2011 09:35 PM

应该是我的理解能力比较差吧。。
既然你也没有打算按版规那样的回答，我恐怕没能帮上你了， 请见谅。
大家都知道当我不明白问题时， 一般选择不回复的。


下面只是给大家参考， 不是针对楼主的问题回复。
其实不知道什么叫power tracker，我一开始的理解是追踪太阳的装置~好像向日葵那样~
后来楼主编辑补充， 那么可能看成是太阳能充电器就容易理解了。

重点是太阳能板的watt， Volt， 和所要用的电池 类型， 容量。
要知道所用的电池的特性， 如何充电。。
SLA 电池， Nimh 电池， Li-ion/li-po  电池， 特性和充电的方法是完全不同。

再来， 就是太阳能电板的输出功率， 是否足以充电？时间的配合？实用性？
这样讲吧。。你用一根蜡烛， 你想要煮沸一锅的水（Kettle， 家用， 本来是要用煤气煮的）， 几乎是不可能。
用小的太阳能板， 不可能充入一个大容量的电池， 所以才会先问楼主是什么电池， 什么太阳能板。

太阳能电池， 电力会有大有小， 有强有弱。。所以， 当要充电的是12V7AH 的SLA电池， 需要一个规格是峰值18V，20W输出的太阳能电池， 才可能输出0.5~1A 的电流， 维持在13.8V 去充那个电池。
18V 20W的太阳能板， 是在没有负载的情况下，输出18V。当有SLA电池为负载时， 电压会被钳在13.8V， 一直到电池充满，电池的电压会上升， 很可能一直到14.5V， 就必须切断充电电源， 避免电池损坏，这时， 也简单的用Shunt regulator 或power zener 电路， 把过多的电力转成热能消耗掉。（我猜楼主又好像不甘愿那个电被浪费， 然后要做一些东西去回收， 问题是， 电池都满了，回收去哪里呢？）

当电压低过13.8V 时， 其实电池是没有在充电的， 或很缓慢。。明白SLA 电池， 就知道要一定的电压， 才能克服电池的化学反应， 把电能换成化学能存储在电池了， 所以为什么要13.8V, 如果是输入固定的12V 的话， 是不可能把12V 的SLA电池充满的。（对了， 一个100%满电的SLA电池， 电压是在12.65V左右）

太阳有强弱， 这时太阳能电板的输出会降低， 这时， 就可能用开关式升压（boost）的原理， 把电压升上去13.8V， 继续维持或对电池充电。问题是， 这是有限制的， 电能是不能被创造的， 你要升压， 你得要有足够的电流去做升压。。（*注）

同理， 当电压过高时， 也可以用开关式降压（buck）的方式去到13.8V。
但是， 是这么简单吗？ 效率如何？ 降压有损耗吗？ 升压的效率又如何？充电的时间是否能接受？
最后又回到， 用适当的太阳能电池， 就配合适当的电池。。。


楼主的应用是什么？ 我们不知道。。也可能是太阳能车？
假设是， 那么， 重量如何？SLA 电池适合吗？ 还是用效能更好， 更轻的Lipo 电池？这个， 我们就不空想去讨论了。
所以， 以后网友发帖， 请配合讲出应用， 要的效果， 不要拆问题问， 因为， 一个案子， 其实有很多方法去解决。讲过n遍了。。不重复了。。呵呵


SLA = Seal Lead Acid


（*注）我曾经说过， 要开发高效的充电器，在电流不足的情况下升压，但如何接去电池（负载）呢？
其实理论上的方法是有一个了，有点复杂，但是到现在还没有去实验。（商业秘密， 这一块我保留就不公布方法了。）


参考： 2007 年写关于太阳能的文章
http://cblog.cari.com.my/html/32/53232-80473.html

2006年安装在我家屋顶上的18V, 10W x2 太阳能电板

sunyat99

回复 1# patriklee90

大哥，　你可以告诉我们你要ｒｅｇｕｌａｔｅ　的ｏｕｔｐｕｔ　ｖｏｌｔａｇｅ吗？？？还有你的ｉｎｐｕｔ　ｖｏｌｔａｇｅ是什么？？？你那个就是　ｒｅｇｕｌａｔｏｒ．．．ｔ１　ａｎｄ　ｔ２本身就构成一个negative feedback....這样才可以regulate output.... 注意当你决定要用linear mode 的时候。。。你本身大量的power 将会dissipated 在你那颗Rin上面。。。。你搞那么多。。。就是为了省些　Ｗ。。。可是你要知道这个跟你的Rin power waste是不是same scale...又更好的方式。。。就是用buck/boost converter....这个如果做得好。。efficiency可以高达〉９０％。。。。不过还是要看你overall power spec....
