如何加強 FM 收音机天线?
[复制链接]
|
|
|
本帖最后由 ivljoe 于 14-12-2011 09:48 AM 编辑
1. 你要想做什么？ 你的应用是什么？答: 室內收音机收訊不良, 想加強天缐的收訊能力.
2. 你想要拿到什么效果? 答 : 加強天缐的收訊能力, 可以清楚收到一般的電台.
3. 你做了什么? 答：照電视天缐的网页教學做了一个天缐．
4. 你遇到了什么问题? 答:收訊沒有改善...
5. 有电路图吗？答:沒有
6. 有照片/图片补充吗？答：沒有自己的照片，但跟教學网页的一样.
7. 你住的地区在哪里？ 如要买东西可能同区域的朋友能给予建议。答：新山
8. 你google 了吗？如有，搜索关键字是什么？答 : 有google了, 关鍵字是"FM天缐"
以下為參考的网页: http://www.mobile01.com/topicdetail.php?f=496&t=99913&p=1
我做了一个接去電視机, 果然有訊号.
如果我以 上列 公式 帶入 FM 廣播的 頻率(88~107 MHz) 來算
取FM廣播 最高頻率107MHz 最低頻率88MHz 中間值97.5MHz
如上式: ( 300000/97.5MHz ) X 1.1 X ( 0.96/4 )= 812.461...mm = 約 81cm
可是收音机的訊号沒有改善, 請问那裡出错了?
======================================
楼主， 我帮你上了图， 看帖的网友会比较清楚， 希望你不介意。 PIC
正面
反面
 |
|
|
|
|
|
|
|
|
|
|
|
发表于 24-12-2010 08:56 AM
|
显示全部楼层
图看不到。
养成一个习惯， 如果是转帖的， 永远记得要放出本来的链接。
如果是论坛看到的， 可以去问那里的作者。
你怎么知道没有訊号？怎样证明？怎样接？
请看版规， 按版规的指南把问题引导写出， 写清楚吧。。。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 28-12-2010 10:35 PM
|
显示全部楼层
电视机的天线应该使用coaxial cable。要接收和放映电视频率不是这么简单的，谁染目前一般cathod ray tube 的电视机已经开始淘汰了，但要掌握当中的技术还真不容易！ |
|
|
|
|
|
|
|
|
|
|
|
发表于 31-12-2010 08:58 PM
|
显示全部楼层
網上找到一个diy電視机天线的贴, 有沒有辨法改成收音机的?
兩个陵形边长各12.6cm
中间接法, 黑 ...
ivljoe 发表于 23-12-2010 10:29 AM
base on the theory of the electronic communication
你需要一个demodulator,而那个demodulator是filter 特定的channel...filter 越accurate越清楚。。
不过你如果要问加强。。。长度是不管事的。他只能收录一部分的frequency而已。。而如果要加长也可以。。。加大resistance就可以了。
因为fm主要看你附近有没有高山或者鸟类。。。如果有还是很多那个。帮不到你了，除非你破了山.还可以考虑 |
|
|
|
|
|
|
|
|
|
|
|
楼主 |
发表于 7-1-2011 10:17 AM
|
显示全部楼层
回复 2# pic
已把问题方式改了, 这样会不会比较清楚？

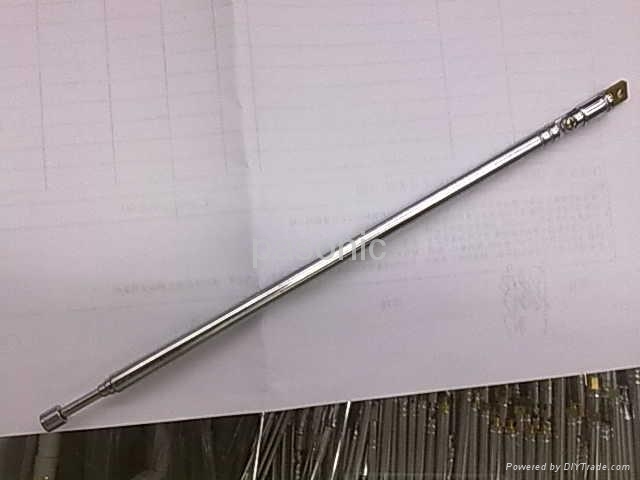

收音机的天缐像这种兩節的， 可以拉出来及收进去的.
 |
|
|
|
|
|
|
|
|
|
|
|
发表于 9-1-2011 11:41 PM
|
显示全部楼层
本帖最后由 pic 于 10-1-2011 12:28 AM 编辑
回复 pic
已把问题方式改了, 这样会不会比较清楚？
收音机的天缐像这种兩節的， 可以拉出来 ...
ivljoe 发表于 7-1-2011 10:17 AM
你做什么尺寸的？ 按电视频道的频率做的？
如果我以 上列 公式 帶入 FM 廣播的 頻率(88~107 MHz) 來算
取FM廣播 最高頻率107MHz 最低頻率88MHz 中間值97.5MHz
如上式: ( 300000/97.5MHz ) X 1.1 X ( 0.96/4 )= 812.461...mm = 約 81cm
可是收音机的訊号沒有改善, 請问那裡出错了?
1. 请问， 是什么收音机？
2. 你用什么引线？怎样接？ 怎样把两条引线接去收音机？
3. 可以放图看你做的天线吗？
4. 你做的这种天线， 是方向性的， 调整方向， 还有调整高度。
5. 你的地区很弱？ 在户外接收有问题吗？
要改善接收信号， 天线的高度要够高， 必要时天线架在户外。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 10-1-2011 12:19 AM
|
显示全部楼层
base on the theory of the electronic communication
你需要一个demodulator,而那个demodulator是filter 特定的channel...filter 越accurate越清楚。。
patriklee90 发表于 31-12-2010 08:58 PM
楼主DIY的是1/4 波长的Double Quad 天线，是不需要什么“filter”。
或你可以更精确的讲明， 你所谓的“filter”是什么吗？
不过你如果要问加强。。。长度是不管事的。他只能收录一部分的frequency而已。。而如果要加长也可以。。。加大resistance就可以了。
什么是“要加长也可以。。。加大resistance就可以了”？
请问是加什么resistance？
可以图解吗？
因为fm主要看你附近有没有高山或者鸟类。。。如果有还是很多那个。
请问FM 广播和“鸟类”如何发生关系？ 什么原理？ |
|
|
|
|
|
|
|
|
|
|
|
发表于 10-1-2011 11:28 AM
|
显示全部楼层
楼主DIY的是1/4 波长的Double Quad 天线，是不需要什么“filter”。
或你可以更精确的讲明， 你所谓的“ ...
pic 发表于 10-1-2011 12:19 AM
楼主DIY的是1/4 波长的Double Quad 天线，是不需要什么“filter”。
或你可以更精确的讲明， 你所谓的“filter”是什么吗？
filter就是在demodulator里面的过滤器。每FM radio都有特定的range,而这个range就是radio接收的VHF，也叫spectrum.FM本身不会分解成一个个电台channel的。。我们之所以会听到不同channel是因为我们的radio mechine 本身分解成一段段电台，那个做法我们叫做demodulation...demodulate的东西叫做demodulator..而demodulator分出来的电台我们会听到有好有坏是吗？是因为demodulator里面的filter分的range很大。我们说的filter也可以说是一种“operational amplifier”...differentor or integreator.
加长天线也是一种办法，我建议的方法比较属于根本哪方面的
什么是“要加长也可以。。。加大resistance就可以了”？
请问是加什么resistance？
可以图解吗？
如果要加长。那个signal被天线接收到了之后必须要有足够的voltage打进去。如果signal range太多voltage太小的话。。demodulator根没有足够清楚的signal分解为电台。所以有时候你会发觉还是会听不到或者会洒洒声。。如果要知道resistance在哪里。留意下你天线接在哪里。resistance要加多少就要看你的天线的种类。有formula给你算的
请问FM 广播和“鸟类”如何发生关系？ 什么原理？
因为FM广播是space wave transmission type(between transmitter and receiver).他的wave是horizontally的，还有很容易被阻碍。所以，高山鸟类飞机下雨烟雾炸弹ufo孙悟空...等等在天上飞的东东都会让你的fm传送不到你那里（被折回了）。我们的astro也用同样的原理操作，that why u cannot watch astro on raining day |
|
|
|
|
|
|
|
|
|
|
|
发表于 11-1-2011 12:20 AM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 11-1-2011 12:20 AM
|
显示全部楼层
我相信我已经很小心的向你求证了，应该没有误解你的意思， 我没有想到， “原来外接一个外接的 ...
pic 发表于 11-1-2011 12:16 AM
你误会我的意思了。。哈哈。也许我说得太模糊了。horizontal transmission type是wave 的传播种类
 |
|
|
|
|
|
|
|
|
|
|
|
发表于 11-1-2011 12:25 AM
|
显示全部楼层
本帖最后由 patriklee90 于 11-1-2011 12:37 AM 编辑
我相信我已经很小心的向你求证了，应该没有误解你的意思， 我没有想到， “原来外接一个外接的 ...
pic 发表于 11-1-2011 12:20 AM
stro 是使用KU band， 是12~18Ghz 的微波。
把Astro 的KU band 和电台的VHF 做比较， 根本是两码事。
如何证明? 当你的Astro 因为雨天被干扰无信号时， 请问你的收音机广播， 电视广播是否也受到干扰？
如果没有， 试问区区的鸟类（不是电导体的鸟）如何能阻隔/反射 FM 的VHF 电波？
天上的飞机的飞行高度，是不是又刚好在发射电台和你的收音机正中间？而且都不移动？
当有网友发表不正确的言论， 有认知的网友应该加以说明补充，以免误导正在阅读的网友。
注：我是业余无线电爱好者， 对无线电接收，电波的种类， 电波的特性， 天线的制作， 还有对FM接收机的原理等等， 都有一定的认识和理解，并且部分都有亲身实验过。
现在等楼主回答我的几个关键的问题， 才能建议他， 在理解问题/情况之前，我一般不会回复 。
astro的叫做microwave。你可以去google找microwave transmission type...种类也不外于三种。。。space, ground, and sky...而天线的样式只不过是他的设计反射出来的效果。咳。。。哈哈。我看算了....我解释的能力太差劲了！！！！也许星期六的时候在来和你讨论
|
|
|
|
|
|
|
|
|
|
|
|
发表于 12-1-2011 07:13 PM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 12-1-2011 09:20 PM
|
显示全部楼层
借LZ的帖一下
在马来西亚有哪些RADIO有RDS(Radio Data System)? |
|
|
|
|
|
|
|
|
|
|
|
发表于 13-1-2011 06:35 PM
|
显示全部楼层
从图看来楼主的是monopole antenna
试下改成下面那样的pattern，看起来好奇怪
你得到的长度应该不会 ...
8两金 发表于 12-1-2011 07:13 PM
其实不是， 是Quad Antenna。 他上面的链接有比较清楚的介绍， 你可以先看看再建议。
monopole antenna， 也是很简单的1/4波的天线， 重点是下面的Ground Plane。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 13-1-2011 07:17 PM
|
显示全部楼层
借LZ的帖一下
在马来西亚有哪些RADIO有RDS(Radio Data System)?
dicfaiwoon 发表于 12-1-2011 09:20 PM
嗯。。请问你是要做什么用途？ 你的应用是什么？
你是要接收RDS， 还是要发射？还是要解码？
如果没有错， 一些车载收音机，有些含RDS了。。
好像你听广播 MY FM， 你的车收音机出那个电台的名字。
如果你是单纯要买那种收音机， 不是车用的， 可能去电器行问问看？
如果是车用的， 你应该去Car Accessories 哪里买吧。。
或去
影音器材分区
http://cforum3.cari.com.my/forumdisplay.php?fid=287
或问问那边的网友，他们也许会知道。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 13-12-2011 09:30 PM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 13-12-2011 10:53 PM
|
显示全部楼层
不错
谢谢分享.gif) |
|
|
|
|
|
|
|
|
|
|
|
发表于 14-12-2011 01:01 AM
|
显示全部楼层
感谢分享  |
|
|
|
|
|
|
|
|
|
|
|
