请教如何安装Novaris防雷器

hcting72

我是门外汉，对于“电”的东西懂得很少。

在这里要请教版主指示。我要请教的是如何安装防雷器及有关防雷方面的问题。

问题一、我家是排屋，2排并列的排屋在斜坡处，数我家的地势最低，这是否导致我家时常被雷公光顾？

我家曾数次被雷击，损失惨重。雷公不止打坏我的ELCB、MCB等，而且还透过电话线、电视天线，打坏了我家的   PC,Modem,TV,Ceiling Fan,等等。

我为了防雷，先从电流开始着手，买了一个产品，品牌、型号如下：

Novaris SDD1-100-275-A SURGE DIVERTER

我不想找人安装，主要是我认为一般电工对于防雷一知半解，而要聘请代理商的专家安装员费用需RM300，非常昂贵。

在此我附上图片及安装说明：

我要安装的地点是：

请大家帮忙。

另外，我想请教的是，NOVARIS的型号Novaris SDD1-100-275-A SURGE DIVERTER, 它的1是代表single phase。我的疑问是，100代表什么？（因为它其它的型号有50和25的），而275又是代表什么？这个防雷器适合马来西亚使用吗？我有买错东西吗？

详见以下网址： http://www.novaris.com.au/Surge-Diverters/DINsafe_-_SDD1_surge.shtml

谢谢大家，期待有心人拔刀相助！

ykhkay10

我是门外汉，对于“电”的东西懂得很少。在这里要请教版主指示。我要请教的是如何安装防雷器及有关防雷方面 ...
hcting72 发表于 20-9-2010 07:45 AM

    如图安装就可以了。但是你的distribution box已经满了。SDD1-100-275-A, Single Phase 100kA 275Vac with external Alarm connection. 这是它的Datasheet 讲的。建议找电工安装，要注意安全！

hcting72

回复 2# ykhkay10


    朋友，你的回复，对我来说，好象讲了等于没讲。“如图安装就可以”，说得倒是很轻松。

    就是因为我的DB密密麻麻，所以我才要请教专家如何下手，电线要怎么接，需要什么材料。

    都告诉你电工不熟悉这些东西了……

    我在呼唤版主PIC。Prof Dr. PIC, Please come and help!

ykhkay10

回复  ykhkay10


    朋友，你的回复，对我来说，好象讲了等于没讲。“如图安装就可以”，说得倒是很轻 ...
hcting72 发表于 21-9-2010 06:20 PM

第一，对不起。
第二，旧的地方满了，放不下。
第三，电工，帮你弄一个大的distribution box。（贵在这里）
第四，安装Novaris，接电线。（电工不会接 Live Neutral Earth, 不是吧？)
第五，测试，试用。
第六，被你再骂一次。：）

hcting72

回复 4# ykhkay10




第一，对不起。

你无须说对不起，因为我要再骂你一次

第二，旧的地方满了，放不下。

你可以建议我装在旁边。

第三，电工，帮你弄一个大的distribution box。（贵在这里）

你大概没有注意到我原来的这个是Conceal的吧。

第四，安装Novaris，接电线。（电工不会接 Live Neutral Earth, 不是吧？)

你以为安装这种防雷器有这么简单吗？看来你低估了安装的谨慎度！

让我考一考你，是安装在RCB之后呢？还是MCB之前，或MCB之后？

第五，测试，试用。

要怎么试用？如何试用？邮寄一张邀请卡给雷公雷婆？

第六，被你再骂一次。：）

当着是讨论吧，不要认为我骂你，我是教书的，所以语气每每像是在和学生讲话，抱歉！

ykhkay10

《《弄一个大的distribution box》》
建议了，没被接受。

《《原来的这个是Conceal的》》
那么好？我的是凸上来的。那建议右边开大Conceal的洞。

《《让我考一考你，是安装在RCB之后呢？还是MCB之前，或MCB之后？》》
答案在说明书。3 Installation
Main incoming MCB 后，RCD/ELCB/RCB 前。

《《安装的谨慎度！》》
不要接错电线。

《《要怎么试用？如何试用？》》
On RCD/ELCB/RCB， On Main MCB。 有电吗？（开灯看看，灯亮了，有电）。这样而已。

《《邮寄一张邀请卡给雷公雷婆》》
如果可以，那就好了。所有的防雷器都没有得Test 的。霹雷劈中没事，产品棒咯。不然就给人XYZ。但是他也拿了你钱了。你这个有包保险吗？

另外，避雷针在排屋应该是有的吧？有可能失效了。

hcting72

回复 6# ykhkay10




朋友：感谢你的回复。

我多半不会扩大我的“电箱”。你家的是怎样的？可否拍照分享？

    安装在Main incoming MCB 后，RCD/ELCB/RCB 前。可否请你根据我的D.Box的照片，给我画个电线的分布图？
我这个产品是世界上数一数二的防雷产品。当今世上，Furse 与 Novaris乃是首屈一指的！无论如何，这个产品不如BELKIN，没有包保险。

    另外，排屋一般不会有避雷针，只有地线。

ASB

方法一：
off掉你的ELCB，用test pen查看ELCB的上下端，看哪一端有电。（example:ELCB上端有电，下端没电）
再off掉你的Main Incoming,查看ELCB上端，应该也没电了。
那么，Main incoming MCB 后，ELCB 前，就是ELCB的上端。

方法二：
off掉Main incoming MCB，用test pen查看Main incoming MCB上下端，其中一端是没电的（ELCB的上下端应该也没电了）。
那么，Main incoming MCB 后，ELCB 前，就是Main incoming MCB的没电的那一端。

L和N接去Main incoming MCB 后，ELCB 前，earth 接去左上角很多绿线的铜条。

ykhkay10

回复 8# ASB

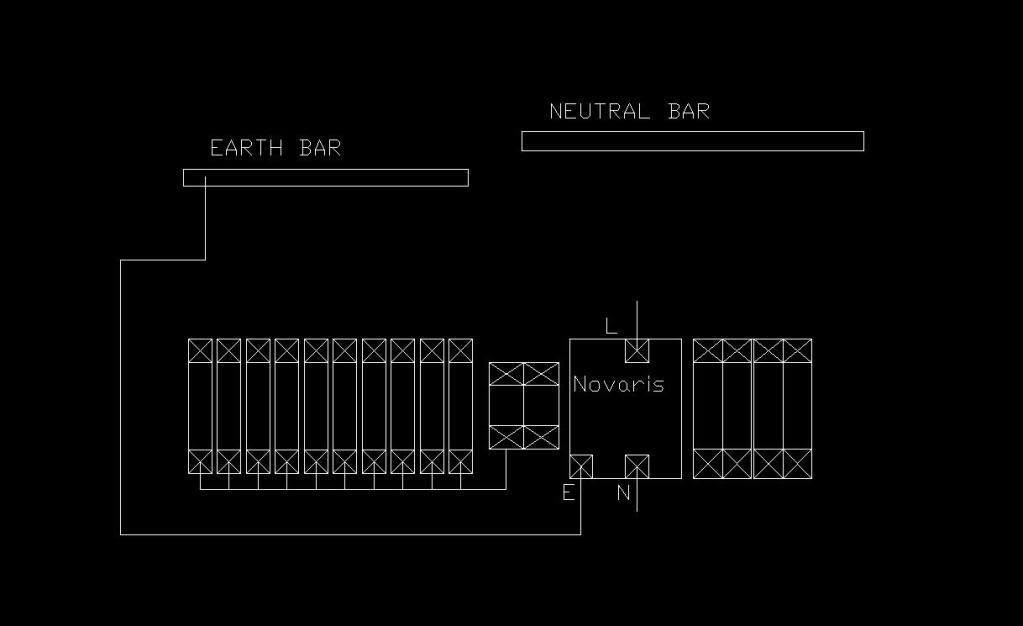

8# 太好了，发个图。一边讨论。请照8#的方法找出正确的L N。

hcting72

回复 8# ASB


    朋友：感谢您热心的提供非常专业并宝贵的意见。您的教导让我终于懂得如何判断正确的安装位置。

    我之前曾经致电给NOVARIS马来西亚的经销商，对方的技术人员告诉我，安装在ELCB之前、main incoming之后，主要是为了避免不寻常的tripping。

    若这颗避雷器安装在ELCB/RCB之后，就会导致不寻常的“跳电”，是否这以为着：当有不寻常的电流过来时，这颗东西就会将高电流导向earth，而导致ELCB trip？

    感谢您的赐教！

hcting72

回复 9# ykhkay10


    朋友：一图胜千言。根据您所画出来的图，可以判断您并非泛泛之辈。

    现在我们安装的位置确认了 （虽然实际上我将安装在D.BOX的外面）

    有一点我必须跟您说，您必须将Earth的电线改一改，根据最靠近避雷器的位置绕过去。为什么我要这样子呢？因为根据安装避雷器的要求，电线必须是越短越好，否则这个避雷器将高电流导向地线的功能就会大大减弱，那么它就会让更多的大电流通过它的把关，而这些通过的“大电流”，将损坏我们的电器，或是损坏电器内部的零件，使其寿命减短。

    另外我希望您能够根据楼上朋友所提供的专业意见，将LIVE & NEUTRAL给画出来，这样就会比较具体了。

    在这里还有2个疑问：

    (i) 从你们的分析中，我判断：安装只需要三条电线，需要多厚多大的电线？若是电线的头部（铜线）过于大，可否用cable lug把它束紧？然后才插进MCB的洞口？（这是因为MCB本来就已经有电线在里面了，现在加多一条，可以容纳吗？）还有电线应该很少有店家是散散卖的吧？伤脑筋。

    (ii) 若根据你们所提供/判断的安装位置，若是将来这个避雷器坏了，在我没有把它拆下来的情况，或是没有更换，那么我家的电流是否还可以正常操作？

    谢谢您宝贵的时间与专业的答复！

ykhkay10

回复 11# hcting72


    有一点我必须跟您说，您必须将Earth的电线改一改，根据最靠近避雷器的位置绕过去。为什么我要这样子呢？因为根据安装避雷器的要求，电线必须是越短越好，否则这个避雷器将高电流导向地线的功能就会大大减弱，那么它就会让更多的大电流通过它的把关，而这些通过的“大电流”，将损坏我们的电器，或是损坏电器内部的零件，使其寿命减短。
我同意， 但是图还是以清楚为主。（画图原则）


另外我希望您能够根据楼上朋友所提供的专业意见，将LIVE & NEUTRAL给画出来，这样就会比较具体了。
可以，不过ASB的不只是专业意见。它的意思是要找出你的DBox的Wiring来。（因为照片看不到电线完整的去向）通过他的方法，可以找出你现在的Wiring Connection来。所以LIVE & NEUTRAL我不能乱画。要确定了才能画。


从你们的分析中，我判断：安装只需要三条电线，需要多厚多大的电线？
说明书 3.5 讲 at least 10mm平方


若是电线的头部（铜线）过于大，可否用cable lug把它束紧？
可以。


然后才插进MCB的洞口？（这是因为MCB本来就已经有电线在里面了，现在加多一条，可以容纳吗？）
对，应该可容纳。


若根据你们所提供/判断的安装位置，若是将来这个避雷器坏了，在我没有把它拆下来的情况，或是没有更换，那么我家的电流是否还可以正常操作？
猜想应该是，最好是跟NOVARIS确定。

还有电线应该很少有店家是散散卖的吧？伤脑筋。
问多几家，可能有些店有呢。

顺便代答
若这颗避雷器安装在ELCB/RCB之后，就会导致不寻常的“跳电”，是否这以为着：当有不寻常的电流过来时，这颗东西就会将高电流导向earth，而导致ELCB trip？
因为有经过ELCB/RCB，电从E跑掉。“跳电”就会发生。

hcting72

回复 12# ykhkay10


    拍多一张照片，角度由上至下：（由下至上，拍不到）






hcting72

朋友：
图片说明
图片2：右起，第1条黑色（N）、第2条红色（L），这2条是从外面来的。

青色地线，左上角第1条。

这样的话，是否有把握确定位置了呢？谢谢！

ykhkay10

朋友：
图片说明
图片2：右起，第1条黑色（N）、第2条红色（L），这2条是从外面来的。

青色地线，左上 ...
hcting72 发表于 23-9-2010 07:49 PM

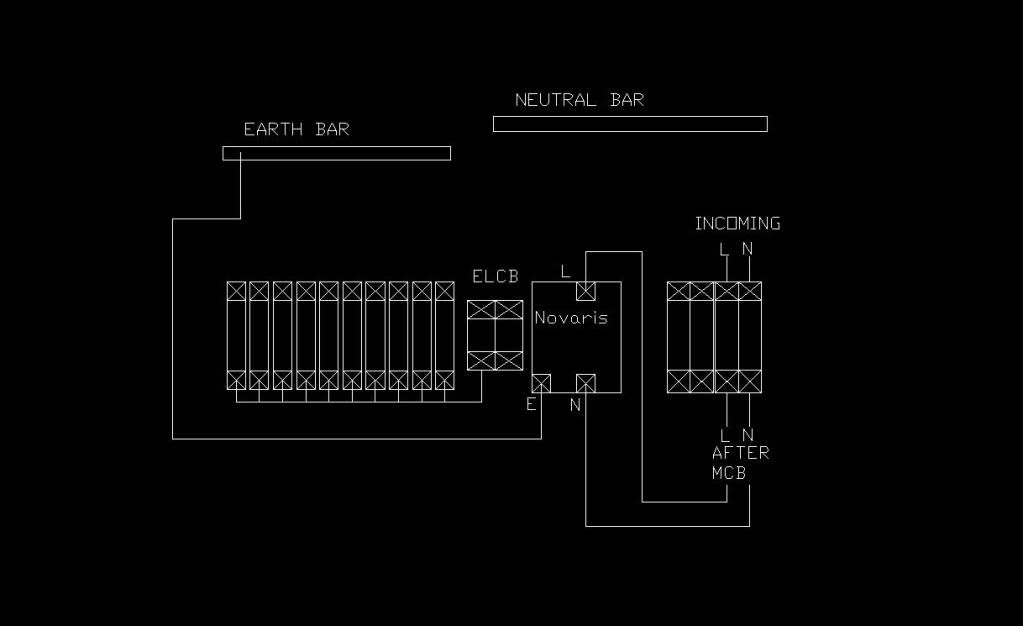

根据你的资料，我画出来了。讨论讨论一下。

hcting72

回复 15# ykhkay10

朋友：您果然是天之骄子，我的贵人。我建议佳礼论坛给您封赐一个“教授”(professor)的衔头，以表扬您对普罗大众的巨大贡献！

在这里还有几个问题请您赐教。

您的图显示衔接NOVARIS的LIVE、NEUTRAL是接在MCB的下端，若是我将LIVE、NEUTRAL接到MCB的上端，直接和外面来的LIVE、NEUTRAL衔接在一起，这样的话，防雷器是否还可以发挥功能？

我发出这样的疑问是因为我参考了另一种防雷器的安装指南，由于我读不明白，可否请您帮个忙。请看以下：（摘录重要部分）

黑色、长方形的是防雷器：这个图和您画的一样，应该是ELCB之前，MCB之后。

这个图我就完全看不懂了，请您帮忙，谢谢！

完整的安装指南可在以下网站下载：

http://www.keison.co.uk/furse/pdf/mains_supplies/m1_installation.pdf

hcting72

回复 15# ykhkay10

    朋友，我还有一个大疑问要向您请教：
    我想请教的是，NOVARIS的型号Novaris SDD1-100-275-A SURGE DIVERTER, 它的1是代表single phase。我的疑问是，100代表什么？（因为它其它的型号有50和25的,什么是Maximum Dsicharge Current?是避雷、导电的数值吗？），而275又是代表什么？这个防雷器适合马来西亚使用吗？我有买错东西吗？谢谢！

kiam06

回复  ykhkay10

    朋友，我还有一个大疑问要向您请教：
    我想请教的是，NOVARIS的型号Novaris SD ...
hcting72 发表于 24-9-2010 08:36 AM

老板用Novaris贵货哦。。。
1是single phase，100是100kA，275是maximum continuous voltage...
这东西的确是适合马来西亚使用的。。。
Discharge Current当然是越高越好。。。

看回你家的DB，

怎么RCD的右边有2个2P的MCB呢？
而且下边还是用2P Comb bar link起来了。。。
是你的incoming 串联两个2P MCB？？

ykhkay10

回复 16# hcting72

朋友：您果然是天之骄子，我的贵人。我建议佳礼论坛给您封赐一个“教授”(professor)的衔头，以表扬您对普罗大众的巨大贡献！
    过奖了，过奖了。肯定会被人坑的。

您的图显示衔接NOVARIS的LIVE、NEUTRAL是接在MCB的下端，若是我将LIVE、NEUTRAL接到MCB的上端，直接和外面来的LIVE、NEUTRAL衔接在一起，这样的话，防雷器是否还可以发挥功能？

能发挥功能。但是要到外面把FUSE拿掉，才能安装。不然你会被電到。

这个图我就完全看不懂了，请您帮忙，谢谢！

这个图是一样的。但是它是三相电源（3 Phase)，前面有Main Isolator，然后再接MCB，才接。原因很简单，当防雷器怀了，关了这个MCB，就能更换了。不用关完所有的。工业用途的电源，有时候不能关。所以这样接。

ykhkay10

回复 18# kiam06

怎么RCD的右边有2个2P的MCB呢？
而且下边还是用2P Comb bar link起来了。。。
是你的incoming 串联两个2P MCB？？

这个要问回Hcting72..

一个40A一个32A。
