老家搬回来的音响系统～～

chiu1009

前两天才去老家搬回这一套本来老爸说要丢掉的音响系统～～
还记得十多年前老爸花了一大笔钱买回来却没用过超过二十次，浪费到爆～
本着我喜欢拾电子垃圾的精神，就直接把这套东西连同一些DVD机，LD机还有Tape机也一起带回家，搬进我的房间中，虽然我对音响一点也不认识。


就是下面这一套～～～


amp 前面～没听过的牌子～


amp 后面，很多接口都不到要连接去那里的。。。。还有为何Front Spearker会有排？

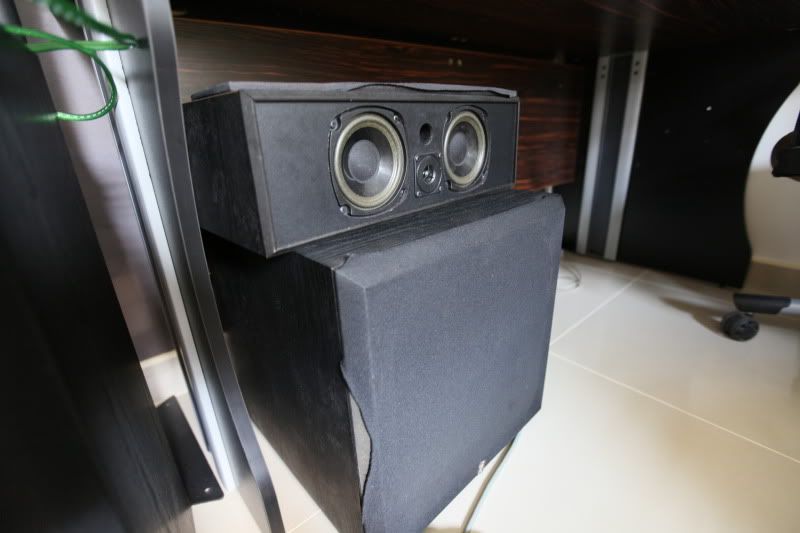

center Speaker 和 那个大方块东东（不知叫什么）网有点脱落了，各位大人知道那里有的修吗？

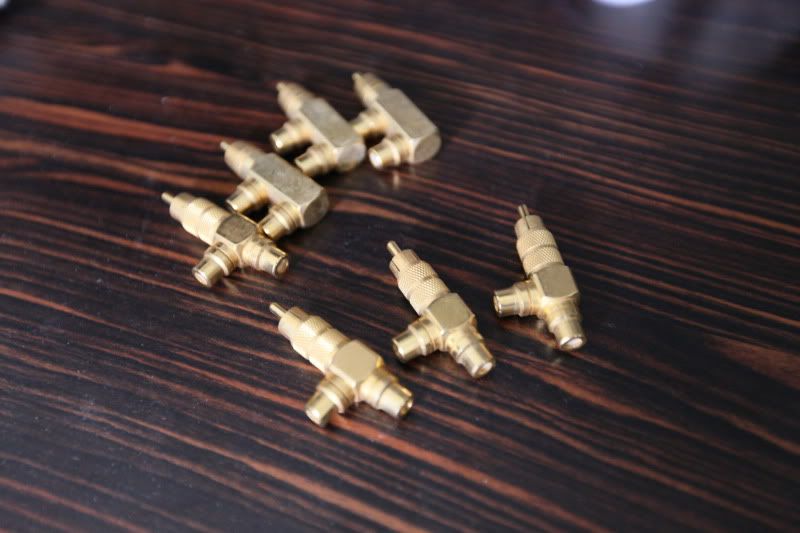

这推东西是什么？我记得拆机的时候全部都是用这些转接头来连接，都是接回去是又不知道要如何接。

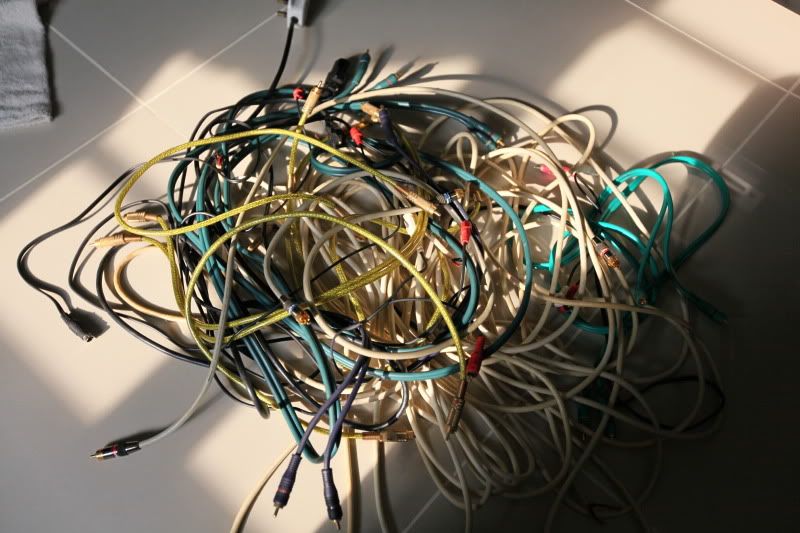

一大堆喇叭线～


然后要尝试过接驳起来开个卡通来试试，Front Speaker 运用正常，可是其余Speaker却没声音。

kenlabs

Harman Kardon是來自美國名牌啦。
最近比較忙﹐過兩天有時間才教你接。

tuatualiap

有些新产品的QUALITY
都没旧东西的那么好！

edwintey

前两天才去老家搬回这一套本来老爸说要丢掉的音响系统～～
还记得十多年前老爸花了一大笔钱买回来却没用过 ...
chiu1009 发表于 14-9-2010 05:18 PM

這是多年以前 Harmon-Kardon AVI-200 AV Amplifier，Power 不算大不過夠用了，這架機但是表現還好過它的其他 Model，因為它沒有 內置收音機，輸出比較少干擾，聲音比較純淨有力，只是它是 Dolby ProLogic 時代的 Amp，要接現今的數碼環繞效果是沒有辦法的，只好加減用咯。

由於沒有數碼輸入接口，所以你只有用紅白線來連接 Players，最多只有 Dolby Pro Logic 效果，不過拿來聽歌就沒有關係。


這種喇叭線應該是最差的一種，不單只是外皮厚、線股少，質地還很差。
接法很簡單，按照指示，Front Speaker 就是指前面左右喇叭，你只需要連接上面的那一排，下面的不要管他，那是 Speaker B，不鼓勵使用，Center Speaker 就是 中置喇叭，以此類推至後置環繞喇叭（左右不分，因為 Dolby ProLogic 的環繞音效是 Mono 的）。


那個大塊頭是 Subwoofer，不過我看不清楚它是有源還是無源的（需要獨立插電就是有源），至於接法我需要你拍一張其背面有關各接口的照片才可以做出比較好的建議。（因為你這架 Amp 是沒有 Subwoofer Pre-out 的，接法有點不同）



這是 一化為二 的轉接頭，多數是用在 Subwoofer 或其他沒有 Stereo Terminal 的地方，我本身不鼓勵使用（這常是商家用來騙錢的玩意）。


這些線就是用來連接你的唱機和 Amp 以及 Amp 和 喇叭 之間的通道。不過大多數都是便宜線，可以用就用，不可以用就換。

如果喇叭都沒有問題，其餘喇叭沒有聲音是因為你沒有按動 Surround Effect，或者 Amp 本身的 Center Speaker 和 Surround Speaker 的輸出音量設定太低。

chiu1009

回复 4# edwintey

版主威武～感谢感谢。
不过之后回家自己试一试，原来真的是没按到Surrond~所以声音不出。
到现在为止就剩下subwoffer还没安装。因为不懂如何连接。

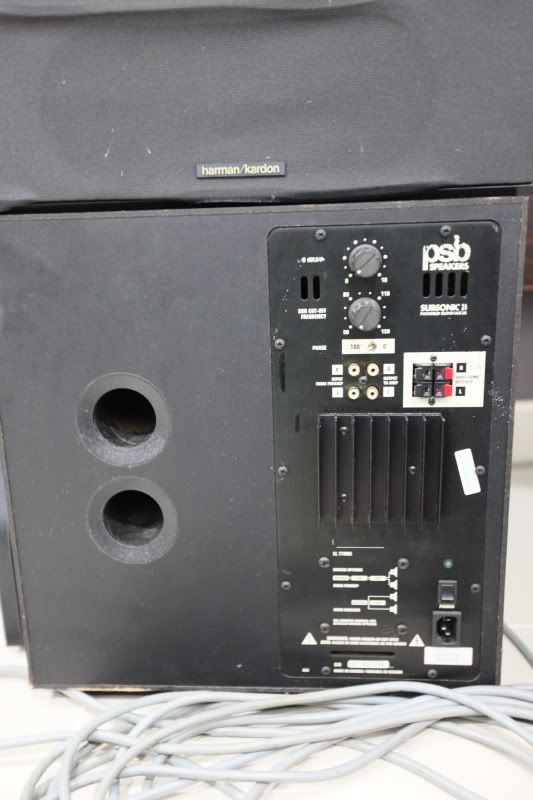

Subwoffer 背后图，这个是需要另外查电源的～

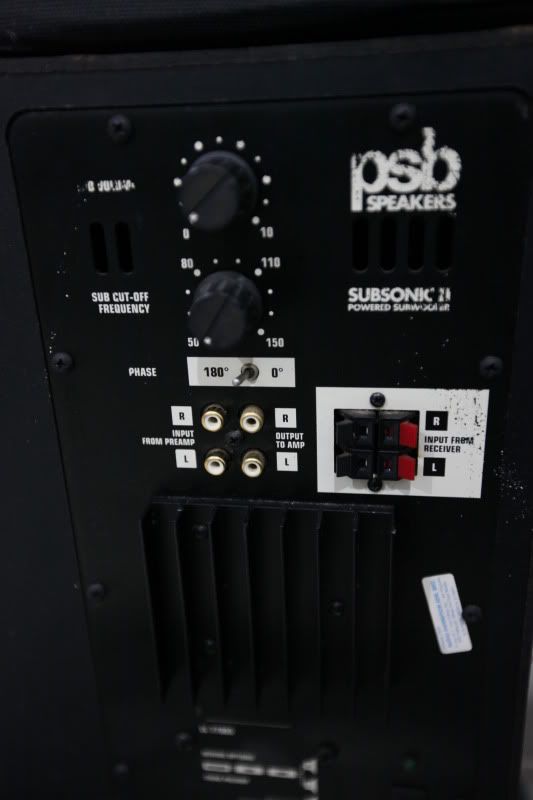

Close Up

asairp

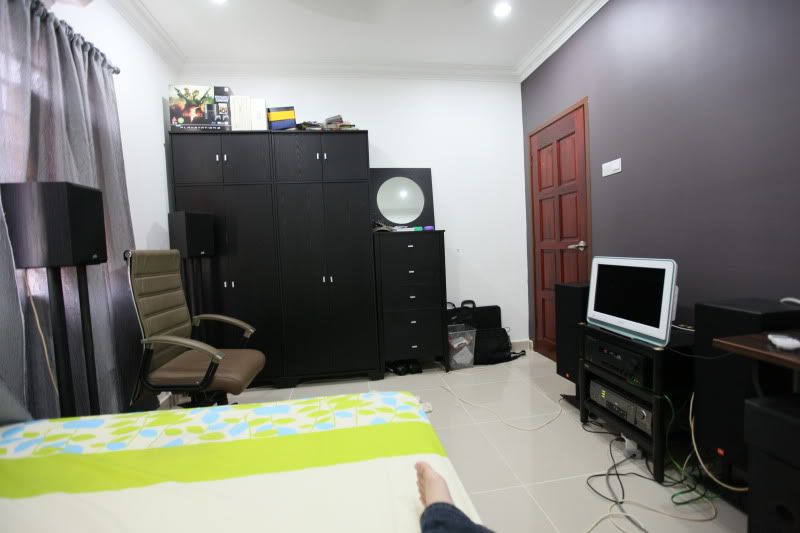

我欣赏你房间的颜色配搭多过你那套音响！哈哈

kenlabs

我欣赏你房间的颜色配搭多过你那套音响！哈哈
asairp 发表于 15-9-2010 01:00 PM

認同﹗搞到我也想替我的寢室換色﹗

chiu1009

颜色只是随便配配罢了，刚好我也是喜欢暗色系列的～～
来吧，高手教我链接下Subwoofer先吧。。

chiu1009

今天自顶一下，请高人指教如何连接sub woofer～～～

kenlabs

今天自顶一下，请高人指教如何连接sub woofer～～～
chiu1009 发表于 24-9-2010 10:55 AM

你的AMP是没有Subwoofer输出的，很经典下！

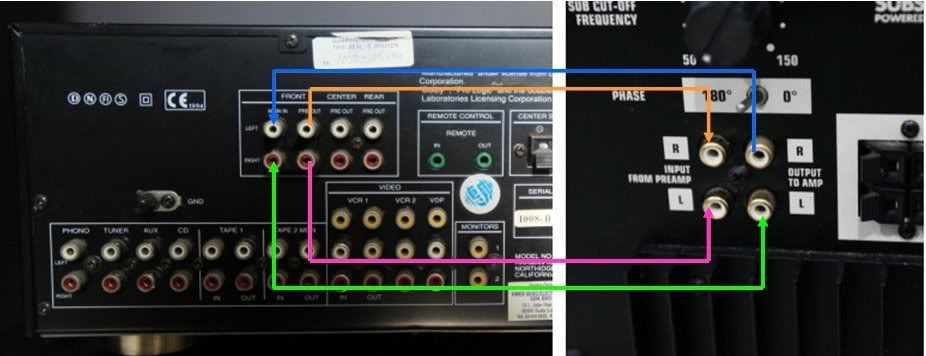

把FRONT的JUMPER拔掉，然后好像以下这样接。( 图片的接线是左右不分的，你只要照图接就不会有问题)
可能会影响FRONT的音质，但是实在没办法了。

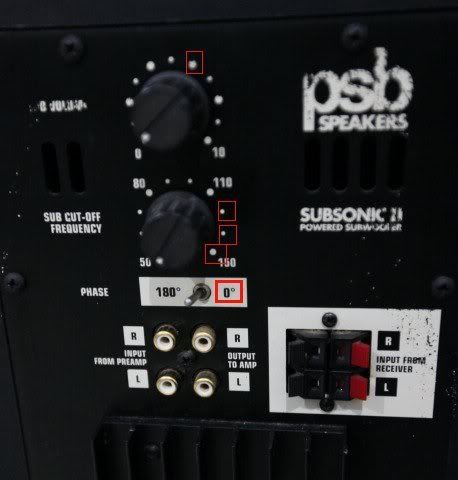

subwoofer的setting如下。
volume/gain = 1点钟左右
sub cut off freq = 110 ~ 150 ( 越靠近150, 低音就越多 )
Phase = 一般都会调去0度

小恋人

哇~好料来的~整套harmon kardon的音响

chiu1009

你的AMP是没有Subwoofer输出的，很经典下！

把FRONT的JUMPER拔掉，然后好像以下这样接。( 图 ...
kenlabs 发表于 24-9-2010 03:51 PM

啊。。。超感谢版主大人的解答。
还要麻烦大人你将图片PS过在解说给我这电子白痴听。。。。
虽然到现在我也还未依照你的图来安装（实在是太忙了）
但也在此谢过。。。。
感谢感谢感谢感谢！

nIchOllAsTee

真希望我老爸也有一套系统拿去丢。。。。

kenlabs

真希望我老爸也有一套系统拿去丢。。。。
nIchOllAsTee 发表于 30-10-2010 02:32 PM

我就没有想要整套那么贪心。只希望我老妈丢一部贵丰或高文后级给我就满足了。
