射频/微波/高速电路设计专区

绝世无双

不懂类似的主题讨论过没有？！


随着世界的步伐，无可否认射频/微波/高速电路设计可说是扮演重要角色。怎么说呢？看看电脑越来越快的处理器、记忆体、显示卡等等的周边硬体，再看看我们的无线通讯、高速宽频，可谓发展得一日千里。

说起射频/微波/高速电路设计，很多人对这又爱又恨。当然这是电子世界里的一部分，但其中的技术含量可以说是非常高的，比如芯片、组件、电路板等等的设计，都需要用到这门知识。从射频/微波的传输线、天线、滤波器、放大器，再到高速电路的信号完整性、阻抗控制...多到数不清啊！

学习，是无止境的。

接下来我会将我所知道的，与大家分享。
当然也希望在这方面的专才，能够指点我的错误，大家可以从中学习。

再续...

sushi-x

我个人是专修无线通讯里的 bandpass modulation，等待楼主的分享。

绝世无双

我个人是专修无线通讯里的 bandpass modulation，等待楼主的分享。
sushi-x 发表于 20-3-2010 12:37 PM

    谢谢捧场。

进度上会有些慢...毕竟从英文翻译去中文需要些时间，而且也要抽空来写一写。

当然你也可以在此分享你的经验。

sushi-x

谢谢捧场。

进度上会有些慢...毕竟从英文翻译去中文需要些时间，而且也要抽空来写一写。
...
绝世无双 发表于 21-3-2010 06:16 PM

我没工作经验，最多只可以纸上谈兵，说说formula而已
楼主开的是电路设计专区，所以我还是乖乖站一边看

canonforest

微波和射频技术小第非常有兴趣，当SIGNAL达到高频，TRANSMISSION LINE 的设计就的计算下去。

fritlizt

回复 1# 绝世无双



期待你的分享。 先加分鼓励鼓励。
我对这些也不在行， 希望能学到一点东西。

PirateOfLove

不懂类似的主题讨论过没有？！


随着世界的步伐，无可否认射频/微波/高速电路设计可说是扮演重要角色。 ...
绝世无双 发表于 20-3-2010 01:03 AM

射频 = Radio frequency?

~Lucifer~

我还是大学生，mojor in tele的，希望楼主能不啬指教我这个还在读大学的后辈，单单是读theory都觉得通讯的知识真的是无穷无尽。

pic

楼主没有后续分享吗？
RF 140Mhz 的电板， 还真的是很难做， 除非不理什么EMI， FCC。

绝世无双

最近很忙，非常不好意思。


再此献上首发-阻抗控制。


传输线的基本原理也不在这里多说，其中几样的重要的项目包括特性阻抗、寄生电容与电感等等的，书中自有分晓。

何谓阻抗控制？就是维持传输线的特性阻抗到一定值，比如50欧姆。
为何阻抗控制？避开阻抗失配所造成的信号与功率损耗。

高速电路比较常见到的有单端信号、差分信号等。翻开我们电脑的主机板、内存条尤其可见。

现在由最基本的微带线说起。实际的有非常多种，这里不多说了。

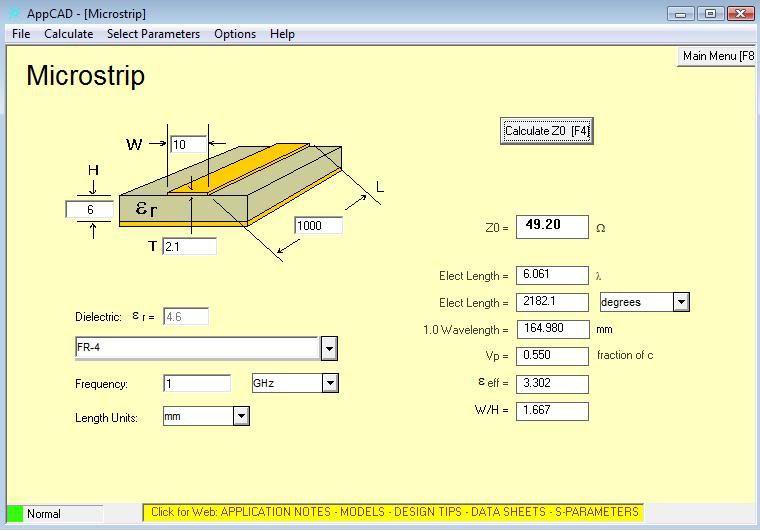

首先要介绍安捷伦的AppCAD，一个非常实用又免费的工具。




























虽然有方程式可以用来计算，但用此工具可以事半功倍。
基本上就是了解基板性质，比如介电常数、损耗因数、导线长度和宽度...
不多说，下载安装了再玩玩看吧！

没有下载连接，请谷歌Agilent AppCAD，很容易找的。

做电路板加上阻抗控制会有额外的收费，而且也好像不便宜。

绝世无双

射频 = Radio frequency?
PirateOfLove 发表于 24-3-2010 11:50 PM

对啊~

我还是大学生，mojor in tele的，希望楼主能不啬指教我这个还在读大学的后辈，单单是读theory都觉得通讯的知 ...
~Lucifer~ 发表于 28-3-2010 01:36 PM

通讯知识真的是无底洞，只要肯去学习，没事会难倒你的。

楼主没有后续分享吗？
RF 140Mhz 的电板， 还真的是很难做， 除非不理什么EMI， FCC。
pic 发表于 2-4-2010 09:24 AM

pic版主驾到，多多包涵~

140MHz还不算太高频，不过最主要还是看电路、应用。
请问版主可以自己测验EMI吗？

pic

140MHz还不算太高频，不过最主要还是看电路、应用。

是， GHz 的更难， 但是14xMhz 我都搞不好了。。应用是在2m 业余频道的无线收发机。

请问版主可以自己测验EMI吗？

不可以， 不知道方法，也没有仪器。
请教我。。谢谢。

绝世无双

回复 12# pic


    140MHz的EMI其实会严重吗？

据我所知通常EMI测试在消声室（anechoic chamber），然后用天线“扫瞄”被测试装置，再看它的频率响应，然后不能违反FCC规格。

由于无法“预知”EMI，所以只能在画电路板的时候，引用一些“拇指定律（rules of thumb）”，就比如避开loop，给予good grounding & Isolation等等的...

pic

回复  pic
140MHz的EMI其实会严重吗？
据我所知通常EMI测试在消声室（anechoic chamber），然后用天线“扫瞄”被测试装置，再看它的频率响应，然后不能违反FCC规格。
绝世无双 发表于 23-4-2010 04:46 PM

是个人的业余制作， EMI 没有很注重， 先不考虑EMI.

由于无法“预知”EMI，所以只能在画电路板的时候，引用一些“拇指定律（rules of thumb）”，就比如避开loop，给予good grounding & Isolation等等的...

因为是业余制作， 开始是用veroboard， 发觉频率非常的不稳， PLL 有时锁到，有时锁不到。
知道是电路板的问题， 有想用双面板来做， 另一面当成是Ground plane 或什么的。
但是ground plane 可能产出寄生电容之类的， 我不确定这方面， 想要学这一些。

在高频， track 是不是越小越好？
如果是发射机的部分， 也希望射频信号可以完全从天线发出，没有在板子上产生太多的损耗。。

绝世无双

是个人的业余制作， EMI 没有很注重， 先不考虑EMI.




因为是业余制作， 开始是用veroboard， 发觉 ...
pic 发表于 27-4-2010 08:45 AM

以140MHz的频率来说，也许Veroboard还可行的。不过如果说高频电路，最好是用双面板，一面拿来做grounding，这样才会有最好的电流回路。

高频，track 是不是越小越好？你是指宽度？

不在乎阻抗控制的话，track的宽度就比较放松。当然也要看有多少电流会经过。
至于track的长度，就越短越好。


*你提到的PLL电路，想请问是应用在频率合成器吗？

fritlizt

回复 15# 绝世无双




不过如果说高频电路，最好是用双面板，一面拿来做grounding，这样才会有最好的电流回路。
这个怎么说呢？想知道怎样做才是最好的电流回路，怎样做算是不好的电流回路。双面板怎么达到这点？
谢谢指点。

~Lucifer~

回复  pic


    140MHz的EMI其实会严重吗？

据我所知通常EMI测试在消声室（anechoic chamber），然 ...
绝世无双 发表于 23-4-2010 04:46 PM

是不是还有根据class a和clas b，conducted or susceptible的分类来决定测试方法？

读了EMI一整个sem，都是theory多多，没有什么practical过，请多多指教。

绝世无双

回复  绝世无双




不过如果说高频电路，最好是用双面板，一面拿来做grounding，这样才会有最好 ...
fritlizt 发表于 27-4-2010 11:51 PM

我说的是current return path。

高频电路中电流的途径是根据最低的阻抗，而给予ground plane能够拿到最小的loop area。低电感，阻抗也跟着小了。

绝世无双

是不是还有根据class a和clas b，conducted or susceptible的分类来决定测试方法？

读了EMI一整个se ...
~Lucifer~ 发表于 29-4-2010 12:35 PM

    对，这个科目想必你也要背书了，呵呵！

在这方面详细的测验我没有经验，因为都是外包让他人去做。所以可能需要这方面的专才来解答你，当然我也很想知道细节。

我所能做的，就只有在电路板设计上做的最好。

chan1314

我说的是current return path。

高频电路中电流的途径是根据最低的阻抗，而给予ground plane能够拿到 ...
绝世无双 发表于 10-5-2010 10:43 AM

track 的model , 有inductance, resistance, 如果是有ground plane, 那么就有capacitance 和 conductance。
长长的track,inductance 就多， 那么变成antenna. 解决方法是弄短track, 或加cap, 或放在中间那层，三文治。

跟着ground plane 走是很重要。
因为characteristic impedance 是sqrt (series impedance / shunt admittance)
那个capacitance 能降低impedance. 但是对高频就不行。变成一个low pass filter. 高频线路要短， 瘦的原因。
如果没有下面刚好没有ground, 那么只好绕路走。 就好像ground plane 是路， 其他是海。 新加坡虽然靠近柔佛， 但是大家都选择走路，不是游泳。

以上言论纯属个人看法， 欢迎讨论和指教。 未经同意，欢迎转载。
