1/100 GN-006/SA Cherudim Gundam Saga

Zeta_皇

Cherudim Gundam SAGA

机体 介绍 和 资料：





[ 本帖最后由 Zeta_皇 于 22-7-2009 02:57 PM 编辑 ]

Zeta_皇

原型机体 - GN-006  Cherudim Gundam -- Conversion --->>> GN006/SA



参考 制作图样（1/144）：



主要制作部位：

头部：
加大感应器， 感觉和ZZ Gundam 的很像



盾（内附感应器）， 比原型一片片的 好看多了


7枪中 最长的一把， 舍去原型的前端， 改成比较像现实中用的枪
主要制作是前端的枪口， 后段用原套件的枪身


7枪中的老二 和 老三， 挂在脚上， 蛮有形的
因为原套件只有一把枪
所以这两把在 制作方面为全自制， 就是COPY 套件的枪 作多2 把



7枪中的老六和七， 挂在腰的裙甲上
这2把枪和枪套 是 沿用 dynames 的
刚好制作dynames torpedo 时没用到， 这里可以派上用场
主要制作的就是哪个 挂板

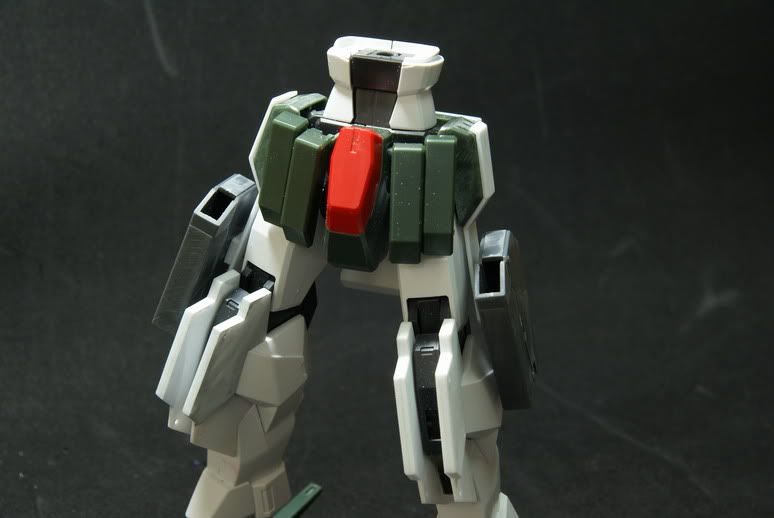

前胸改了很多，增加装甲，更肌肉型
深色部分都要自制
.

后裙甲改了很多， 去掉难看的“尾巴”， 换成平面装甲 好看多了
深色部分都是要制作的部分


[ 本帖最后由 Zeta_皇 于 22-7-2009 04:07 PM 编辑 ]

Zeta_皇

制作(a) - 腿部枪的支撑架 （完成度 90%）

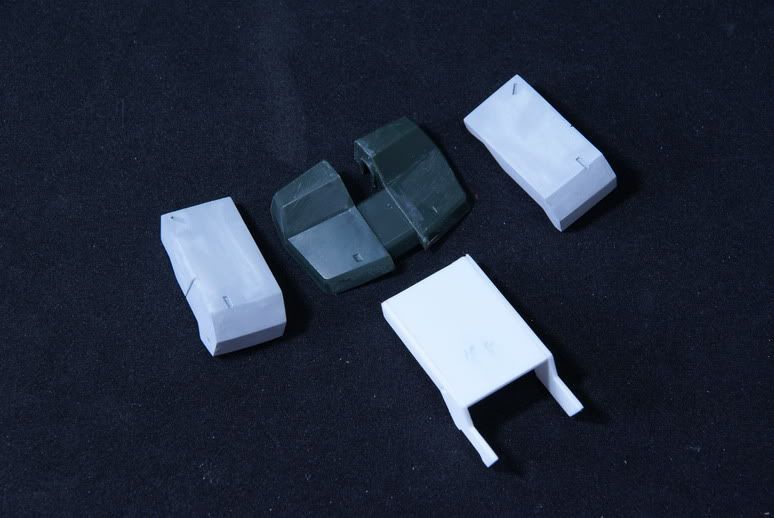

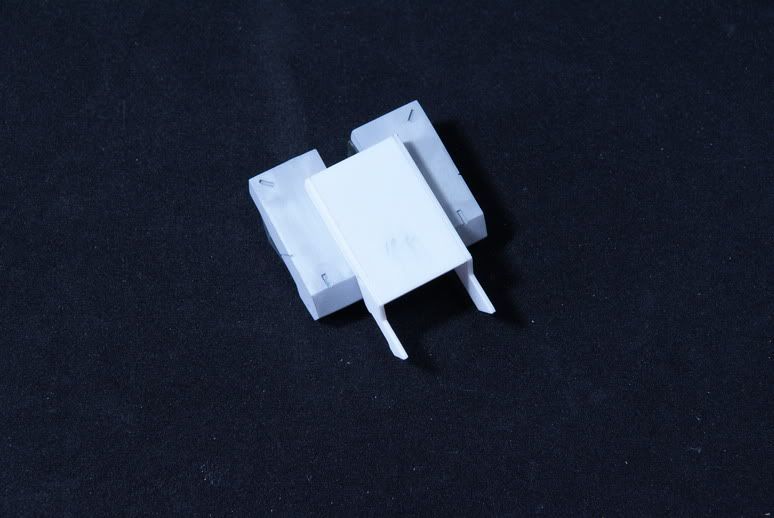

腿部的老二，老三的支撑架

这部分只是由2片不同 厚度的pla-plate 组成






制作(b) - 七枪 之 老二， 老三 （完成度 80%）

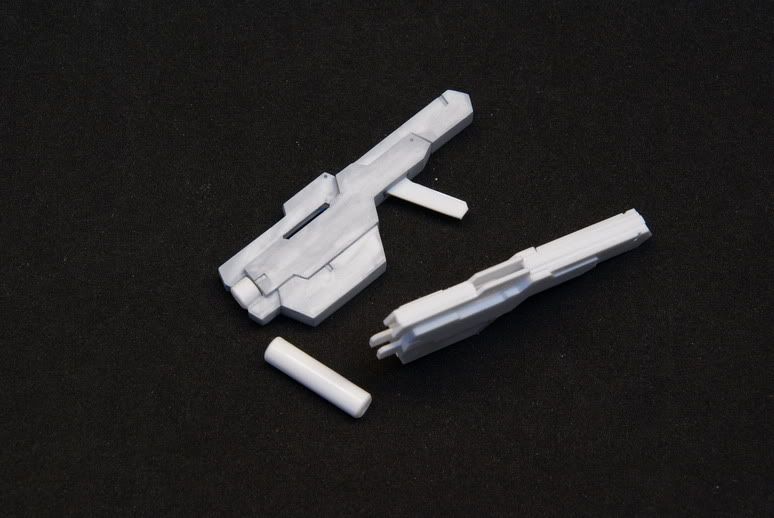

图中可以看出 枪的结构 是 一片片 pla-plate 组成的， 蛮简单的， 都是平面


制做只差 瞄准器， 手把 和一些细节

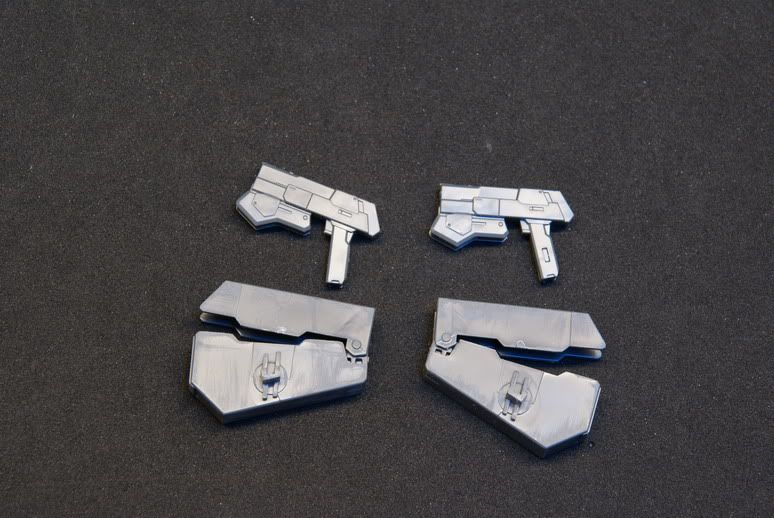

制作(c) - 七枪 之 老六， 老七 （完成度 90%）

其实只是沿用 dynames 的枪盒 和 枪， 只是需要制做 一片挂板就可以了


[ 本帖最后由 Zeta_皇 于 23-7-2009 10:39 AM 编辑 ]

devilgray

太棒了
请放多些Cherudim Saga的照片和制作过程～

zoidx_chung

神人又出現了！
年尾比賽的作品嗎？

Zeta_皇

原帖由 devilgray 于 22-7-2009 05:15 PM 发表
太棒了
请放多些Cherudim Saga的照片和制作过程～

嗯。。会的。。。不过这机体的制做不多， 而且想以很快，很素组的方式完成他， 所以细节方面会比较少更动。

原帖由 zoidx_chung 于 22-7-2009 05:23 PM 发表
神人又出現了！
年尾比賽的作品嗎？

chong 大大。。。。。在这里我还是 新手哦。。。。多多指教才是 。。。。
不是比赛作品啦。。。。只是喜欢这台机体， 想做出来罢了
本来是叫“某某人” 作的， 可是他不给面子， 只好自己来

哈哈。。。。忘了恭喜小登科哦（迟来的。。。）。。。。
年尾比赛 会参加吗？

zoidx_chung

比赛表格刚刚出了，还有三国组，所以应该会参加

kakashi2046

喵~~~~沙發沒了~~~~~~~
師傅加油!!~~~~~~~BAKUC再拿個第一吧~~~~
到時候妳要會做人哦~~~~~~呵呵~~~~

zhen_yu

zeta 老大，
这么快就做新的勒
你的dynames做完了？

Zeta_皇

原帖由 kakashi2046 于 25-7-2009 10:53 AM 发表
喵~~~~沙發沒了~~~~~~~
師傅加油!!~~~~~~~BAKUC再拿個第一吧~~~~
到時候妳要會做人哦~~~~~~呵呵~~~~

     。。。。。飙汗。。。。你这句话 太可怕了。。。。。

侥幸的成就 不代表 永远的成功，切记！！切记

原帖由 zhen_yu 于 25-7-2009 11:12 AM 发表
zeta 老大，
这么快就做新的勒
你的dynames做完了？

嘻嘻   。。。。torpedo 在等个 电子零件。。。。下星期才来。。。。。

所以暂时搁着。。。。先做这台

还有。。。。我不是老大。。。拜托。。拜托  。。。。。

________________________________________________________________________________

制做进展（2）。。。。。

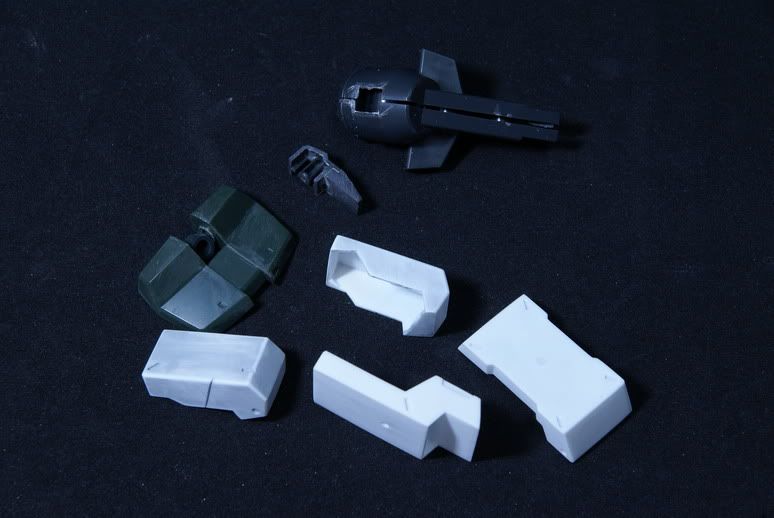

后裙甲制作：（98%）

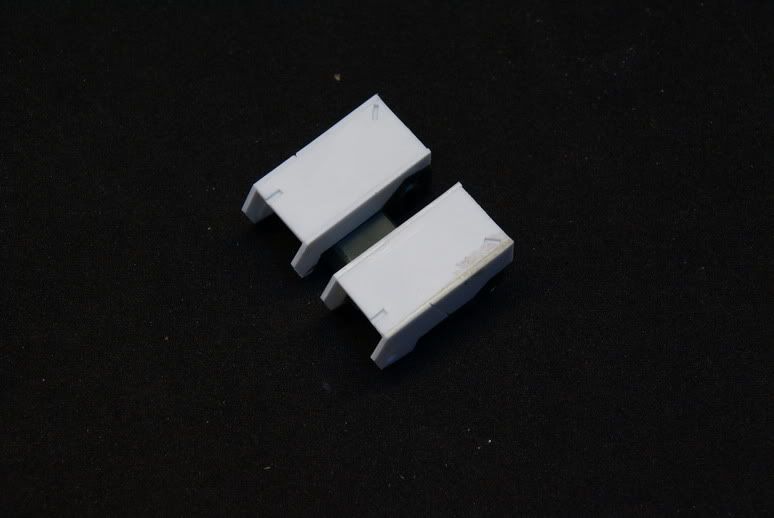

左右两边的 附加装甲 制作中


中间的装甲 制作中


一起套上 测试 吻合度


基本上 都完成了， 图上方的部分是从原套间切出， 用来改变一点点可动性


中间的装甲作成可开合的， 以后可能可以加点东西

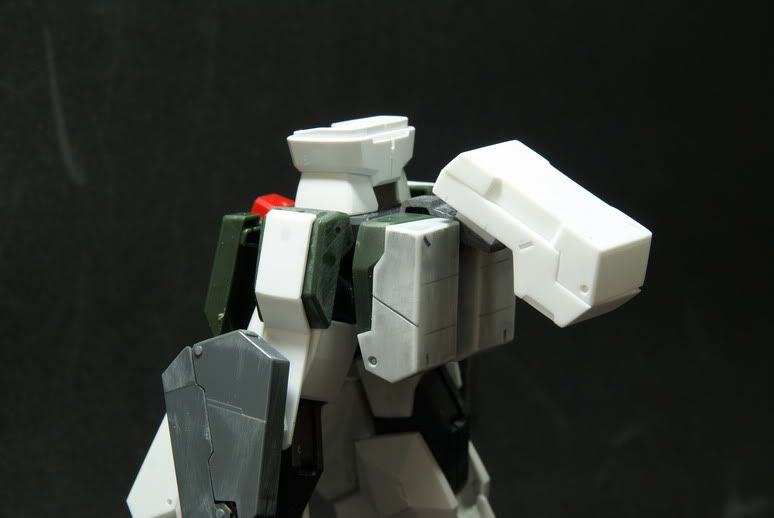

后裙甲完成。。。。



装上机体， 整体比例 刚好。。。。。


原设定没有说明这部分的 可动性， 为了不浪费 中间的轴 所以就把它改成这样了

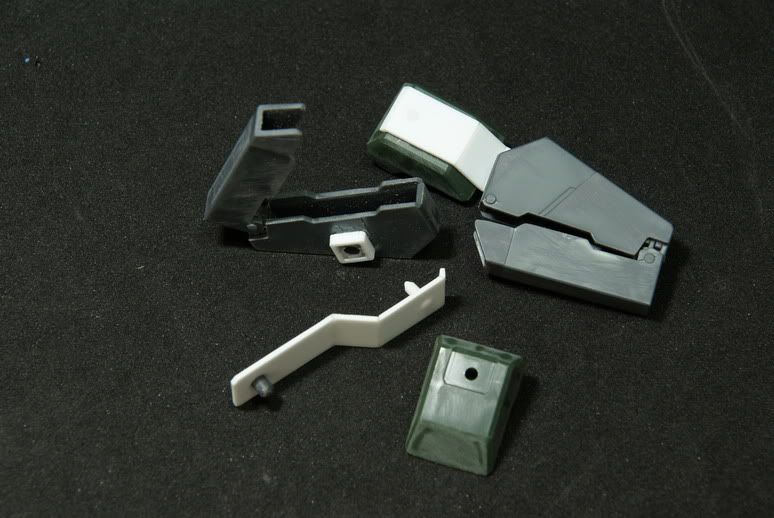

老六， 老七 板挂 制作 （99%）

如图， 就是简单的一片板 挂在 腰边的裙甲上


在 枪套上 加了个poly 让枪套可以旋转


装上机体， 看看好不好看。。。嘻嘻


侧面


如图， 枪套 可以旋转



前胸甲 制作 （30%）

暂时只完成前面的胸甲，两侧的 多两天就好了

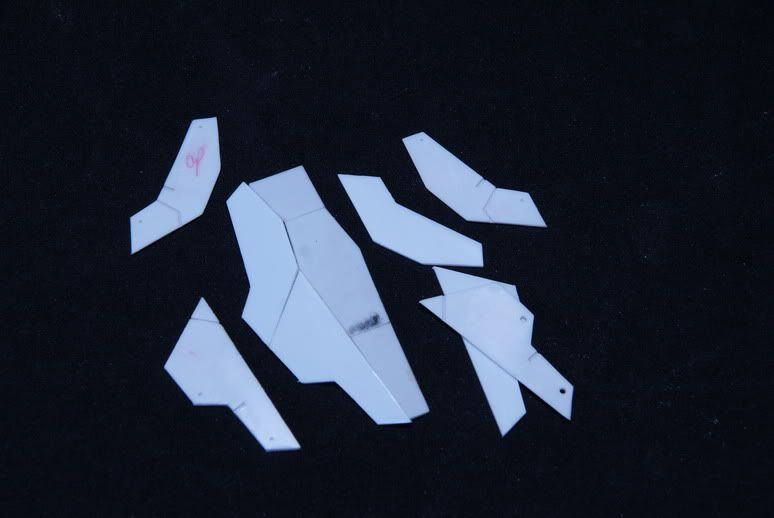

盾 兼 感应器 制作 （85%）

如图， 这个盾是又一片片 pla-plate 拼凑组成



组成后， 经打磨 和 一些 刻线， 只差 中间 感应器部分的细节 未 处理
旁边的就是胸甲的中间部分


背面 基本上完成， 只剩 连接点 还没处理


到目前的进展。。。。。多谢观赏。。。。嘻嘻


[ 本帖最后由 Zeta_皇 于 27-7-2009 11:44 AM 编辑 ]

zoidx_chung

神人又出現啦！
膠板割的真整齊，我割的，不是歪就是尺寸跑掉

devilgray

原帖由 zoidx_chung 于 27-7-2009 11:50 AM 发表
神人又出現啦！
膠板割的真整齊，我割的，不是歪就是尺寸跑掉

我也是呢
就是定不好那把死铁尺
怎样割都是走位

kakashi2046

強大到我不會說了....
繼續加油!!!

jomania

楼主的胶板切割技术真实一绝！！！可不可以拜你为师哦！

Zeta_皇

原帖由 zoidx_chung 于 27-7-2009 11:50 AM 发表
神人又出現啦！
膠板割的真整齊，我割的，不是歪就是尺寸跑掉

原帖由 devilgray 于 27-7-2009 12:20 PM 发表
我也是呢
就是定不好那把死铁尺
怎样割都是走位


抱歉。。。昨天忙了点。。。现在才回你们
割的真“整齊” ？？？？定不好那把死铁尺？？？？
这是怎麽回事 。。。。你们不是都用铁尺+手工刀 来割的吗？
会走位？？ 尺要用力定着啊
这是我的一些工具 和 做法， 不知道适合各位大大吗
工具 ：一尺长 和 半尺长 钢铁尺
一尺长的铁尺 一面用 superglue 粘上 400 号 沙纸 （如图）

割出等宽的 pla-plate 条状
一尺的铁尺- 粘砂纸的面朝下， 这样能增加磨擦力， 较不容易走位， 但固定时 还是要用点力的
半尺的铁尺- 和 一尺的铁尺做 90度直角状， 在要割出的pla-plate 的 上， 中， 下方准确量出你要的 宽度
就是说 比如 你要割出 15mm 宽的 pla-plate ， 就是拿着半尺的铁尺往左推着一尺的铁尺， 作90度直角状 量出15mm
上， 中， 下方也以同样方法 准确量出15mm, 而量好后 要用力定着一尺的铁尺， 然后就可以切割了

切出后的 pla-plate 条状 是等宽的， 误差都在 0.25mm 以内

以上是一些小示范， 用了10几年， 习惯了， 因为省钱有实际， 不知道能帮得到各位大大吗
接下来也介绍个蛮有用的工具 来切割 90度直角
因为不知道大大们问的 工整 和 整齐， 是不是指 很方 很正
不过也顺道 介绍这个一物多用 的工具， 看看能不能帮到 各位

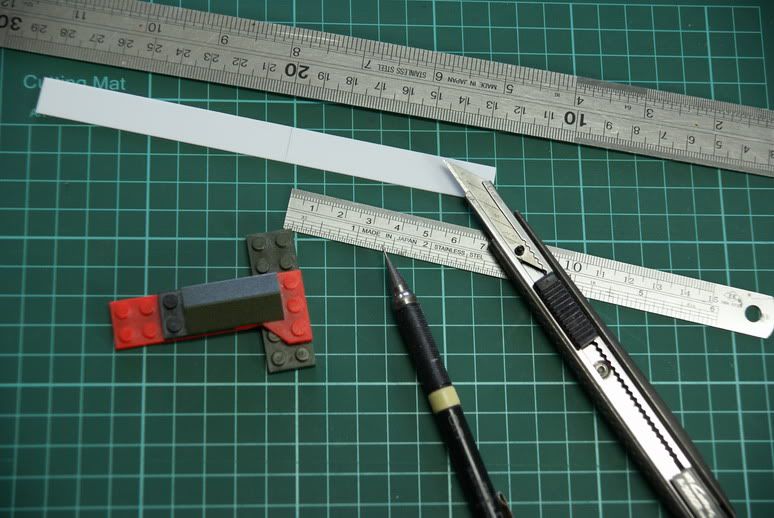

恩。。。就是 lego（嘻嘻。。。这里用的是中国翻版的） ， 排成 T 字形， T 字 的黑色部分要比红色部分低一点， 这样才能卡在 pla-plate 的边缘， 就这样形成直角了。。。呵呵， 这还是孩子的玩具哦， 其他角度也能做到， 待各位去发掘。。。。

黑色部分要比红色部分低一点， 这是关键。 可以在中间插个0.5mm pla-plate 形成差距

你可以用笔画线后才切割， 或直接切割都可以。 而直接切割比较准确，但有可能伤到 lego . 看各位喜欢啦

切割 pla-plate 用的就只有这些工具了， 用得开心， 花的安心啊。。。呵呵。。便宜嘛。。
我是个吝啬的模人。。。这是我的模道。。。大家认为适合的就试试吧。。。

原帖由 kakashi2046 于 27-7-2009 12:40 PM 发表
強大到我不會說了....
繼續加油!!!

“皇视觉学" 还在等你发扬光大啊， 别偷懒了。。。。。。

原帖由 jomania 于 27-7-2009 01:12 PM 发表
楼主的胶板切割技术真实一绝！！！可不可以拜你为师哦！

蒙你厚爱。。。。。。小的还是在学习当中
徒弟有一个就够了。。。。也应付不来了。。。惭愧。。。
话说大大的齐齐砌作品还真是吓人的强。。。。。小的只是班门弄斧罢了。。。。。

zoidx_chung

受教了

xiaoboy89

脚的板是怎样弄的?也是用割的吗?好想拿自己的cherudim来弄..哈哈...

boonchin

玩了10年++    真乃达人也

devilgray

早知道能那样用，当初就不把lego送给亲戚。。。。
小弟受教了

zara5259

好强。。
期待完成品。。
