48VDC 的 RELAY。。。

happy2006

原帖由 chan1314 于 18-1-2009 05:44 PM 发表
也可以用 7812, Vin 前面加1.2k 电阻.


然后现在来分析。relay 是一个electromagnet switch. electromagnet 是靠current. 有current 就有 H field. H field 进那个ferromagnetic material 就变成 B field, 就有磁 ...

老兄。。。
你太抬举我了啦。。。
POE Switch是买现成的。。。
因为需要用IP control，也至少需要４８port才足够我使用。。。

对了。。。
我可以在input那里放什么diode，这样我就不担心正负误接了。。。

rumah

48v dc relay 難找, 改用 48v dc 的 reed switch 比較容易找, 也便宜.

rumah

串聯是不會增加功率的, 應該用 4k 2.5w 的 4 粒並聯才對.

假聪明伯伯

为什么要用到那么大电的relay呢？

happy2006

各位大大。。。
想问哦。。。

48VDC的RELAY干嘛会比12VDC的RELAY贵那么多。。。
他们的价钱一个是RM50一个是RM2。80。。。

如果我想经济点。。。
有什么IC好像LM7805那样的。。。
可以直接48VDC转换成12VDC的吗？？？

今天问了GOOGLE一天。。。
但是还是看不到出路。。。

pic

原帖由 happy2006 于 6-12-2008 11:06 PM 发表
如果我想经济点。。。
有什么IC好像LM7805那样的。。。
可以直接48VDC转换成12VDC的吗？？？

在relay coil 输入串连36V 1Watt 的zener， zener 会“吃掉” 36V， 然后你可以用12V的relay。
如果1W 的zener 不够， 就要用更大功率的。

如果48V 那个是电话线的电， 用12V 的relay 怕会不够电流， 可以说明48V是什么源吗？

happy2006

版主。。。
不好意思意思。。。
我的电子知识真的有限。。。

你的意思是。。。
我可以把10粒。。。比如1N4729。。。
连接(Series)那么它们可以吃掉36VDC吗???

我的头部input是48VDC，但是我要尾部输出是12VDC来控制5个较的12VDC RELAY而已。。。

pic

原帖由 happy2006 于 10-12-2008 10:37 PM 发表
你的意思是。。。
我可以把10粒。。。比如1N4729。。。
连接(Series)那么它们可以吃掉36VDC吗???

1N4729 是3.6V， 你要找36V的Zener， 一粒就够。
查Farnel 你可以知道编号。

我的头部input是48VDC，但是我要尾部输出是12VDC来控制5个较的12VDC RELAY而已。。。

不明白，5 个relay是个别控制？还是？请问你的应用？

happy2006

原帖由 pic 于 11-12-2008 04:13 PM 发表

1N4729 是3.6V， 你要找36V的Zener， 一粒就够。
查Farnel 你可以知道编号。


不明白，5 个relay是个别控制？还是？请问你的应用？

抱歉，版主。。。
我的头部input是48VDC，但是我要尾部输出是12VDC来控制5个脚的12VDC RELAY而已。。。



36V的Zener应该比较难在PASAR ROAD找到吧。。。


我可以用普通的ZENER来SERIEL 连接吗???

pic

原帖由 happy2006 于 12-12-2008 01:55 AM 发表
我的头部input是48VDC，但是我要尾部输出是12VDC来控制5个脚的12VDC RELAY而已。。。

你的48V 是哪里来的？ 你没有说， 我假设不是电话线的电， 而且那个48V是很足够的电。

36V的Zener应该比较难在PASAR ROAD找到吧。。。
我可以用普通的ZENER来SERIEL 连接吗???

你当然可以串连， 但是很多零件，要用2W～3W的zener 才安全。

假设relay coil 是240ohm, 12V, 你真实的可能会更高很低。
没有36V， 33V， 39V 也可以的，
或你直接用电阻来替代Zener， 也是可以的。.

有人可能会问， 可以用LM7812 吗？
应该不可以， 因为LM78xx 的最高输入电压是35V。

下图是接法：

happy2006

原帖由 pic 于 12-12-2008 07:43 AM 发表

你的48V 是哪里来的？ 你没有说， 我假设不是电话线的电， 而且那个48V是很足够的电。



你当然可以串连， 但是很多零件，要用2W～3W的zener 才安全。

假设relay coil 是240ohm, 12V, 你真实的可能会更高 ...

版主。。。
如果我用电阻。。。
一定更加的让你懊恼了。。。

因为我不明白如何使用电阻啊。。。
不过，等我问问GOOGLE哥哥再请教您。。。

谢谢啦。。。

happy2006

原帖由 chan1314 于 15-1-2009 10:51 AM 发表
P=IV,
电流小了， power 自然小。
转化热能也少了。

版主。。。
我差点忘记了。。。

想问的是。。。
我是让Multimedia Serial在电路上来测试。。。
Input是12VDC，这样的测试才正确对吗？？？

我明天会买一粒我1.2K ohm 2W的水泥型电阻尝试。。。
先感激各位的指导。。。

chan1314

你的 48v 是不是从switch 来？

pic

原帖由 happy2006 于 12-1-2009 09:55 PM 发表
今天买了电阻尝试了。。。
只是电阻很烧，这是因为降压的关系吧。。。

热是一定会的， 你的电流是多少？ 你用几ohm的电阻？

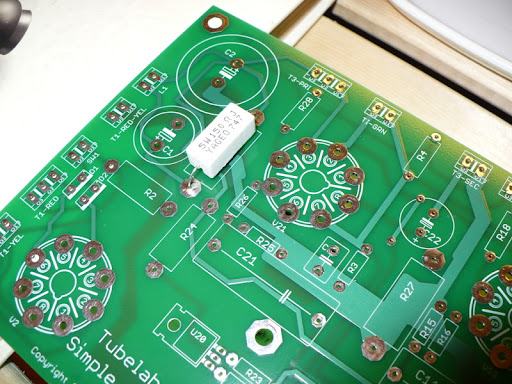

你也可以用5W的水泥型电阻（cement resistor）， 如下图。

rumah

原帖由 happy2006 于 14-1-2009 01:28 PM 发表


我是用5W的水泥型电阻。。。
是470 Ohm 5W的。。。

大概到了五分钟就很烧。。。
这是因为36V电不见的热对吗？？？

现在在看是否会有什么事情发生如果我维持一个小时。。。

你的 12v relay 線圈電流是多少呢? 如果不只 80ma, 你用 470ohms 5w 電阻自然會發熬了.

happy2006

原帖由 rumah 于 14-1-2009 09:16 PM 发表
你的 12v relay 線圈電流是多少呢? 如果不只 80ma, 你用 470ohms 5w 電阻自然會發熬了.

我测试到Relay只需30mA的电流。。。
从48V降压到12V，那么36V的压差应该就是转换为热了，不是吗？？？

happy2006

版主。。。
今天我尝试了。。。

我把+48V 接去 1N5333B-D (Zener Diode)，然后就12VDC Relay。。。
我把Voltmeter正按在1N5333B-D后面;Relay的脚，负的按在-48VDC input那。。。

我测量到的是+47VDC，
但是我尝试输入电(48VDC input),
12VDC Relay可以操作哦。。。
到底我做对了吗？

会买1N5333B-D因为版主给介绍的FARNEL网站没有显示不过介绍了1N5333B-D。。。

[ 本帖最后由 happy2006 于 7-1-2009 09:52 PM 编辑 ]

pic

原帖由 happy2006 于 7-1-2009 09:47 PM 发表
我测量到的是+47VDC，但是我尝试输入电(48VDC input),
12VDC Relay可以操作哦。。。到底我做对了吗？

1N5333b 是3.3V的Zener， 你应该用的是36V的zener。
你用错zener了。relay 就算能操作， 但相信Relay Coil很快就热了。

要更简单， 你也可以用电阻来做限流。
1. 因为不知道你的relay的电流， 所以你要先测试。
如何测试？用12V的input， 接到你要用的那个12V relay， 用电表量电流。

2. 假设你量到80mA（0.08A）， 那么， 就是说只要80mA 就可以开通这个relay。

3. 接下来算电阻值。
R=V/I
= (48-12)/0.08A
= 450ohm
但是， 买不到450Ohm的电阻， 用最接近的是470 Ohm， 或430 ohm

4. 接下来（大概）计算电阻功率。
P= I2 R
=0.08Ax0.08A x 470Ohm
= 3 W

or
P= I2 R
=0.08Ax0.08A x 430Ohm
= 2.75 W

5. 所以，你可以用3～5W的电阻， 把我图里的D2 换成 430/470ohm, 3W 的电阻。

6. 不明白再问。其他朋友也请帮忙回复， 过年了， 很多工作， 会减少来这里的时间。

chan1314

也可以用 7812, Vin 前面加1.2k 电阻.


然后现在来分析。relay 是一个electromagnet switch. electromagnet 是靠current. 有current 就有 H field. H field 进那个ferromagnetic material 就变成 B field, 就有磁力。 有磁力， 就能吸。

source 是DC. 那么就没有reactance.  看那个relay 的resistance. 用ohm meter 来量。 看多少ohm. 看看那个relay 是多少volt, 然后用 ohm's law, V/R= I, 知道需要多少current 了， 那么你需要放的电阻 R= 48/I  - R(relay).
resistor 就是current limiter. 那么你只要一个resistor 就能了。
然后再出 power = I^2xR, 那么你就可以找到那个resistor 的 power dissipation. 如果要用小watt 的resistor, 那么就连接几个resistor, 加起来要等于你的R 。 如果你找不到1watt 的1k , 那么你可以用 4 个  0.25w 的 250ohm.

分享一下你的POE. 自家做的？.用什么控制？人手manual reset （中断POE) ，还是通过电脑来reset?

happy2006

版主。。。
谢谢你的帮忙。。。

今天买了电阻尝试了。。。
只是电阻很烧，这是因为降压的关系吧。。。
现在在问GOOGLE哥哥到底电阻热度会有什么影响。。。

谢谢你啦。。。
