[3dsmax] 教你如何从Hedra Object变足球

tecsun

非常感谢kenji_Y大大提供这么一个有创意的教学，获益不浅啊！所以决定在这里和大家分享一下。


1) 首先创建一个Extended Primitive > Hedra,
   然后把刚创建的hedra parameter设定为
   Family = Dodec/lcos
   Family Parameter: P=0.35, Q=0

如下图所示：


2) Right-click > Convert to Editable Mesh

3) 然后进入sub-object mode > Polygon，select all poly (CTRL+A)

4) 在modifier Panel > Edit Geometry >Explode，使用预设的value (24.0)，见下图：


5) 到了这里所有的polygon都会各自形成独立的object，那么这个时候我们exit sub-object mode，过后select all，你应该会有32个object selected。

6) 好，同样还是select all的时候，进行一下的步骤：
add Meshsmooth, Iteration = 2
add Spherify
add Poly Select > Polygon > Select all
add Face Extrude, Amount = 1.0, Scale = 95.0
add Meshsmooth
这个时候足球是不是成型了？呵呵，先不要那么开心，你是不是看到足球上面有很多洞洞？要解决这个问题，进入meshsmooth的subdivision method，把它换成quad output就行了。

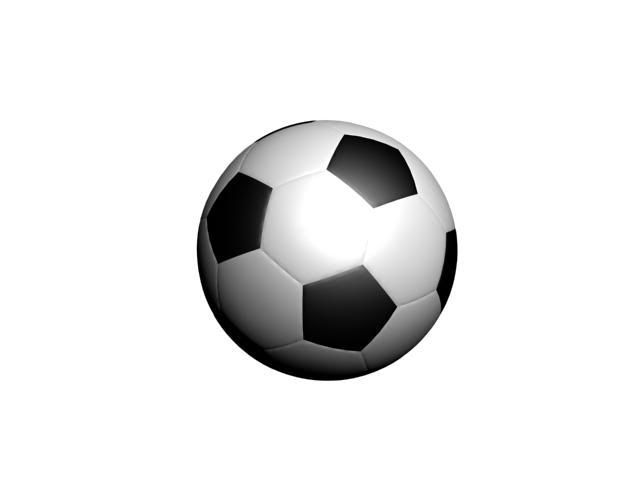

完成图：


7) 球有了，现在我们要assign material了。足球的颜色是五角形的是黑色，六角的是白色。那么可想而知我们需要用到multi/sub object咯。

所以我们打开material editor，选取其中一个slot换成multi/sub object，过后设定number为2个。第一个设定为黑色，第二个为白色的材质。Assign到足球上，ta dang!! 大功告成！

很神奇对吧？为什么max知道足球的颜色？呵呵，其实是因为Hedra本身已经有预设的material ID，所以无论过程中我们做了什么东西，他还是inherit之前的material ID，因此才会出现这样的状况。


后记：

以前一直不懂为什么3dsmax到了现在的版本还保留着editable mesh和meshsmooth，经过这个足球过后，终于发现原来它们两者是何等的重要。Editable poly本身并没有explode的功能，而必须借助Soulburnscript的object detacher功能才能做到这点。而turbosmooth虽然是新产物，可是却没有subdivision method可以选择，所以在特定的状况还是无法取代meshsmooth。

另一个editable mesh的优势在于它能够减轻viewport的负担。虽然我没有深入研究当中的原理，不过工作是体验到的是，当同样的poly的object用editable poly和editable mesh分别显示时，editable mesh下能够获得更快的fps(frame per second）。

好啦，最后希望大家enjoy这个教学！

[ 本帖最后由 tecsun 于 7-12-2008 08:38 PM 编辑 ]

Gemini07

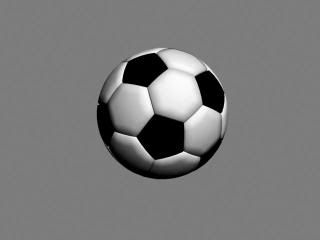

哈哈，真的很容易做一下。我也做到了 不过做了两次才成功，因为把explode看成extrude。

沉睡者

厉害，单看网格就觉得很漂亮了。谢谢分享！

嗯，这帖要升精华！但我不会。。。

jackieteh

最近正在学用FUR做地毡，这个教程正好可以做个球放在地毡上，试试做了一张，出来的效果就是这样了。

请问FUR的颜色应该怎样控制比较好？



[ 本帖最后由 jackieteh 于 12-8-2008 09:38 AM 编辑 ]

从网上到床上

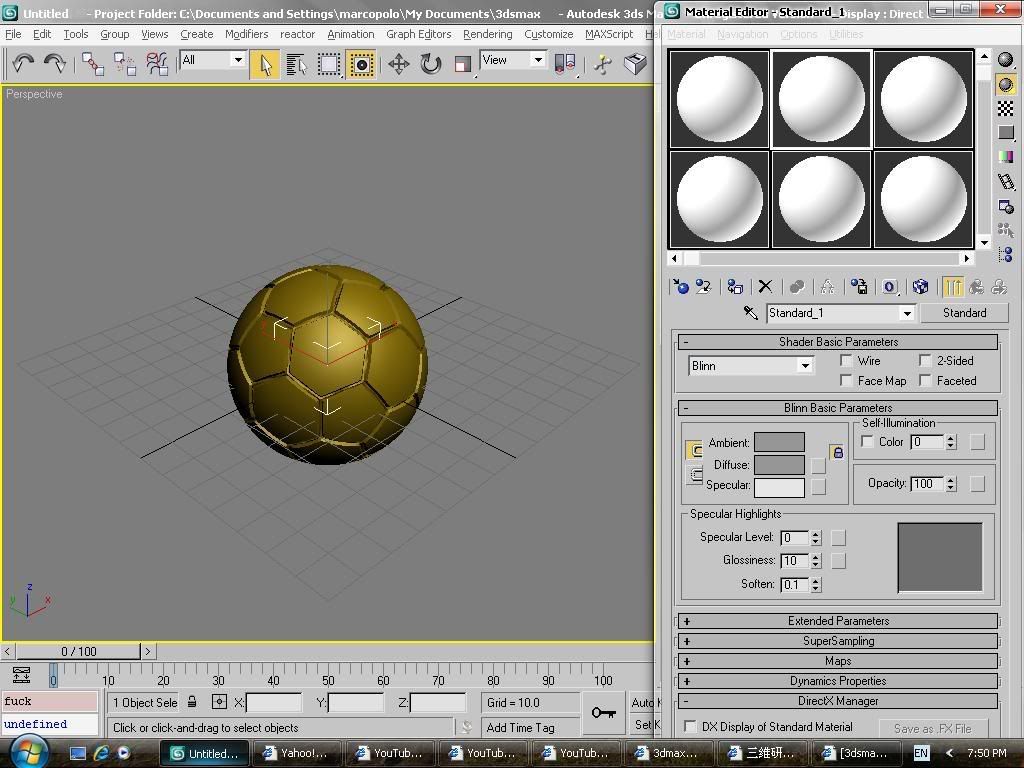

我弄到这里就不会了，我是新手可以教我吗？

greenteaz

感觉上你好象欠一个mesh smooth罢了

从网上到床上

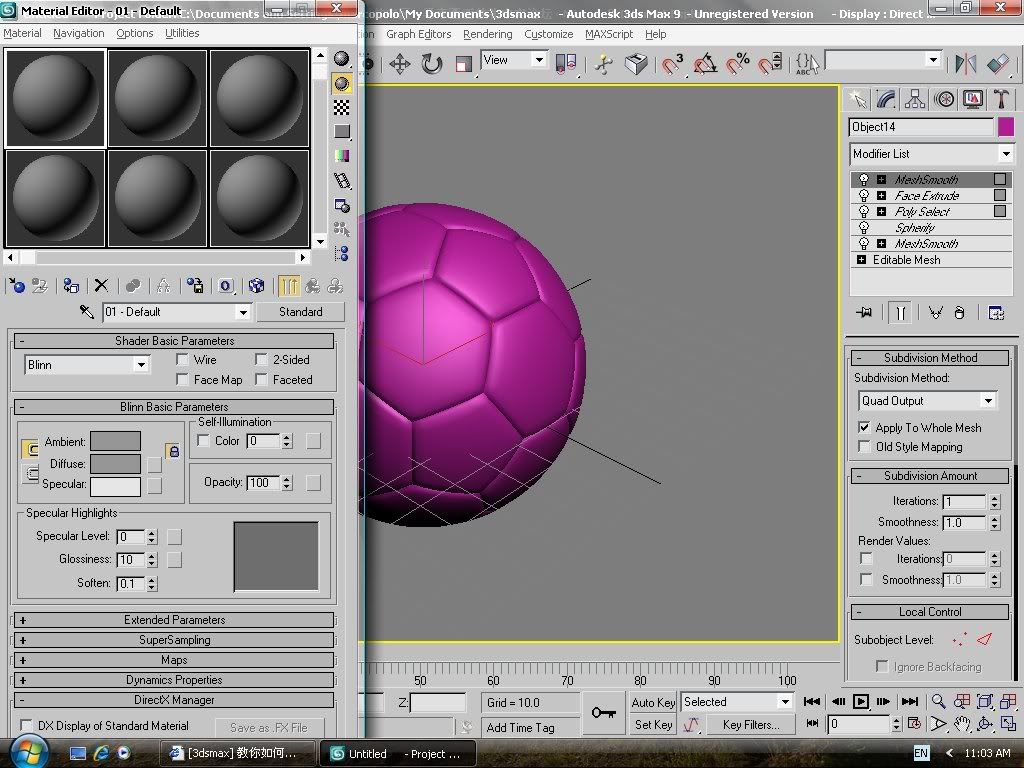

我现在只是material editor 那边不会用，可以教我吗？

q\=.=/p

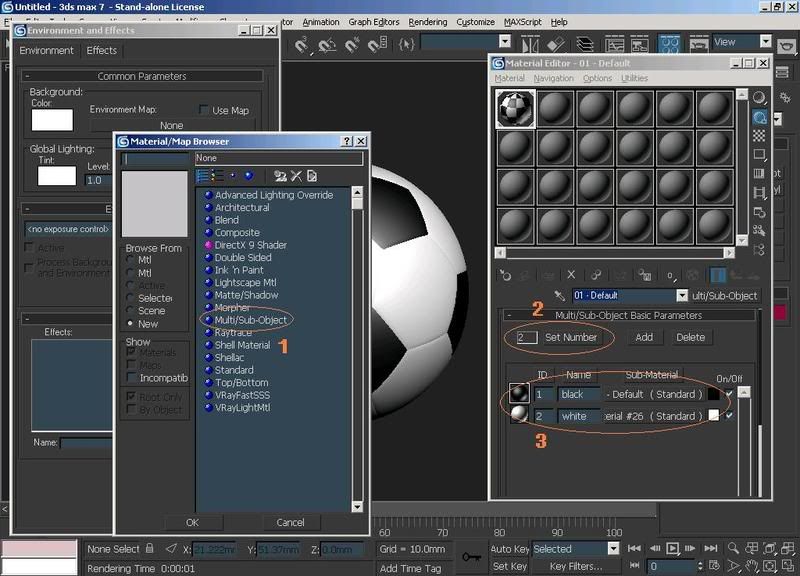

跟着号码去做就行了～

这我滴实验～～

q\=.=/p

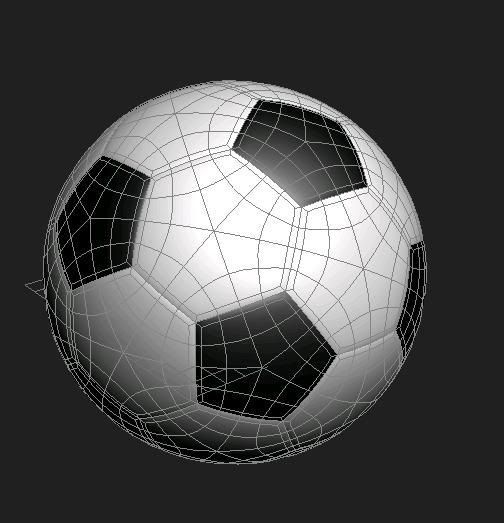

奇怪，我的wireframes跟你的好像有些不一样滴？？
