NAD C325BEE内部图

Leolabs

买了3个月,上一点照片:

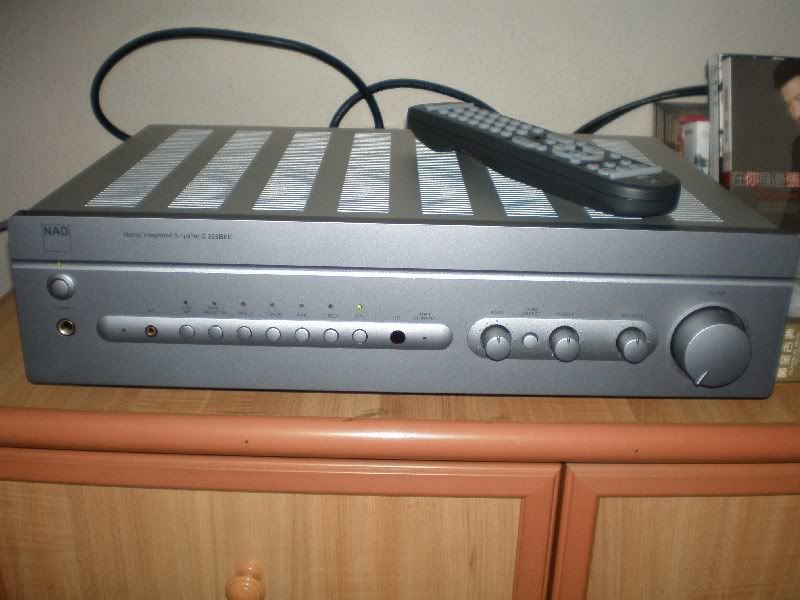

前面与大部份NAD合拼机没两样:

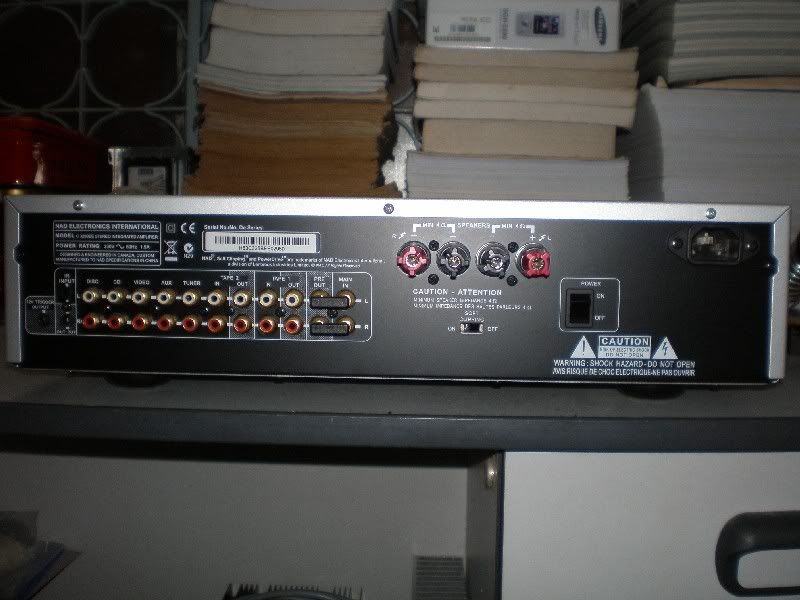

后面.那个IEC MAIN INLET原机是没有的,自己加上的:

原机的2x0.75mm2的电源线实在令人不敢恭畏,加上此机对AC相位又敏感.换上从大型游戏机拆下来的2x2.0mm2的电源线就好得多了.

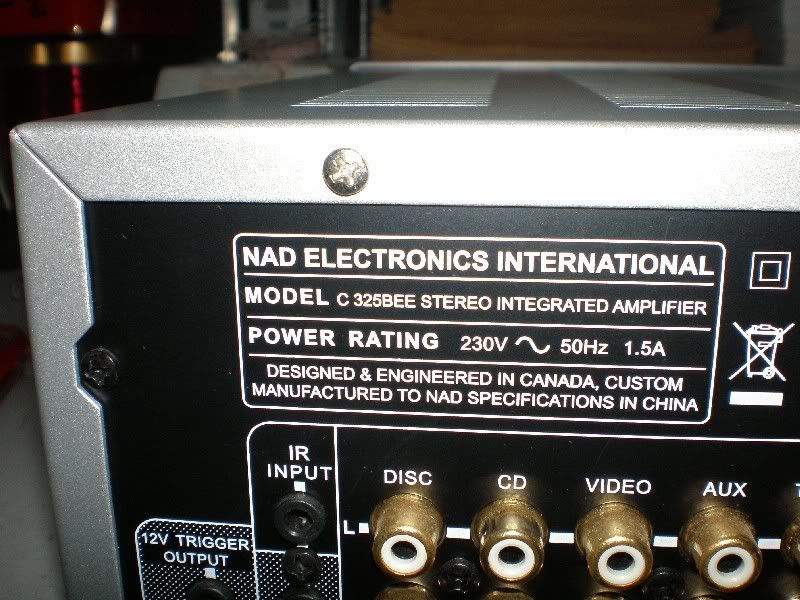

"中国制造"(俺的CD机,AMP,喇叭都是中国制造,除了接线及STAND):


开盖:


要上班了,改日再上传图片.

[ 本帖最后由 Leolabs 于 25-5-2008 11:09 AM 编辑 ]

kenlabs

原帖由 Leolabs 于 23-5-2008 07:31 AM 发表
买了3个月,上一点照片...

Leolabs兄﹐你把整套音響貼到這裡...
大家一起来贴音响图

我再幫你加分﹗

needforsleep

原帖由 Leolabs 于 23-5-2008 11:01 AM 发表
买了3个月,上一点照片:



...

你把标题改成征求裸照。。。我来撑你。

。。加鸡精都有可能。

[ 本帖最后由 needforsleep 于 23-5-2008 12:49 PM 编辑 ]

vvazn

原帖由 needforsleep 于 23-5-2008 12:47 PM 发表


你把标题改成征求裸照。。。我来撑你。

。。加鸡精都有可能。

谁来开裸照综合帖可以得精

needforsleep

原帖由 vvazn 于 23-5-2008 12:58 PM 发表


谁来开裸照综合帖可以得精

征求裸照 。。。。裸照 。。。。裸照

skycsh

NAD C325BEE的裸照

文龙

开了机盖不是就没有保家了吗！

Leolabs

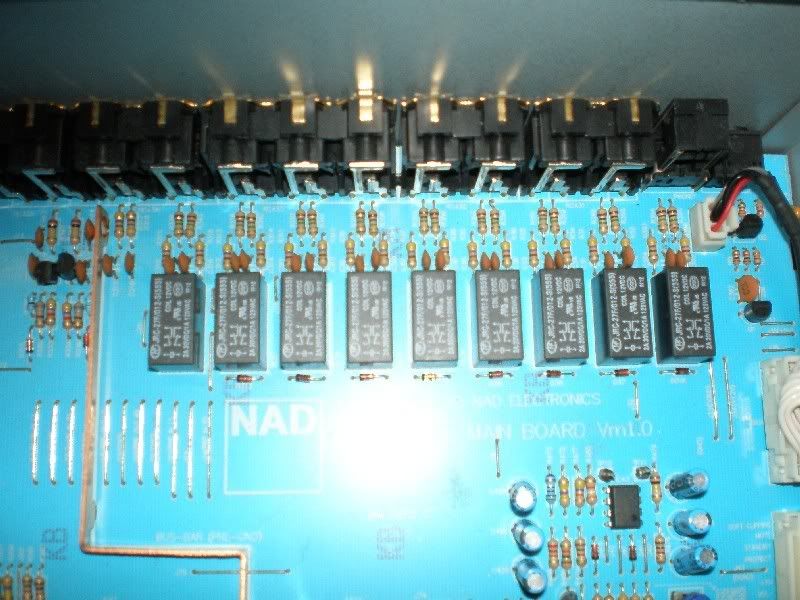

千多块里的合拼机,好像只有NAD的INPUT是使用RELAY的,其他都是MECHANICAL SWITCH或ELECTRONIC SWITCH:

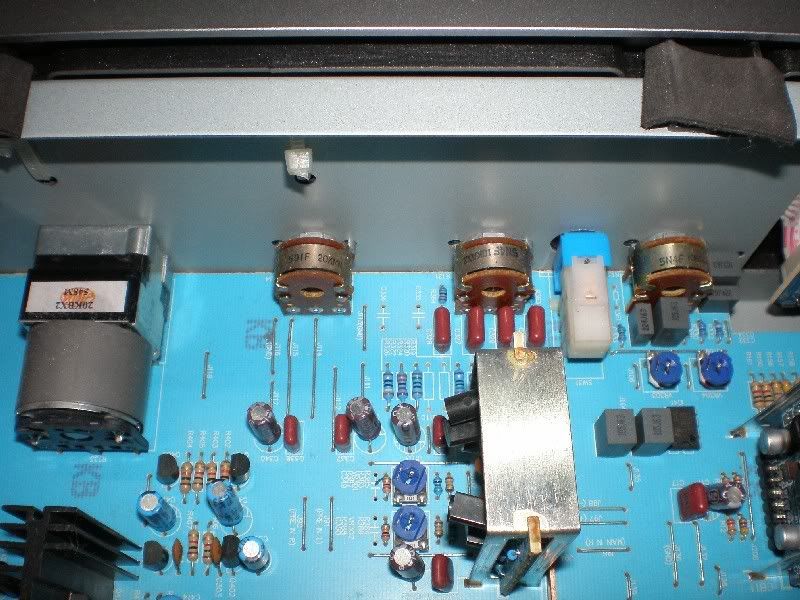

TONE CONTROL,被动旁路式设计,不会对声音产生不良影响:

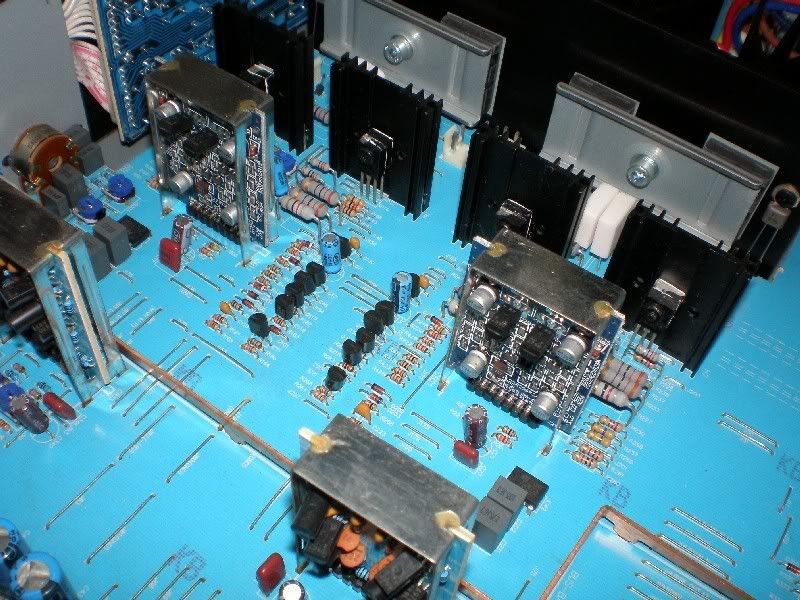

放大部分都使用MODULE.TRANSISTOR都是TOSHIBA及RENESAS(HITACHI)的音响管.值得一提的是,电容都中国产品:

Leolabs

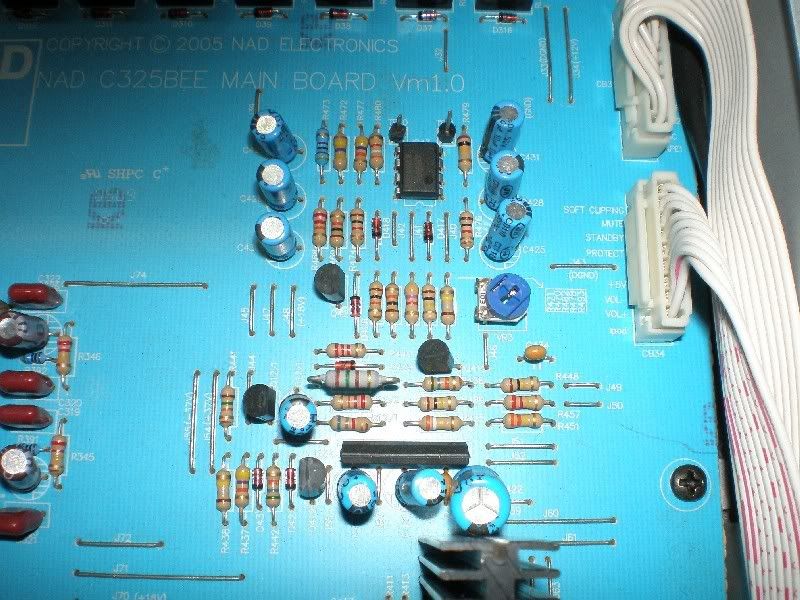

这是NAD闻名的专利之一,POWER DRIVE.上半部的8-PIN DIP的IC就是负责探测输出负载,通过电源部分的SCR控制POWER AMP的供电电压,效率及推力都比一般设计来得好.下半部则是喇叭保护电路:

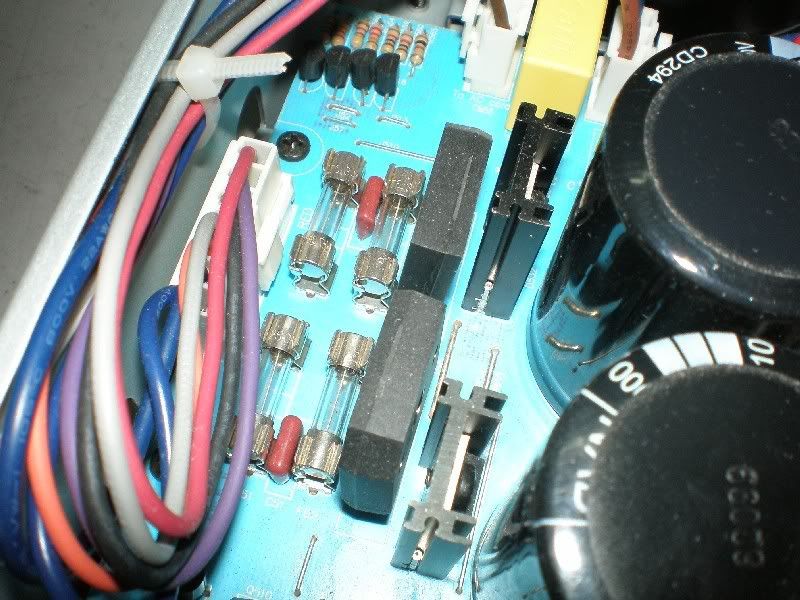

电源部分,有两组电压,锁着散热片的就是用来控制电压的SCR:

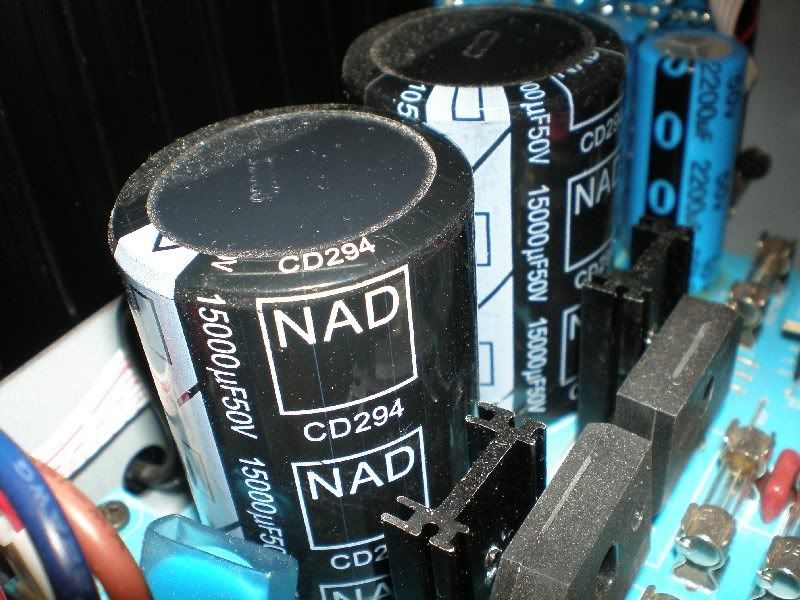

印着NAD字眼的大电容:

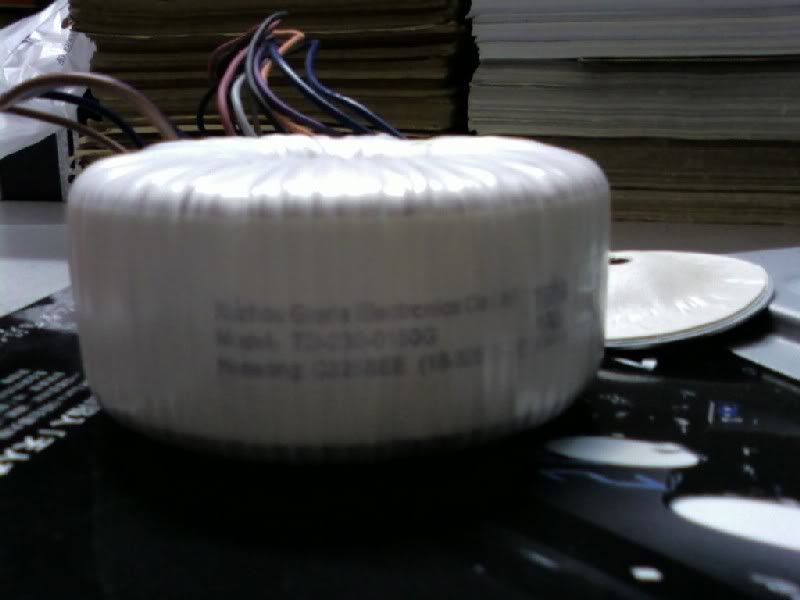

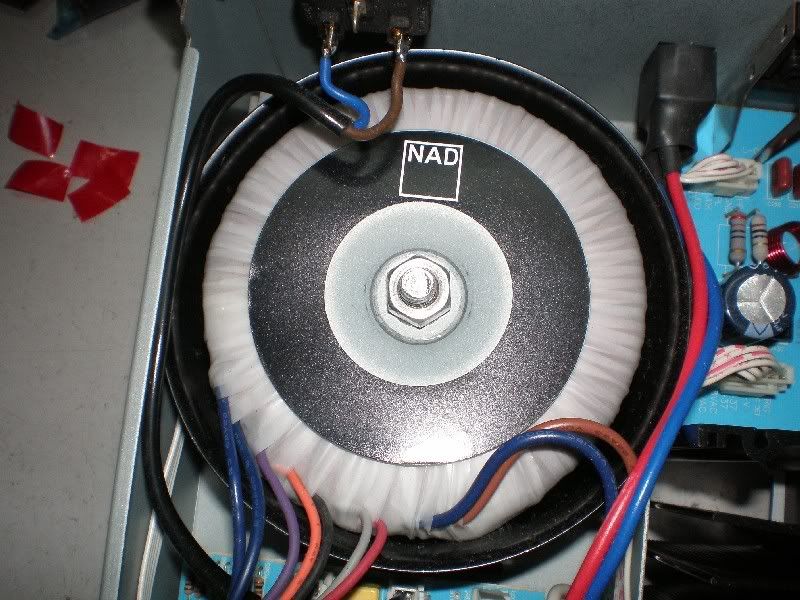

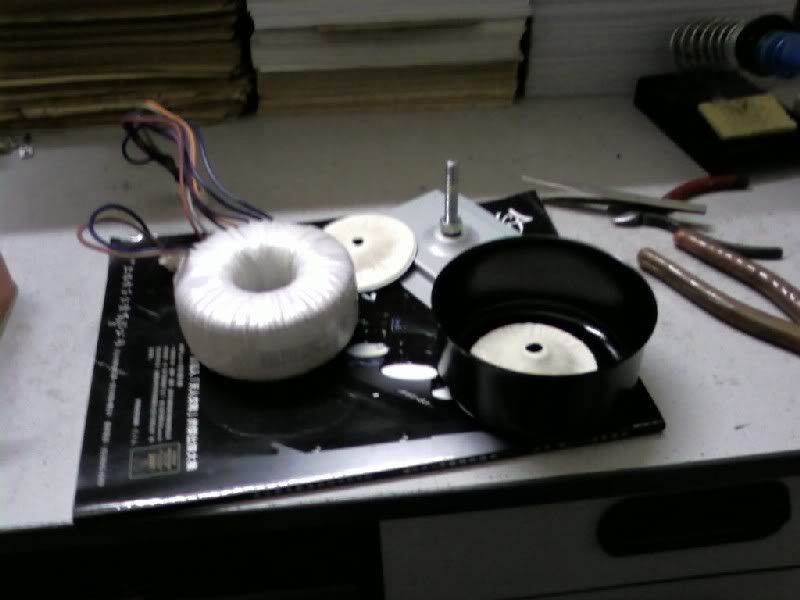

环型变压器,估计有300VA,徐州格卢电子有限公司制造;






[ 本帖最后由 Leolabs 于 24-5-2008 12:00 AM 编辑 ]

vvazn

看到廉价零件就忍不住想摩改   也实在太多可以改进了

needforsleep

看下看下。。。应该是DSLR的照片，还可能是是用micro lens。

vvazn

原帖由 needforsleep 于 26-5-2008 08:46 AM 发表
看下看下。。。应该是DSLR的照片，还可能是是用micro lens。

看景深像是DC～   要不要来开赌？

needforsleep

原帖由 vvazn 于 26-5-2008 09:08 AM 发表


看景深像是DC～   要不要来开赌？

一杯茶。。。如有micro 照片这么近的DC。。。我也想要买。

看那四个fuse。。。差不多1：2。

但。。。还是有out of focus的问题。～不懂。

[ 本帖最后由 needforsleep 于 27-5-2008 09:19 AM 编辑 ]

vvazn

原帖由 needforsleep 于 26-5-2008 09:19 AM 发表


一杯茶。。。如有micro 照片这么近的DC。。。我也想要买。

看那四个fuse。。。差不多1：1。

但。。。还是有out of focus的问题。～不懂。

好，就一杯5块钱以下的饮料不然我玩不起...

DC的微距比单反要强呢...
对焦不到....不知道怎说，等LEO说明

Leolabs

各位大哥,这也要睹,真服了你们.

用老爸的OLYMPUS FE-190拍的,然后RESIZE去800X600.

OUT OF FOCUS的2张是手机拍的.

[ 本帖最后由 Leolabs 于 26-5-2008 10:12 AM 编辑 ]

vvazn

原帖由 Leolabs 于 26-5-2008 10:10 AM 发表
各位大哥,这也要睹,真服了你们.

用老爸的OLYMPUS FE-190拍的,然后RESIZE去800X600.

好玩啊

赚到一杯茶了

needforsleep

输了一杯茶。。。:@

vvazn

原帖由 needforsleep 于 27-5-2008 09:19 AM 发表
输了一杯茶。。。:@

我应该赌大一点的

很多DC都有不错微距，多亏物理焦距够小，有的还可以强到完全贴着镜头来拍 要打光都不行XD

needforsleep

我又来贴。。。。olympus E510，标准变焦镜头。

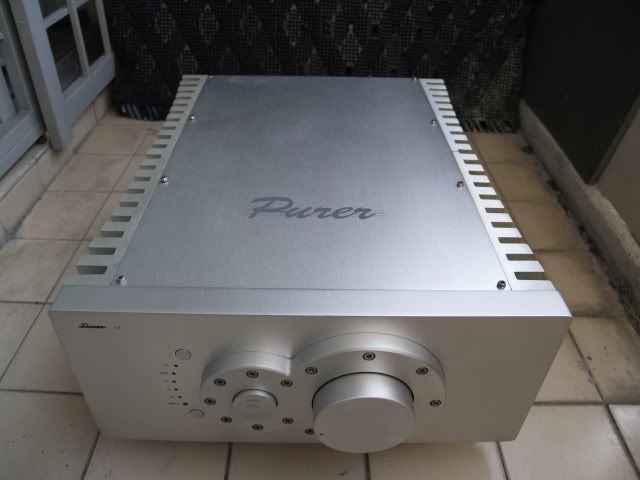

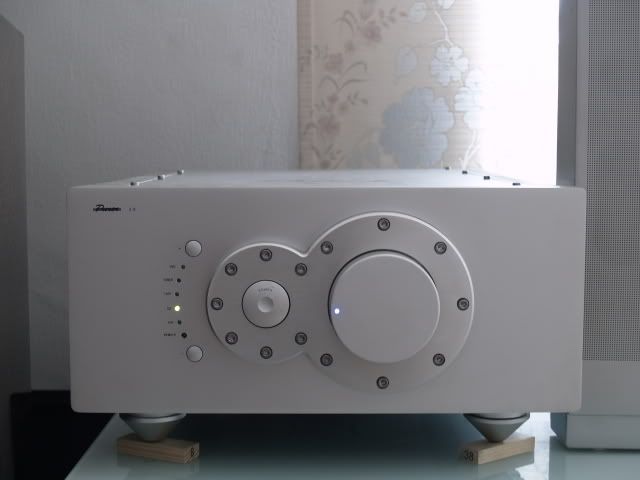

Bada 3.8。。。Bada的旧旗舰。




搬出外才拆。。。大约有四十多KG重，不容易搬动。

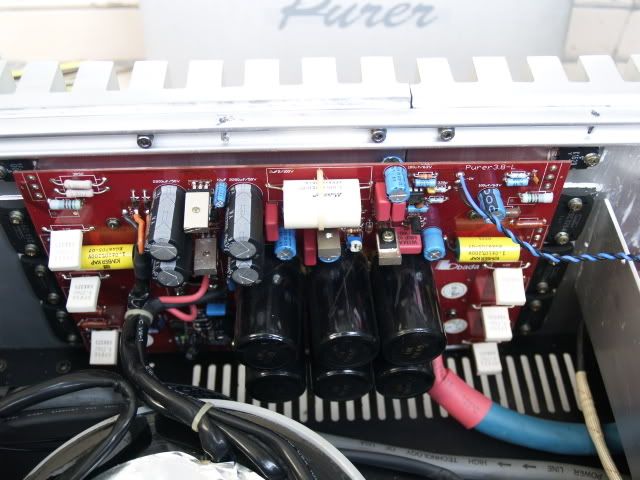

脱衣。。。这是一分为二的前胆后石设计。。。有分前后级。而后级又一分为二在左右侧旁。

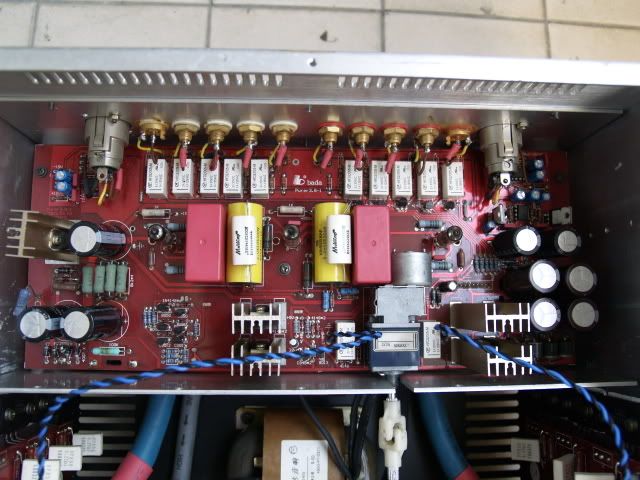

这是独立的前级的部分。

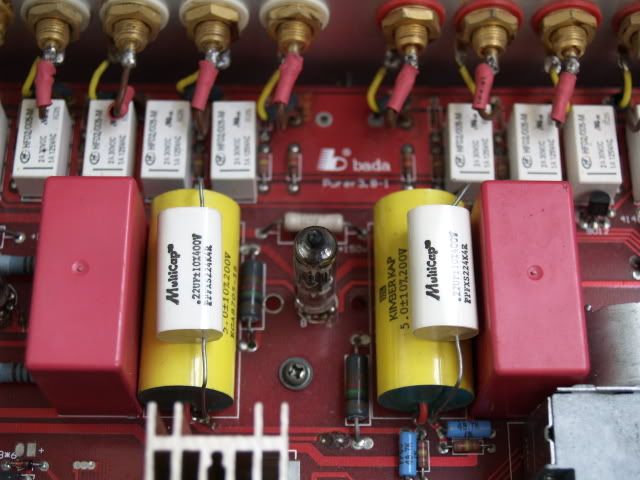

前级有三根军管，这是中间的军管。





这只是单声道。。。每声道用六个surken输出Class A 80Watt， Class AB 150Watt。



[ 本帖最后由 needforsleep 于 27-5-2008 11:53 AM 编辑 ]

Leolabs

跟进一下：

"Technical White Paper on C325BEE improvements"

http://www.audioclub.it/h/audio/prodotti/NAD/C325-white-papers.pdf

http://www.docstoc.com/docs/413294/C325-improvemen-ts
